- 15 -

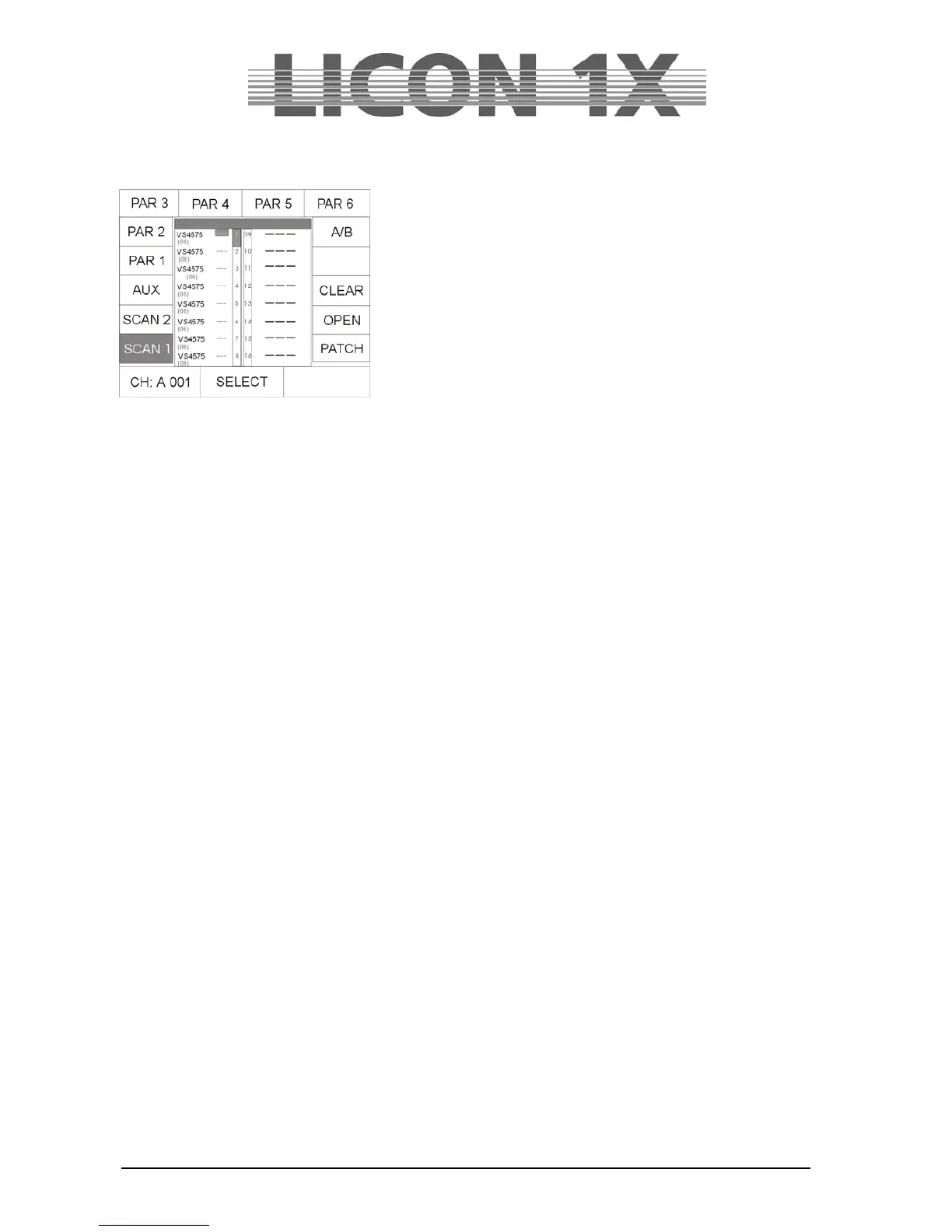

Die einzelnen Funktions-Tasten dienen zur Eingabe folgender Funktionen:
SCAN 1: DMX-Adressen für die Moving-Lights Nr. 1 – 16
SCAN 2: DMX-Adressen für die Moving-Lights Nr. 17-32
AUX: DMX-Adressen für die Aux-Regler
PAR1: DMX-Adressen für die Dimmer-Kanäle 1-16
PAR2: DMX-Adressen für die Dimmer-Kanäle 17-32
PAR3: DMX-Adressen für die Dimmer-Kanäle 33-48
PAR4: DMX-Adressen für die Dimmer-Kanäle 49-64
PAR5: DMX-Adressen für die Dimmer-Kanäle 64-80
PAR6: DMX-Adressen für die Dimmer-Kanäle 81-96
A/B: Wahl des DMX-Ausgangs
CLEAR: Löschen aller eingestellten Adressen
OPEN: Selektives Löschen einer DMX-Adresse
PATCH: Eingabe-Bestätigung
Linkes Encoder-Rad: Einstellung der DMX-Adressen
Mittleres Encoder-Rad: Bewegen des Cursors nach oben und unten
Rechtes Encoder-Rad: Bewegen des Cursors nach links und rechts
2.3.1 Eingabe der DMX- Startadressen im Fixture-Bereich (PATCH)
Nach dem Aufrufen des Menüpunktes PATCH ist automatisch das erste Moving-Light in der Liste
aktiviert, und es wird der Startkanal 1, bzw. der erste freie Kanal vorgeschlagen. (DMX-Kanäle können
nicht doppelt belegt werden!) Wenn Sie das Moving-Light Nr. 1 ab DMX-Kanal 1 Ausgang A betreiben
wollen, dann bestätigen Sie mit der Funktions-Taste PATCH. Im Display wird nun das zweite Moving-
Light invertiert dargestellt und der Controller schlägt automatisch den nächsten freien Kanal vor. (In
unserem Beispiel Kanal Nr. 9, da die Varyscan 4 mit 8 Steuerkanälen betrieben werden). Wenn Sie
diesen Kanal als Startkanal bestätigen möchten, dann drücken Sie erneut die Funktions-Taste PATCH.
Sollten Sie einen anderen Startkanal wünschen, können Sie mit Hilfe des linken Encoder-Rades die
benötigte Startadresse einstellen und wieder über die Funktions-Taste PATCH bestätigen.
Die Auswahl der Moving-Lights erfolgt über das mittlere Encoder-Rad.
Mit der Funktions-Taste A/B kann der Ausgang für die Moving-Lights festgelegt werden.
dieser Programm-Punkt wird mit ESCAPE verlassen
2.3.2 Löschen einer bestimmten Startadresse
Soll eine bestimmte Startadresse gelöscht werden, dann wählen Sie das entsprechende Moving-Light mit
Hilfe des mittleren Encoder-Rades aus. Sobald es im Display invertiert dargestellt wird, kann die
Startadresse durch Drücken der Funktions-Taste OPEN im CONFIG/PATCH-Menü gelöscht werden.
dieser Programm-Punkt wird über die Taste ESCAPE verlassen
2.3.3 Löschen aller Startadresse
Sollen alle Startadressen gelöscht werden, dann drücken Sie die Funktions-Taste CLEAR im
CONFIG/PATCH-Menü. Nun erscheint folgende Auswahl im Display:
ALL: Startadressen aller angelegten DMX-Geräte löschen
SCAN: Moving-Lights Startkanäle löschen
AUX: Startadressen der AUX-Regler löschen
PAR: DMX-Zuordnung der Dimmer/PAR Kanäle löschen
Der Löschvorgang erfolgt sofort, nachdem eine der Funktions-Tasten ALL, SCAN, AUX oder PAR
gedrückt wurde. Es erfolgt keine zusätzliche Sicherheitsabfrage. Soll keine Startadresse gelöscht
werden, drücken Sie auf die Taste ESC.
dieser Programm-Punkt wird über die Taste ESCAPE verlassen
