Servomoteurs électriques pour vannes, sans ressort de rappel, série VA9310 Notice d’installation
6
Câblage

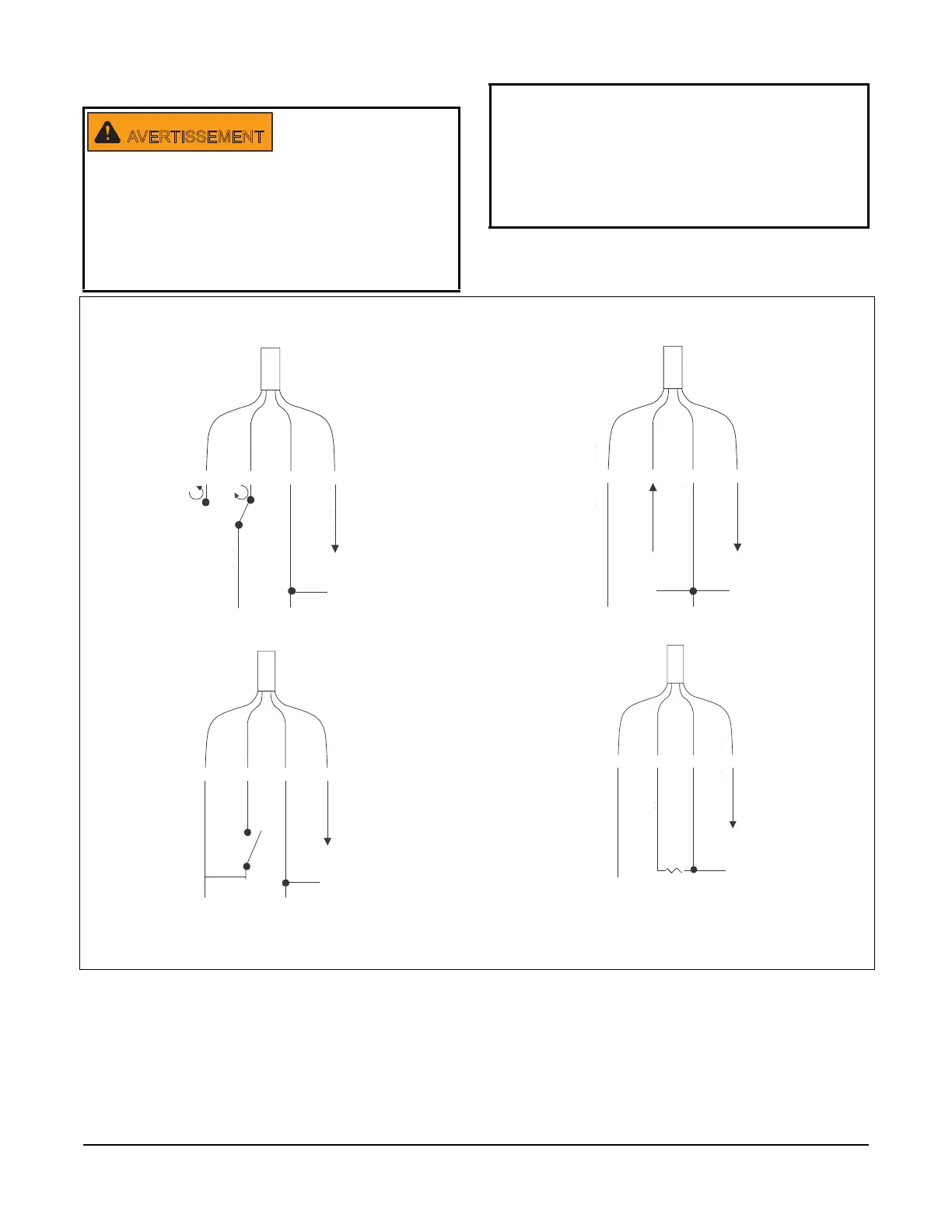

Schémas de câblage des servomoteurs VA9310-HGA-2
AVERTISSEMENT
Risque de Choc électrique.
Déconnecter l’alimentation avant de procéder à tout
raccordement électrique. Le contact avec des
composants soumis à une tension dangereuse peut
provoquer une électrocution et entraîner des blessures
graves voire la mort.
IMPORTANT : Si l’on utilise le servomoteur
VA9310-HGA-2 en mode flottant, vérifier que le
micro-interrupteur est positionné sur l’option 2 à
10 V CC. Ce paramétrage garantit la compatibilité
avec la sortie de triac du contrôleur, en montrant les
fuites de tension. Voir Figure 14 pour le
positionnement du micro-interrupteur.
Figure 9 : Applications flottantes 24 V
RED GRY BLK ORN
COM
0 to 10 VDC
(-)
24 V AC/DC
(+)
FIG:Floating 24V Applications
COM
24 V CA/CC
ROU
NOIR
GRS
ORG
0 à 10 V CC
Figure 10 : Applications 24 V Marche/Arrêt
(Voir Tableau 3 pour le positionnement du
micro-interrupteur)
RED GRY BLK ORN
24 V AC/DC
24 V AC/DC
COM
0 to 10 VDC
(-)
(+)
FIG:On/Off 24V Applications
COM
24 V CA/CC
ROU
NOIR
GRS
ORG
0 à 10 V CC
24 V CA/CC
Figure 11 : Applications proportionnelles 24 V
RED GRY BLK ORN
24 V AC/DC
0 to 10 VDC
COM
0 to 10 VDC
(-)
(+) (+)
(-)
FIG:Proportional 24V Applications
COM
24 V CA/CC
ROU
NOIR
GRS
ORG
0 à 10 V CC
0 à 10 V CC
Figure 12 : Applications proportionnelles
24 V - 0 (4) à 20 mA avec résistance externe
RED GRY BLK ORN
24 V AC/DC
0 (4) to 20 mA
COM
0 to 10 VDC
(-)
(+) (+)
FIG:Control with External Resistor
500 ohm,
1.4 W
COM
24 V CA/CC
ROU
NOIR
GRS
ORG
0 à 10 V CC
0 (4) à 20 mA
