Actuadores eléctricos con válvula sin retorno por muelle de la serie VA9310 Instrucciones de instalación
7
Modo de calibración automática
El actuador entra en el modo de calibración automática
y coloca el eje de la válvula en los topes finales
máximo y mínimo para identificar el alcance de
recorrido.
Acceso a los interruptores DIP y LED
Coloque la tapa ovalada en la parte delantera de la
unidad y tire de la tapa hacia afuera.
Para completar el proceso de calibración automática,
pulse el botón de Intro/calib. auto. hasta que se
enciendan los tres LED. Consulte la Figura 14 para ver
los interruptores DIP y LED.
Operación
Los valores de compensación válidos van de 0 a
10 VCC y los valores de margen van de 2 a 10 VCC.
La tensión máxima de realimentación para el
actuador es de 10 VCC.

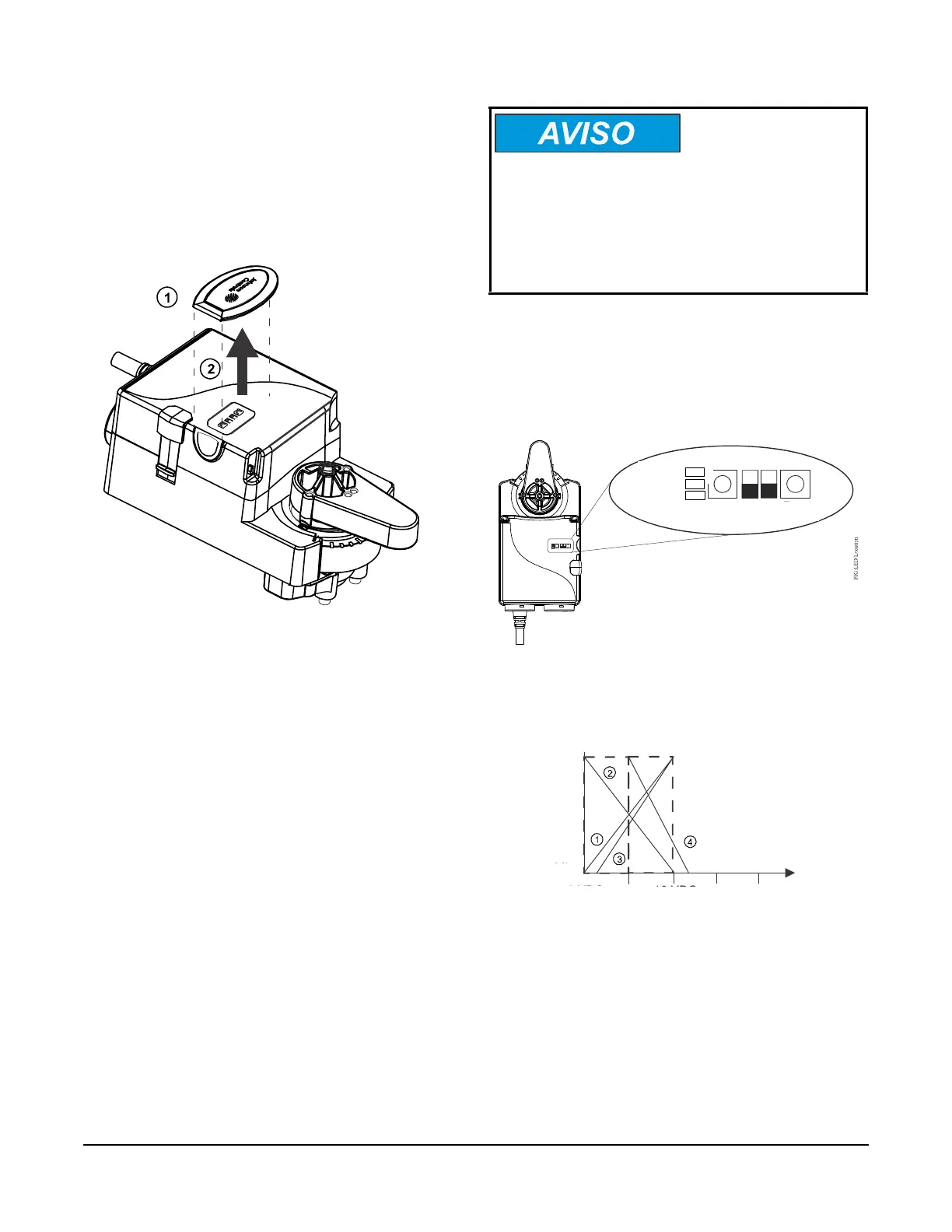

Figura 13: Tapa de LED e interruptor DIP
FIG:LED ans DIP Switch Cover
Riesgo de daños en la propiedad.
No aplique tensión al sistema hasta que haya
comprobado que todas las conexiones del cableado
son correctas. Los cables cortocircuitados o
conectados incorrectamente pueden provocar daños
permanentes en el equipo.
Figura 14: Ubicación de LED e interruptores DIP
Span Adj.
Offset Adj.
INC.
DA
0-10
RA 2-10
VA9310-HGA-2
Ajuste de
rango (span)
Ajuste de comp.
Intro/calib.
auto.
LED
LED
LED
Figura 15: Gráfico de ejemplos de las señales de
comando de la Tabla 3
Max.
10 VDC
FIG:Example Graph
Min.
20 VDC0 VDC
Stroke
Carrera
Máx.
Mín.
0 VCC
10 VCC
20 VCC
