Actuadores eléctricos con válvula sin retorno por muelle de la serie VA9310 Instrucciones de instalación
6
Cableado
Esquemas de cableado para los actuadores VA9310-HGA-2
Riesgo de Descarga eléctrica.
Desconecte la fuente de alimentación antes de llevar a
cabo conexiones eléctricas. El contacto con
componentes que trasmiten un voltaje elevado puede
provocar descargas eléctricas y causar lesiones graves
o la mu
erte.
IMPORTANTE: Al utilizar el actuador VA9310-HGA-2
en modo flotante, compruebe que el interruptor DIP
está colocado en la opción de 2 a 10 V CC. Este ajuste
garantiza la compatibilidad con la salida triac del
controlador que muestra la fuga de tensión. Consulte la
Figura 14 para la colocación del interruptor DIP.

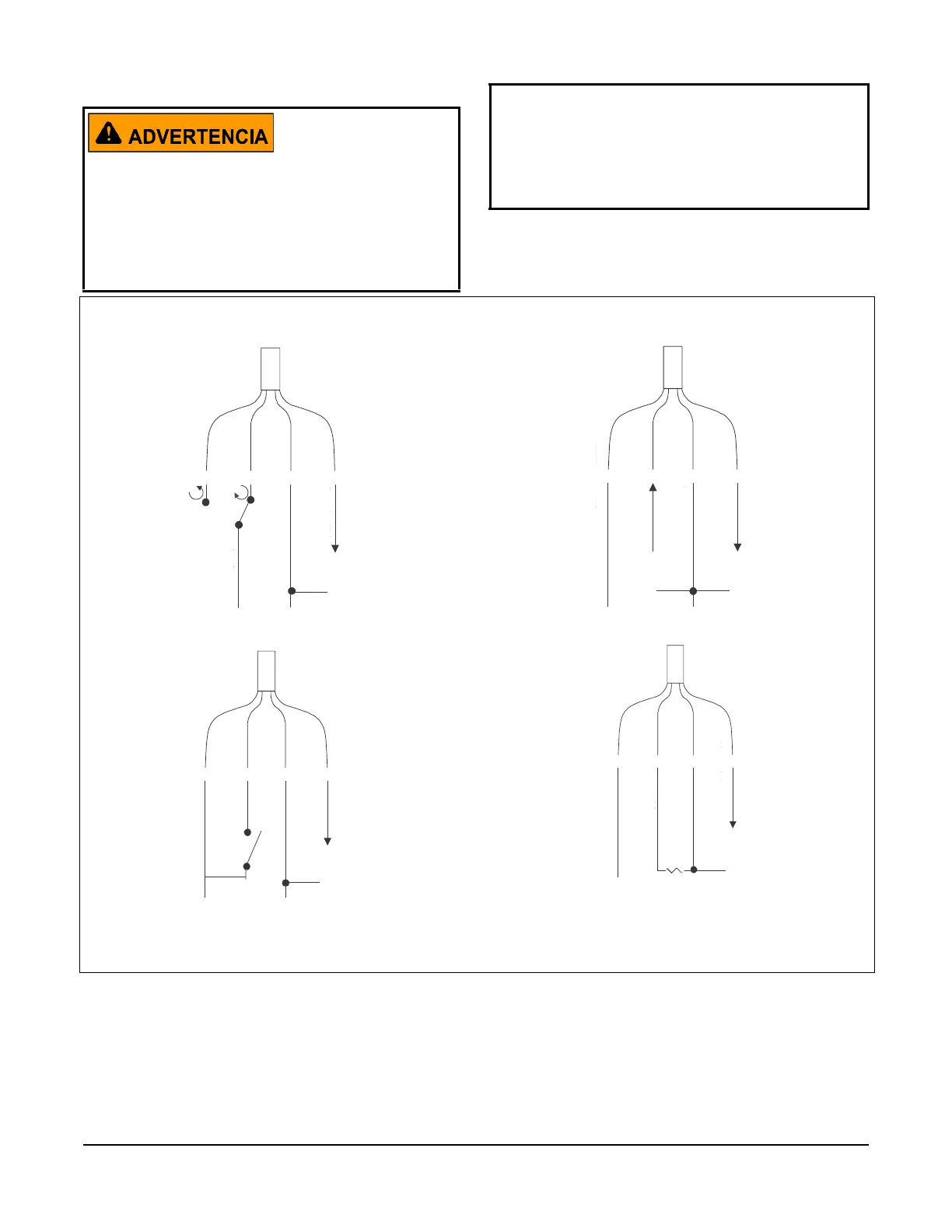

Figura 9: Aplicaciones flotantes de 24 V
RED GRY BLK ORN
COM
0 to 10 VDC
(-)
24 V AC/DC
(+)
FIG:Floating 24V Applications
COM
24 V CA/CC
ROJ
NEG
GRI
NAR
0 a 10 VCC
Figura 10: Aplicaciones de todo/nada de 24 V
(consulte la Tabla 3 para ver la colocación del
interruptor DIP)
RED GRY BLK ORN
24 V AC/DC
24 V AC/DC
COM
0 to 10 VDC
(-)
(+)
FIG:On/Off 24V Applications
COM
24 V CA/CC
ROJ
NEG
GRI
NAR
0 a 10 VCC
24 V CA/CC
Figura 11: Aplicaciones proporcionales de 24 V
RED GRY BLK ORN
24 V AC/DC
0 to 10 VDC
COM
0 to 10 VDC
(-)
(+) (+)
(-)
FIG:Proportional 24V Applications
COM
24 V CA/CC
ROJ
NEG
GRI
NAR
0 a 10 VCC
0 a 10 VCC
Figura 12: Aplicaciones con 24 V proporcionales -
0 (4) a 20 mA con resistencia externa
RED GRY BLK ORN
24 V AC/DC
0 (4) to 20 mA
COM
0 to 10 VDC
(-)
(+) (+)
FIG:Control with External Resistor
500 ohm,
1.4 W
COM
24 V CA/CC
ROJ
NEG
GRI
NAR
0 a 10 VCC
0 (4) a 20 mA
