Actuadores eléctricos con válvula sin retorno por muelle de la serie VA9310 Instrucciones de instalación
8
Ajuste de las señales de comando
proporcionales RANGO (SPAN) y
COMPENSACIÓN a otros valores
1. Ajuste el interruptor DIP uno y dos antes de continuar.
Consulte la Figura 14 para la colocación del
interruptor DIP.
2. Conecte un multímetro digital entre los cables naranja
(realimentación) y negro (neutro). Consulte Cableado
p
ara obtener más información sobre el cableado.
3. Pulse el botón Intro/calib. auto.
Para ajustar el rango (span) y la compensación, pulse
momentáneamente el botón Intro/calib. auto. Si
mantiene presionado el botón Intro/calib. auto.
durante más de 3 segundos, se activará la calibración
automática.
El LED de ajuste de compensación se enciende y el
multímetro muestra el valor de compensación actual.
4. Pulse INC.
El LED de ajuste de compensación parpadea
. La
lectu
ra de tensión en el multímetro aumenta 0,5 V
CC
ca
da vez que se pulsa el botón. Pulse INC. hasta que
alcance la tensión deseada.
Si no tiene que realizar más acciones, el LED de
ajuste de compensación deja de parpadear de
spués
d
e 10 segundos. El actuador sale del modo
de
p
rograma y el valor de compensación original no
cambia.
5. Pulse el botón Intro/calib. auto.
El LED de ajuste de compensación se apaga pa
ra
ind
icar que se ha registrado el valor de ajuste
de
co
mpensación deseado. El ajuste de rango (span) se
enciende y el multímetro muestra el valor de RANGO
actual.
6. Pulse INC.
El LED de ajuste de rango (span) parpadea. La lectura
de tensión en el multímetro aumenta 0,5 VCC cada
vez que se pulsa el botón. Pulse INC. hasta q
ue
a
lcance la tensión deseada.
Si no tiene que realizar más acciones, el LED de
ajuste de compensación deja de parpadear de
spués
d
e 10 segundos. El actuador sale del modo
de
p
rograma y el valor de compensación original no
cambia.
7. Pulse el botón Intro/calib. auto.
El LED de ajuste de rango (span) se apaga pa
ra
ind
icar que se ha guardado el parámetro de ajuste de
margen deseado y el actuador sale del modo
de
pr
ogramación.
Lectura de los ajustes de tensión de las señales
de comando proporcionales RANGO (SPAN) y
COMPENSACIÓN
1. Conecte un multímetro digital entre los cables naranja
(realimentación) y negro (neutro). Consulte Cableado
para obtener más información sobre el cableado.
2. Pulse el botón Intro/calib. auto.
El LED de ajuste de compensación se enciende
y el
multímetro mues
tra el valor de co
mpensación
actu
al.

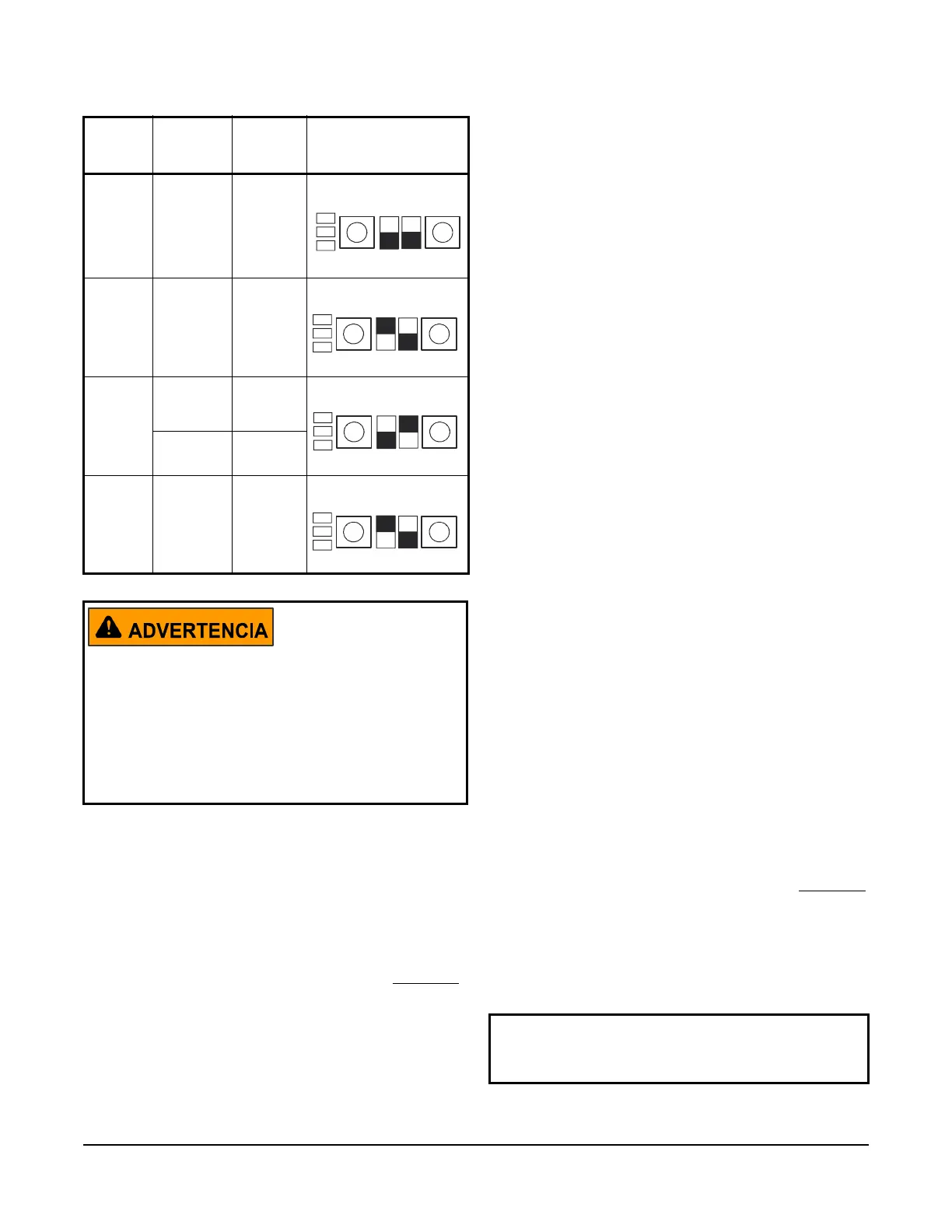

Tabla 3: Ajustes del interruptor DIP
Ejemplo Señal de
comando
Señal de
realiment
ación
Ajustes VA9310-HGA
Interfaz de usuario
1 0 a
10 VCC
Directo
de 0 a
10 VCC
2 0 a
10 VCC
Inverso
de 0 a
10 VCC
3 De 2 a
10 VCC
Directo
de 2 a
10 VCC
24 VCA –
4 Compens
ación = 5
Rango
(span) = 7
Inverso
de 10 a
2VCC
Riesgo de Descarga eléctrica.
No toque las partes metálicas expuestas con objetos que
no sean herramientas con un aislamiento adecuado o
sondas aisladas del voltímetro digital. Si no se utilizan
sondas y herramientas con un aislamiento adecuado,
pueden producirse lesiones personales graves o incluso
mortales.
DA 0-10
RA 2-10
DA 0-10
RA 2-10
DA 0-10
RA 2-10
DA 0-10
RA 2-10
IMPORTANTE: No pulse INC. De lo contrario, el
ajuste de tensión de compensación observado
cambiará.
