Actuadores eléctricos con válvula sin retorno por muelle de la serie VA9310 Instrucciones de instalación
9
3. Pulse el botón Intro/calib. auto.
El LED de ajuste de compensación se apaga y el
LED de ajuste de rango (span) se enciende, y el
multímetro muestra el valor de RANGO (SPAN)
actual.
4. Pulse el botón Intro/calib. auto.
El LED de ajuste de rango (span) se apaga.
Cancelación del ajuste de tensión de las señales
de comando proporcionales RANGO (SPAN) y
COMPENSACIÓN
Cambie el interruptor DIP dos entre 2 y 10 y entre 0 y 10.
El ajuste activo es el estado final del interruptor DIP dos.
Recolocación del buje del actuador
1. Desconecte la alimentación del actuador.
2. Presione el botón negro de cancelación manua
l a un
la
do de la carcasa.
3. Gire la pestaña a la posición desea
da.
Instalación de la tapa encima de los LED y los
interruptores DIP
Extracción del conector de conducto
Puede sacar el conector del conducto en la parte inferior
de la unidad si el conector está dañado. Para sacar el
conector:
1. Introduzca el destornillador de 1/8 pulg. (3 mm) en
la
ran
ura situada en la carcasa.
2. Gire el conector de conducto en sentido antihorar
io
y e
xtráigalo del actuador.
Información para reparaciones
Si el actuador eléctrico de válvula sin retorno por
muelle de la serie VA9310 no funciona conforme a las
especificaciones, sustituya la unidad. Para obtener un
actuador de válvula nuevo, póngase en contacto con
su representante más cercano de Johnson Controls®.
IMPORTANTE: No pulse INC. De lo contrario, el
ajuste de tensión de RANGO (SPAN) observado
cambiará.
IMPORTANTE: La cancelación manual se activa
automáticamente cuando se suelta el botón.

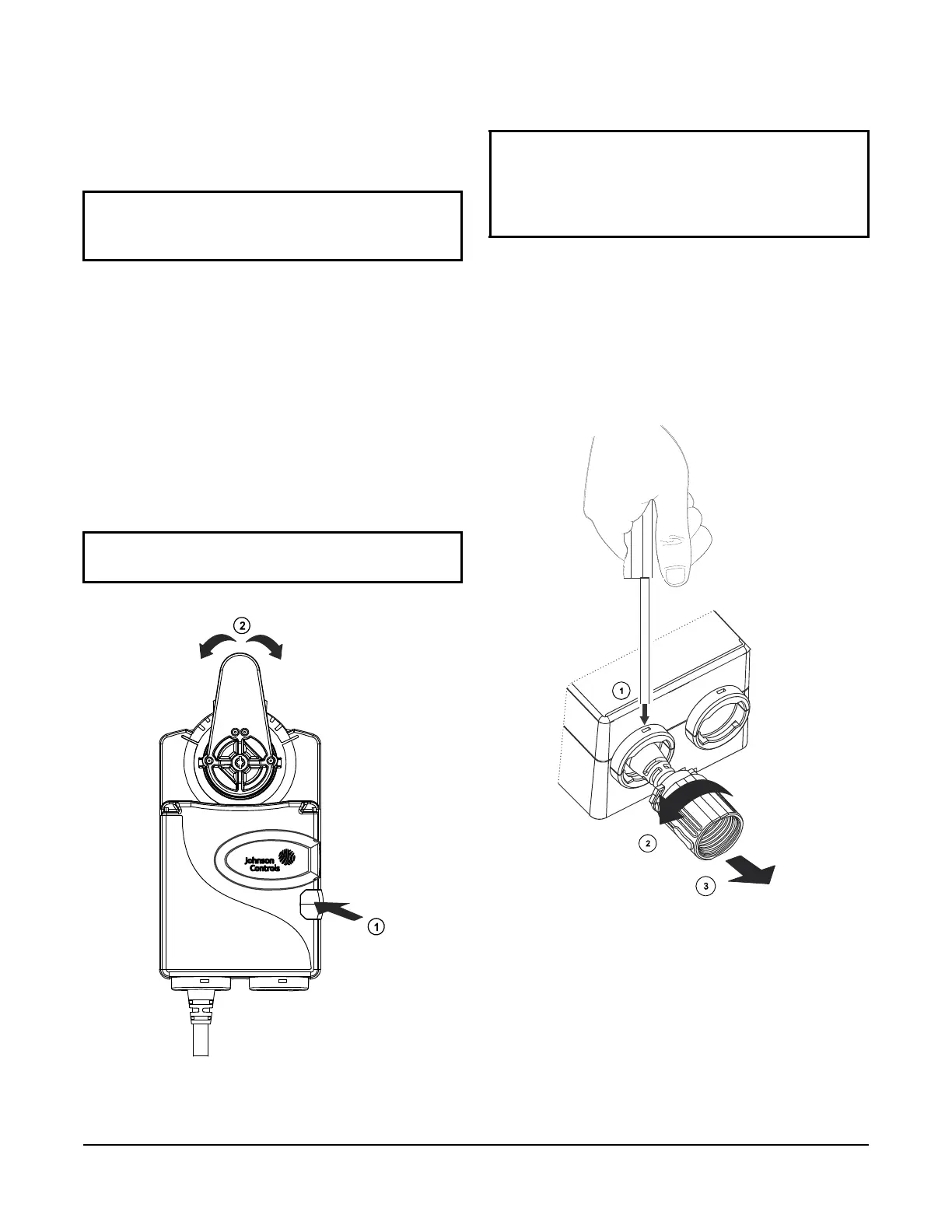

Figura 16: Botón de cancelación
IMPORTANTE: Después de comprobar que el
interruptor DIP está bien colocado y la actividad de
los LED es correcta, coloque la tapa ovalada en la
unidad antes de volver a colocar el buje del
actuador.
Figura 17: Extracción del conector de conducto
