Servomoteurs électriques pour vannes, sans ressort de rappel, série VA9310 Notice d’installation
7
Mode auto-étalonnage
Le servomoteur passe en mode auto-étalonnage et
place l’arbre de vanne aux butées maximum et
minimum pour mesurer la course de déplacement.
Accès aux micro-interrupteurs et aux DEL
Repérer le cache ovale sur l’avant de l’appareil et le
tirer vers l’extérieur.
Pour achever le processus d’auto-étalonnage, appuyer
sur Enter/Autocal (Entrée/Auto-ét) jusqu’à ce que les
trois DEL soient allumées. Voir Figure 14 pour
visualiser les micro-interrupteurs et les DEL.
Fonctionnement
Les valeurs de décalage valides sont de 0 à 10 V CC et
les valeurs de plage de 2 à 10 V CC. La tension de
recopie maximum du servomoteur est de 10 V CC.

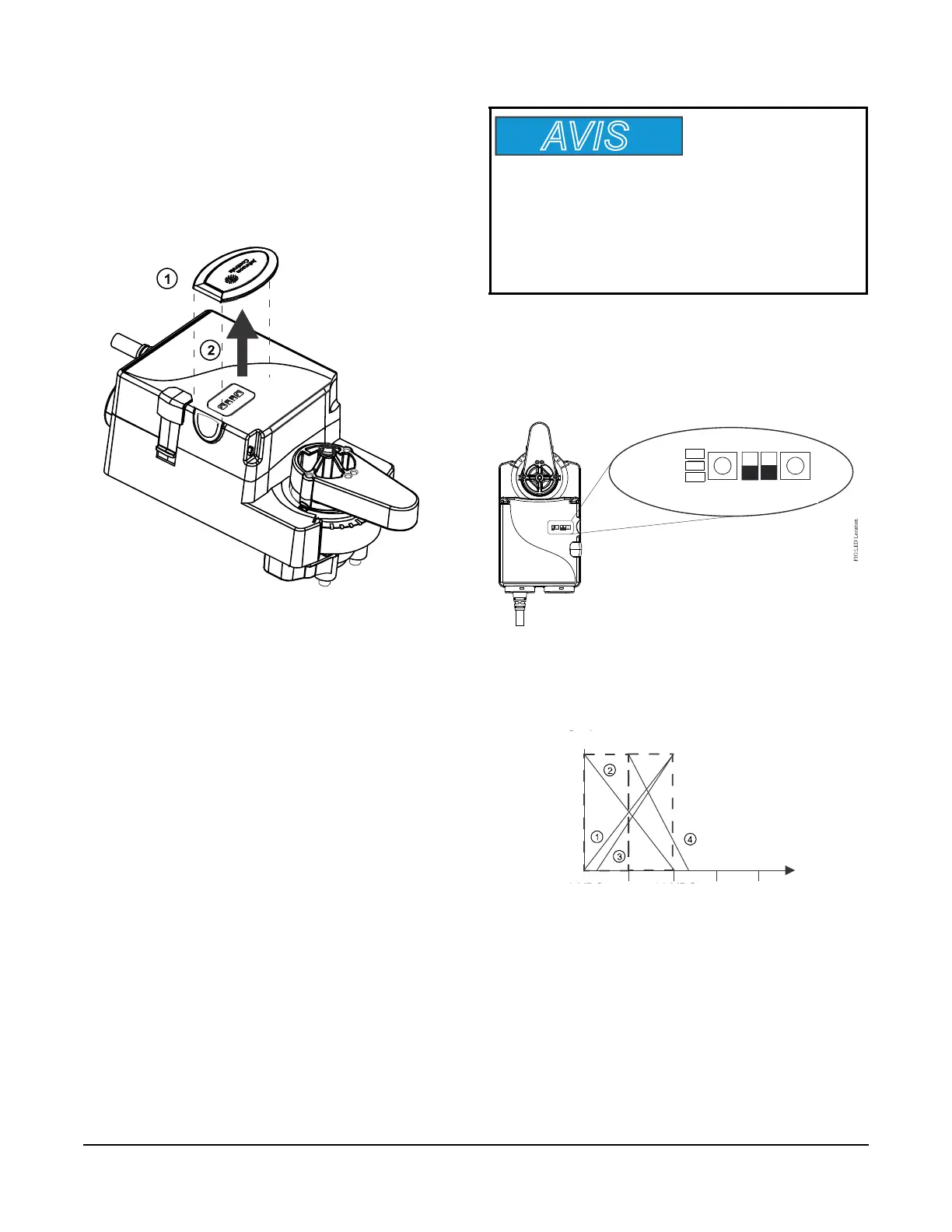

Figure 13 : Cache des micro-interrupteurs et DEL
FIG:LED ans DIP Switch Cover
Risque de Dégâts matériels.
Ne pas mettre le système sous tension avant d’avoir
contrôlé tous les branchements électriques. Des
câbles en court-circuit ou branchés de façon erronée
peuvent provoquer des dégâts permanents à
l’équipement.
Figure 14 : Emplacement des micro-
interrupteurs et des DEL
Span Adj.
Offset Adj.
INC.
DA
0-10
RA 2-10
VA9310-HGA-2
Ajust. Plage
Ajust.
Décalage
Entrée/
auto-ét.
DEL
DEL
DEL
Figure 15 : Exemples graphiques des signaux de
commande Tableau 3
Max.
10 VDC
FIG:Example Graph
Min.
20 VDC0 VDC
Stroke
Course
Max.
Min.
0 V CC
10 V CC
20 V CC
