5-1.
4-1.
13
A
B
5-2.

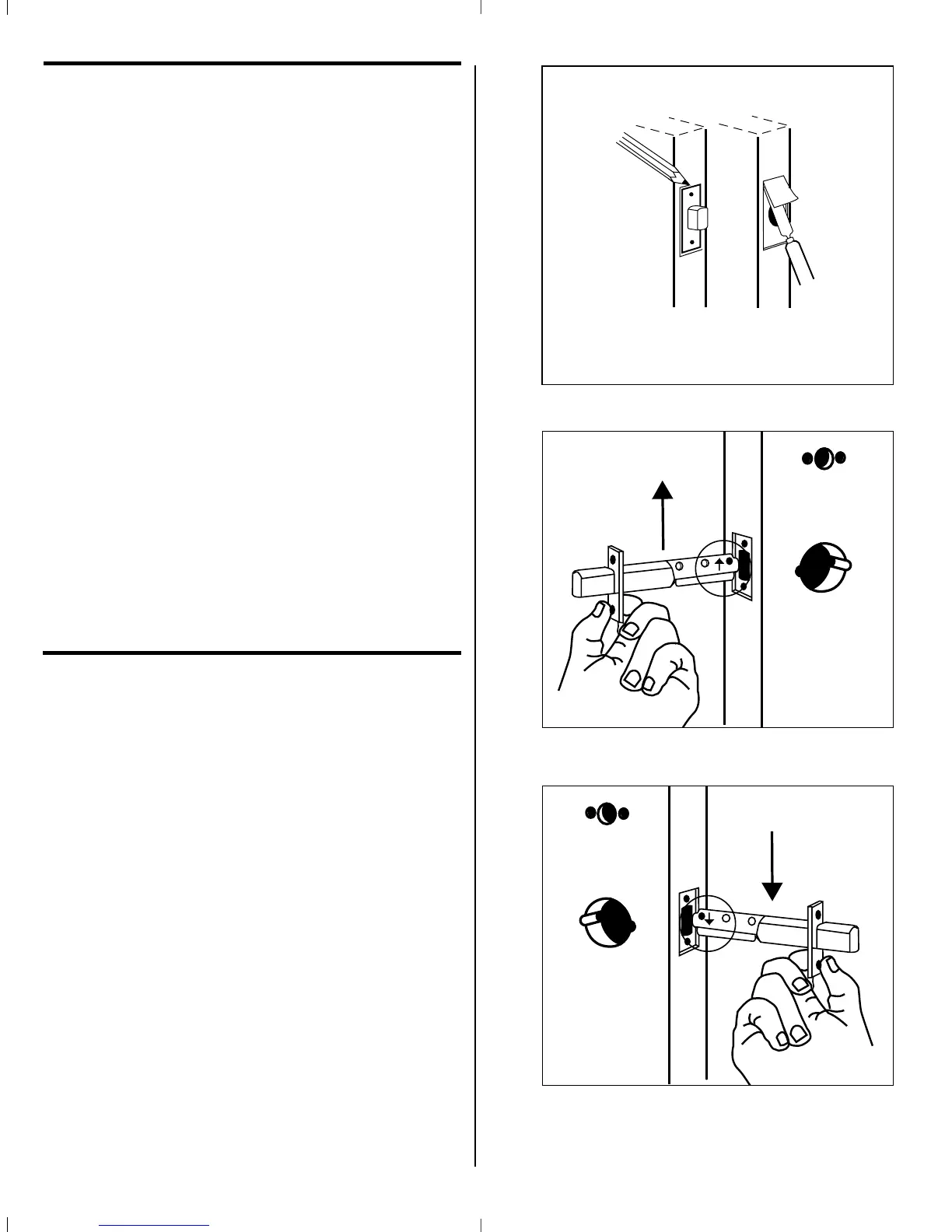

Percage du logement
de la têtière
Installation du pêne
MAIN DROITE DE SERRURE
(voir gabarit)
1) Insérer le pêne, la flèche pointée vers
le haut, dans le trou de 1" (25 mm),
figure 5-1.
2) Fixer la têtière du pêne sur la porte avec
les deux vis Phillips fournies (pg.7, H).
MAIN GAUCHE DE SERRURE
(voir gabarit)
1) Insérer le pêne, la flèche pointée
vers le bas, dans le trou de 1" (25 mm),
figure 5-2.
2) Fixer la têtière du pêne sur la porte avec
les deux vis Phillips fournies (pg.7, H).
Cette opération s’applique aux porte de bois.
1) Insérer le pêne dans le logement de
1" (25 mm) jusqu’à ce que la têtière
affleure le chant de la porte. Tracer le
pourtour de la têtière. Retirer le pêne
de la porte, figure 4-1,A.
2) Pour des portes ne comportant pas de
chant biseauté, utiliser un ciseau à bois
de 1" (25 mm) pour enlever environ
1
⁄
8" (3 mm) de bois de manière à ce
que la têtière affleure le chant de la porte,
figure 4-1, B.
3) Pour des portes comportant un chant
biseauté, procéder comme à l’étape 2.
La têtière n’affleurant pas le chant de
la porte, celle-ci sera à angle droit par
rapport au montant. Vous devrez donc
enlever plus de bois sur le chant
de porte supérieur.
PK2387/01/02 Final 1/30/03 9:16 AM Page 13
