23
10-1.
4) Si le mécanisme se bloque et qu’il ne
reprend pas sa position initiale, desserrer
les deux boulons traversants, puis
positionner le changement de combinaison
B vers le haut ou le bas en vue de
l’aligner avec la tige de connexion.
Resserrer les boulons traversants,
puis refaire les étapes 1à 3.

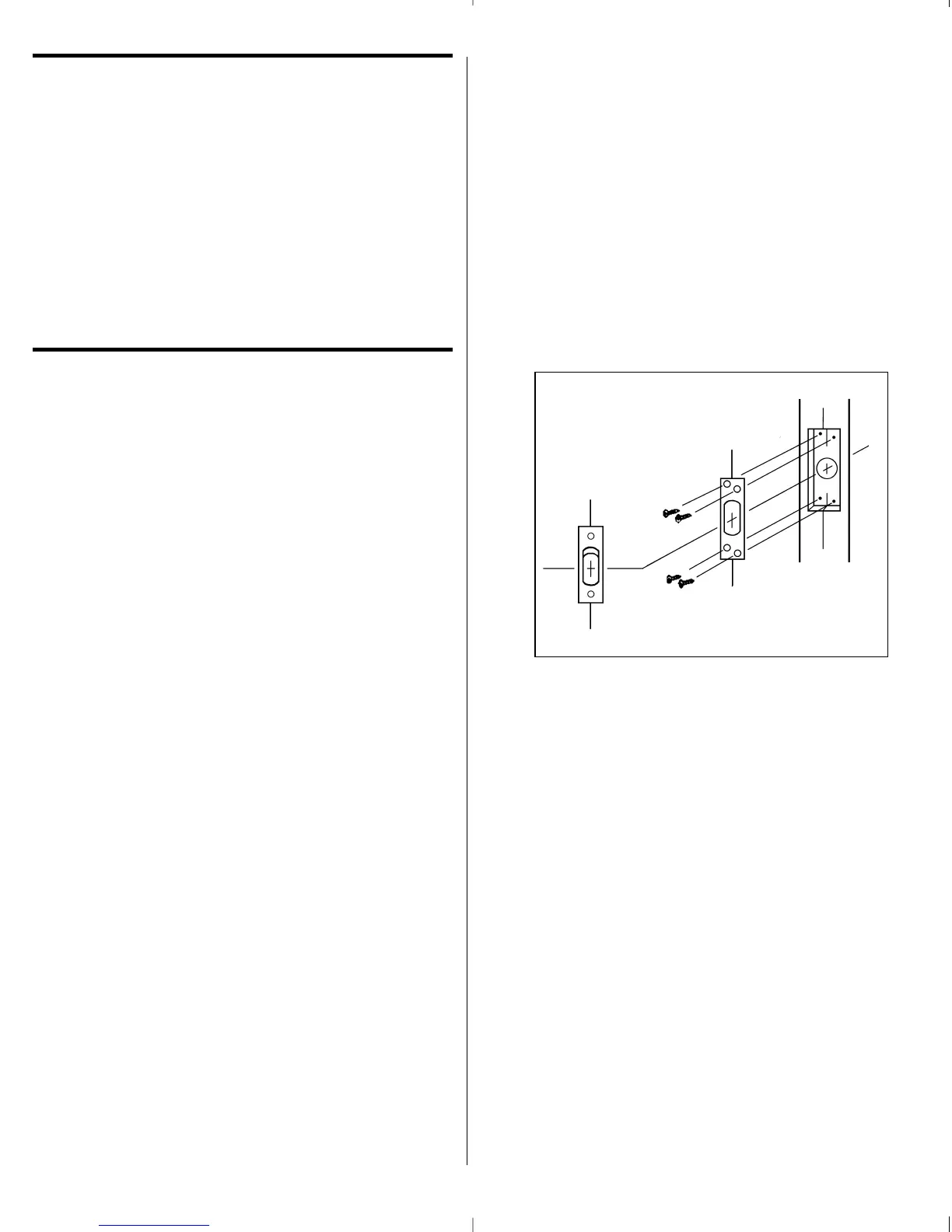

Installation de la gâche
1) Marquer les axes vertical et horizontal de
la gâche sur le cadre de porte selon l’axe
de symétrie du pêne. Vous assurer que les
axes vertical et horizontal de la gâche sont
bien alignés avec ceux du pêne.
2) Percer un trou de 1" (25 mm) de diamètre
et de 1
1
⁄
8
" (28 mm) de profondeur dans
l’axe de symétrie en vue d’assurer l’exten-
sion complète du pêne dans le cadre de
porte, figure 10-1.
3) Mortaiser (au ciseau) l’emplacement mar
qué de
1
⁄
8" (3 mm) de profondeur en
vue de faire affleurer la gâche avec
le cadre de porte.
4) Fixer la gâche à l’aide des quatre
vis fournies.
5) Fermer la porte et actionner le tourniquet
afin de vérifier si le pêne s’engage correc-
tement dans le trou de la gâche.
