6-1.
15
7-1.
7-2.

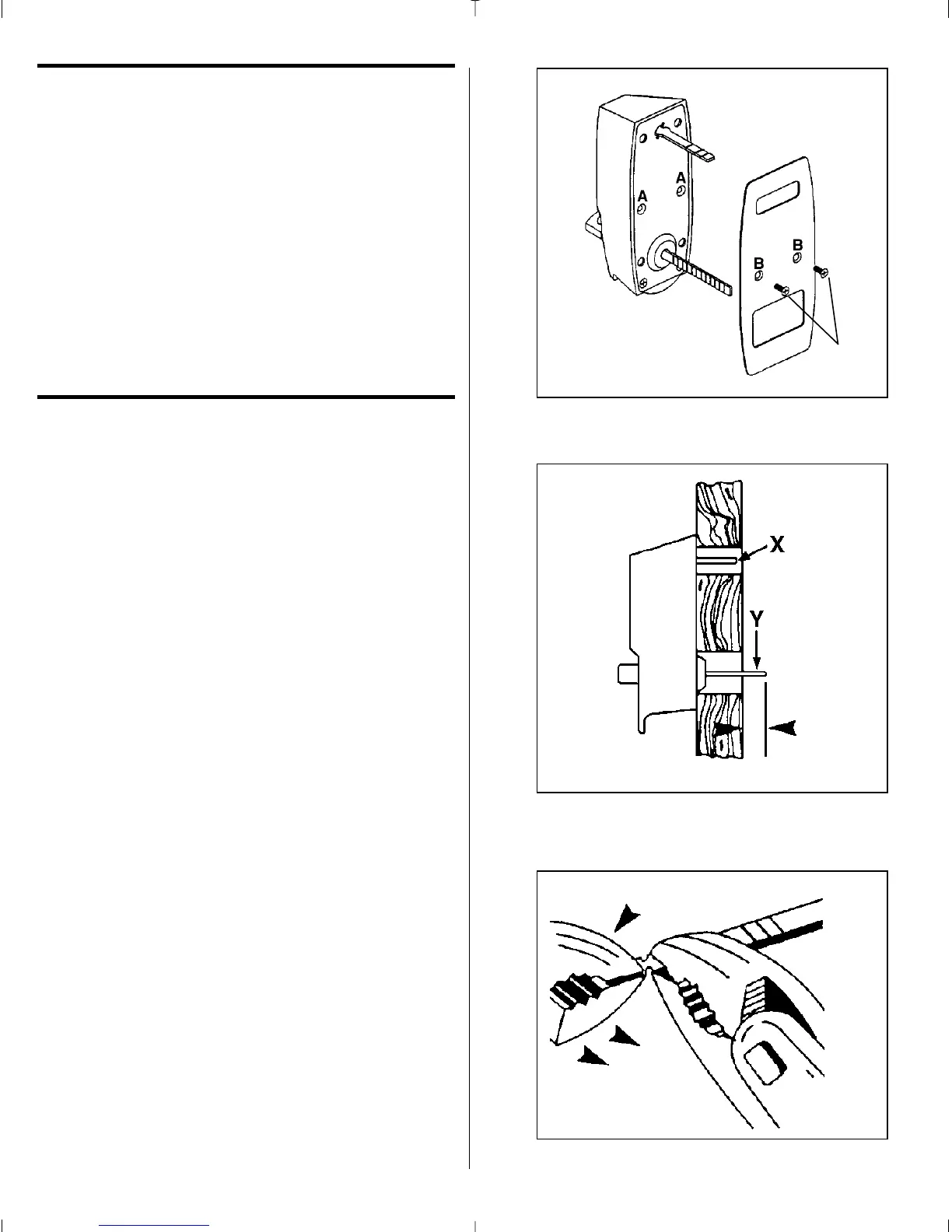

Installation de la
plaque de garniture
Ajustement de la serrure
La serrure a été préassemblée pour s’adapter
aux portes de 2
1
⁄
4" (57 mm) d’épaisseur.
Si l’épaisseur de votre porte se situe entre
1
3
⁄8
" et 2" (35 mm et 51 mm), vous devez
raccourcir les tiges de connexion X et Y,
figure 7-1,
1) Raccourcir la tige de connexion X du
mécanisme changement de combinaison
selon l’épaisseur de votre porte. La tige de
connexion X a été prémarquée selon
différentes épaisseurs de porte pour plus
de précision et de commodité.
1a. Après avoir déterminé la ligne de
coupure, tenir fermement la tige de
connexion (du côté de la serrure) à
l’aide d’une pince tout près de la ligne
de coupure désirée.
1b. À l’aide d’une seconde pince, couper la
tige de connexion sur la ligne en la pliant
de bas en haut, figure 7-2.
2) En tenant fermement la serrure contre
l’extérieur de la porte, figure 7-1, marquer
la tige de connexion Y à l’endroit (
1
⁄
2
-
5
⁄
8
")
où elle dépasse la surface intérieure de la
porte. Raccourcir la tige de connexàion Y
en procédant comme aux étapes 1a et 1b.
1) Desserrer les deux vis (A) à l’arrière de la
serure, figure 6-1.
2) Poser la plaque de garniture sur l’arrière
de la serrure, le gros trou vers le bas.
Vous assurer que le côté fraisé des
trous B soit face à vous, figure 6-1.
3) Fixer la plaque de garniture au boîtier à
l’aide des deux vis.
A
