8-1.
Installation de la serrure
• Pour les portes de 1
3
⁄8" - 1
3
⁄4" (33 - 44 mm)
d’épaisseur, utiliser les boulons traversants
de 2
3
⁄8
" (45 mm).
• Pour les portes de 2" - 2
1
⁄4
" (51 - 76 mm)
d’épaisseur, utiliser les boulons traversants
de 3" (76 mm).

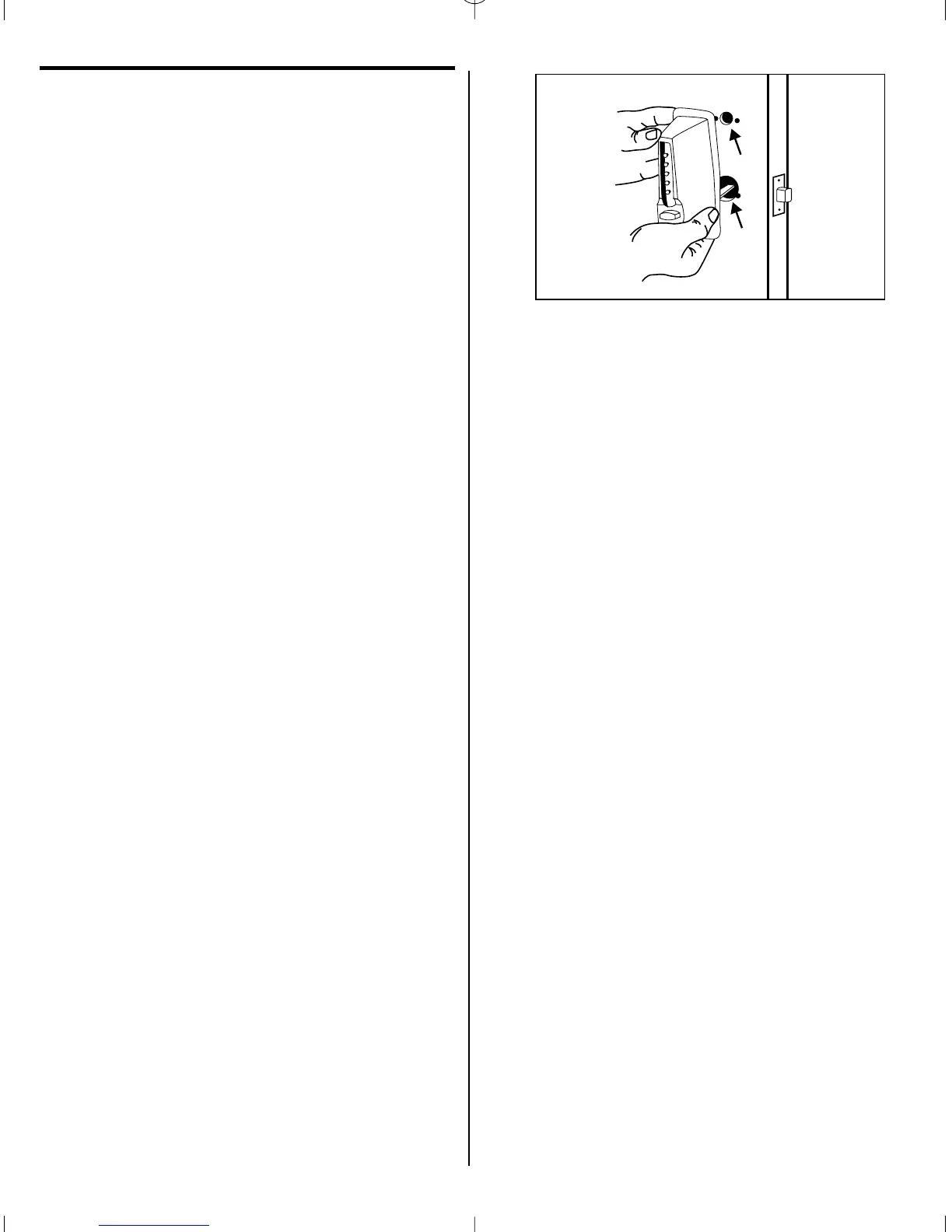

1) Le pêne en extension en position verrou-
illé, poser la serrure de l’extérieur de la
porte. Insérer la tige de connexion Y dans
le logement vertical du pêne et insérer la
tige de connexion X dans le trou de
3
⁄4
” (19 mm), figure 8-1.
2) Tenir fermement le boîtier de serrure
contre la porte. Essayer la combinaison
préréglée à l’usine. Presser les boutons 2
et 4 ensemble, puis relâcher; presser le
bouton 3, puis relâcher. Un léger déclic
indique que vous avez pressé correctement
le bouton. Actionner le tourniquet
extérieur vers la droite (sens horaire)
jusqu’à l’arrêt, puis le relâcher :le pêne
doit se rétracter complètement. Si tel n’est
pas le cas, actionner le tourniquet vers la
gauche (sens antihoraire) jusqu’à l’arrêt,
puis refaire l’étape 2.
3) En tenant fermement la serrure contre
l’extérieur de la porte d’une main, utiliser
votre autre main pour poser le tourniquet
intérieur sur l’intérieur de la porte avec
les deux vis cassables, figure 8-2.
Vous assurer que la tige de connexion
Y s’engage dans le logement vertical
du tourniquet intérieur.
4) Insérer la tige de connexion X dans la fente
horizontale du changement de combi-
naison. Vous aurez peut-être à utiliser un
tournevis pour aligner la tige de connexion
X avec le changement de combinaison,
figures 8-2 et 8-3. Une fois aligné, le
poser avec les deux vis cassables, mais ne
pas les serrer, figure 8-4.
