5511-185 GB-DE-DK/03.2005/Rev. E1
15
Deutsch
GARANTIE:
Lesen Sie bitte vor
der Montage und
Inbetriebsetzung
des M-Bus
Systems die ganze
Anleitung durch.
Bei Fehlmontage
fällt die Garantie
weg.
Initialisierung
ist immer beim
Start oder nach
Kundendienst
am M-Bus Netz
notwendig.
Als ein
kompletter
Test nach der
Montage,
empfehlen
wir alle
M-Bus Slaves
Auszulesen und
sorgfältig zu
kontrollieren,
ob alle
geantwortet
haben, siehe
Abschnitt 6.
1. Montage des M-Bus Masters
Mit dem Winkel-/Wandbeschlag wird der
M-Bus Master an eine Wand montiert.
Verwenden Sie den Beschlag zur Markie-
rung der beiden 6 mm Bohrlöcher.
Schrauben und Dübel liegen bei.
2. Spannungsversorgung
Den M-Bus Master an 230 VAC anschlies-
sen. Die Einheit ist Schutzklasse II. Der
Anschluß erfolgt mit einem 2-Leiter Kabel
durch die Kabeltülle.
Nationale Montageregeln müssen
eingehalten werden.
3. Elektrischer Anschluß
Die beiden zeitlichen Schrauben am
Oberteil lösen und das Oberteil abziehen.
Den elektrischen Anschluß wie gezeigt
ausführen:
230 VAC
Klemme 27 und 28
Busversorgung
Klemme 60(+) und 61(-)
M-Bus
Klemme 24 und 25, 2 parallele Sätze,
polaritätsunabhängig
RS232
Klemme 62 - Braun - DATA
63 - Weiss - REQ
64 - Grün - GND
4. Funktionskontrolle
Kontrollieren Sie nach der Montage
und dem elektrischem Anschluß die
Versorgungsspannung an den Klemmen
60(+) und 61(-), sie soll ca. 60 VDC sein.
Montieren Sie des Oberteil und kontrol-
lieren Sie, daß die Leuchtdiode POWER
konstant leuchtet.
Die Leuchtdiode OVERLOAD soll ca.
5 Sekunden leuchten, wonach sie aus-
schaltet. Die über die Klemmen 24 und 25

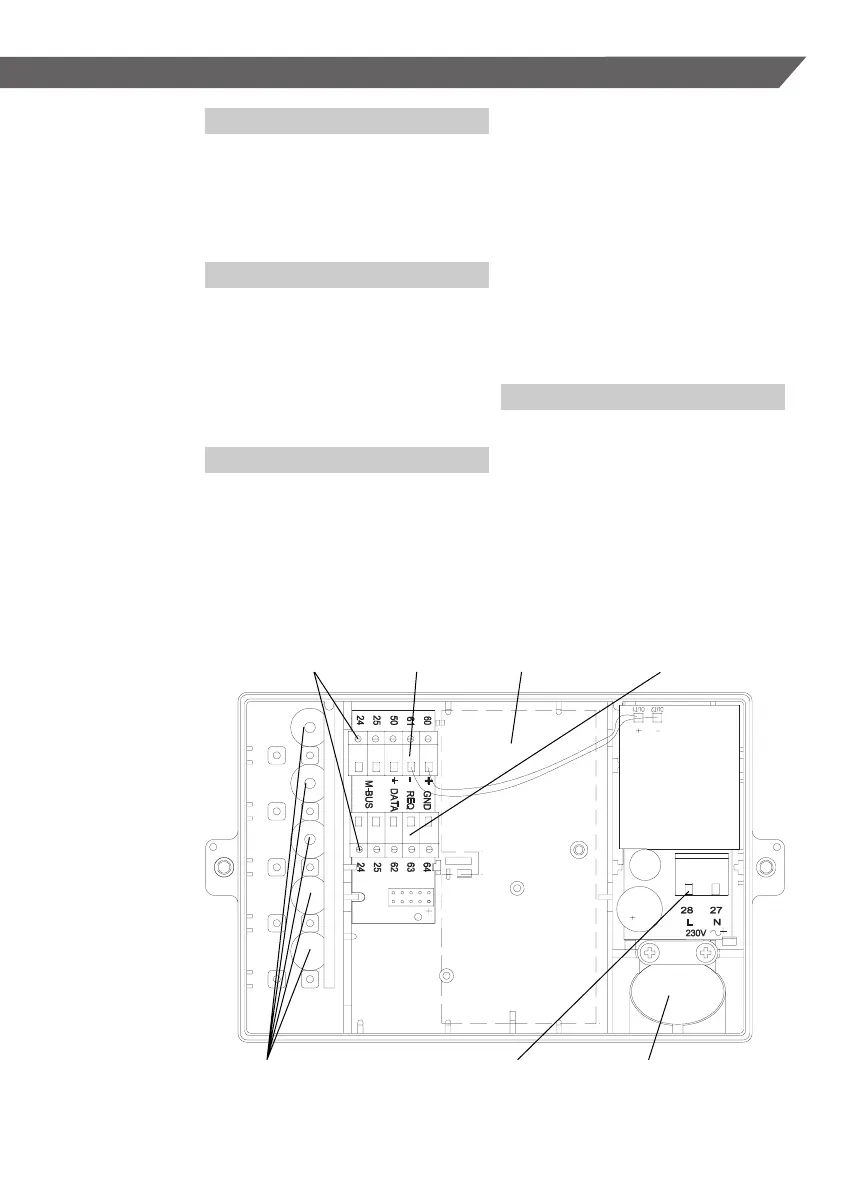

M-Bus Anschluss Spannung Modulsteckplatz Serieldatenausgang
Einführung Bus- 230 VAC Einführung für
und Datenleitungen 230 VAC
