Det måles nemmest på en M-Bus Slave
monteret i en MULTICAL
®
bund, fordi
M-Bus Master toppen skal være monteret.
Ved aflæsning over PC skal LED mærket
REQUEST lyse kortvarigt når der spørges
efter data, og LED mærket DATA lyser når
en M-Bus Slave svarer.

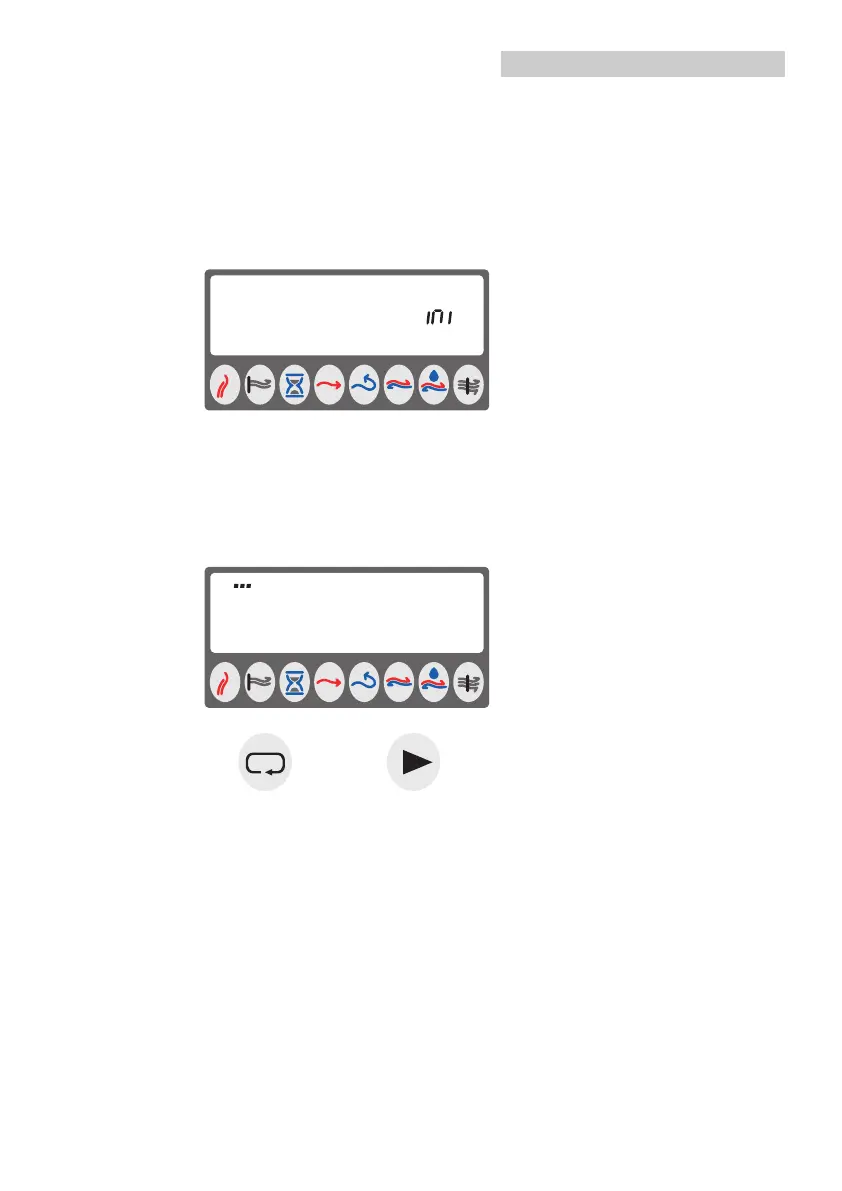

For M-Bus Master med display viser
displayet:
Initialisering af M-Bus nettet varer ca. 3
minutter, afhængig af antal M-Bus Slaver.
LED mærket REQUEST, blinker konstant,
og når en M-Bus Slave svarer, blinker LED
mærket DATA.
Efter initialisering vises de tre prikker:
Tryk en gang på venstre knap, en adresse
vises, tryk en gang på højre knap,
adresse+DAT vises, efter 10–40 sekunder
vises data. Systemet er iorden.
5. Installation af M-Bus system
M-Bus Master og M-Bus Slaver forbindes
over en 2-leder bus. Alle M-Bus Slaver
skal sidde parallelt på bussen.
Både forsyning af M-Bus Slaver, og kom-
munikation sker over de samme 2 ledere.
M-Bus Master har 2 sæt parallele klemmer
(24-25), som muliggør at der kan laves
2 fysiske strenge udfra M-Bus Master. I
M-Bus Slavens klemmer kan der monteres
2 sæt ledninger, bus ind/bus ud. Derved
kan der sløjfes i MULTICAL
®
s bund.
Anbefalet ledningstværsnit er 0,5 mm²
eller 0,8 mm². Under forudsætning af
jævn fordeling af M-Bus Slaver på nettet,
er max. ledningslængde for 0,5 mm²
ca. 1000 m, og for 0,8 mm² ca. 1800 m.
Spændingen målt på fjerneste M-Bus
Slave må ikke komme under 12 VDC,
når M-Bus Slaven sender data til M-Bus
Master.
Der er ikke krav til skærmet kabel. Det
anbefales at lægge M-Bus kablet i god
afstand fra stærkstrømskabler.
