8. M-Bus Master moduler
Modulerne monteres nemt i M-Bus
Masterens bund.
M-Bus Modem modul
Monteres i M-Bus Master, og tilsluttes
en standard PSTN telefon linie.
M-Bus Modemet er et selvopkalds-
modem, som når det ringer op etablerer
en åben kommunikationslinie mellem
værkets PC og M-Bus systemet. Derved
er det muligt at fjernaflæse et komplet
M-Bus system.
Efter installation skal modem aktiveres
med et tvangsopkald. Tryk begge knapper
på M-Bus Master i mindst 10 sekunder
indtil “Call” vises i display.
Kontakt venligst Kamstrup for yderligere
information.

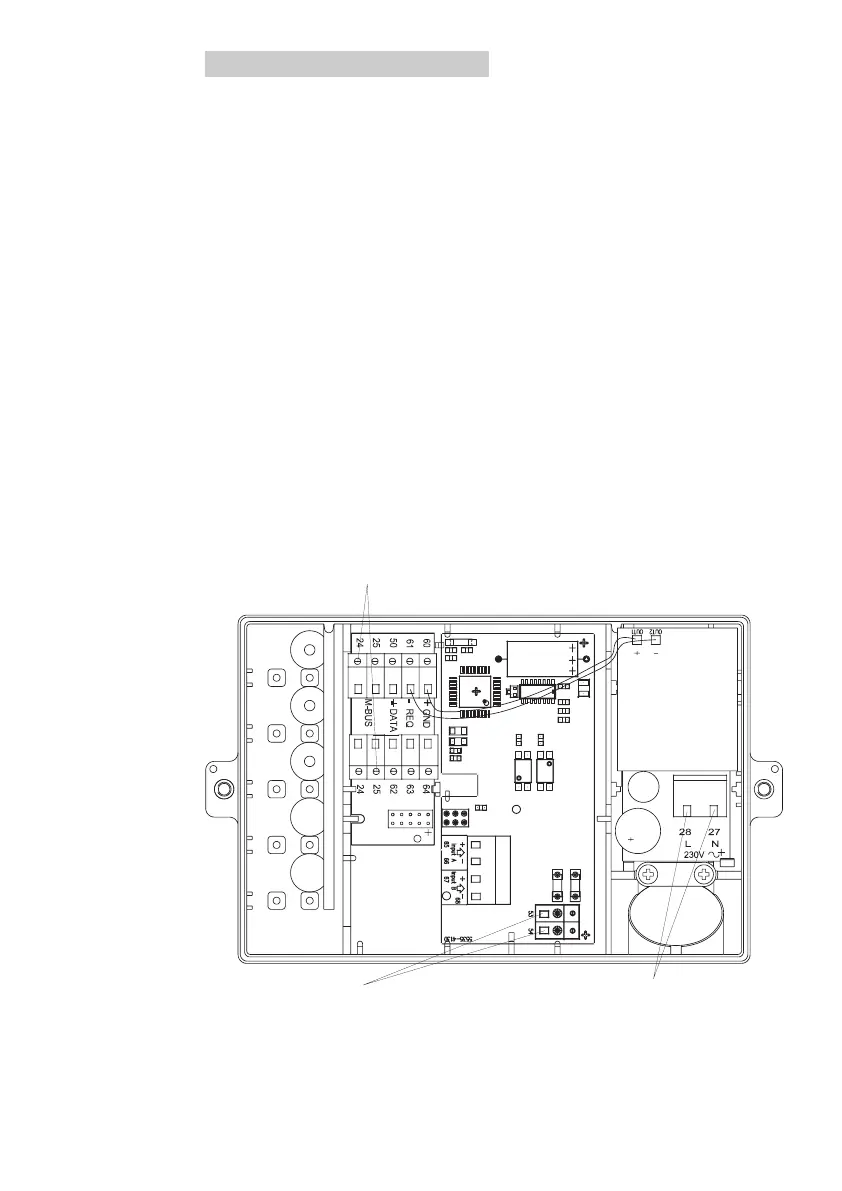

M-Bus Master with M-Bus Cascade modul
M-Bus Cascade modul
Kan forøge antallet af M-Bus Slaver
på et net og udvide ledningslængden.
Modulet monteres i en M-Bus Master.
M-Bus Master og modul skal forsynes
med 230 VAC.
Kaskade modulets klemmer 24 og 25
anvendes til tilslutning af de næste
38 MULTICAL
®
energimålere med M-Bus
Slaver.
Klemme 53 og 54 tilsluttes eksisterende
netop mod den første M-Bus Master.
Se afsnit 9.
Nyttige numre:
M-Bus Modem modul med DTMF opkald 66-98-002-319
M-Bus Cascade modul 66-98-001-100
Klemmerne 24-25, 2 sæt klemmer
mod de næste 38 Slaver
Klemmerne 27 og 28, 230 VAC
Klemmerne 53 og 54,
mod M-Bus Master
Se modulernes
egen installa-
tionsvejledning
for yderligere
information.
