5511-185 GB-DE-DK/03.2005/Rev. E1
16
Diese Spannung wird am einfachsten
an einem M-Bus Modul in ins MULTICAL
®
Bodenstück gemessen, das M-Bus
Master Oberteil muß montiert sein.
Bei Auslesung über PC leuchtet die
Leuchtdiode REQUEST kurzfristig,
wenn der M-Bus Master nach Daten fragt,
und die Leuchtdiode DATA leuchtet,
wenn ein M-Bus Slave antwortet.

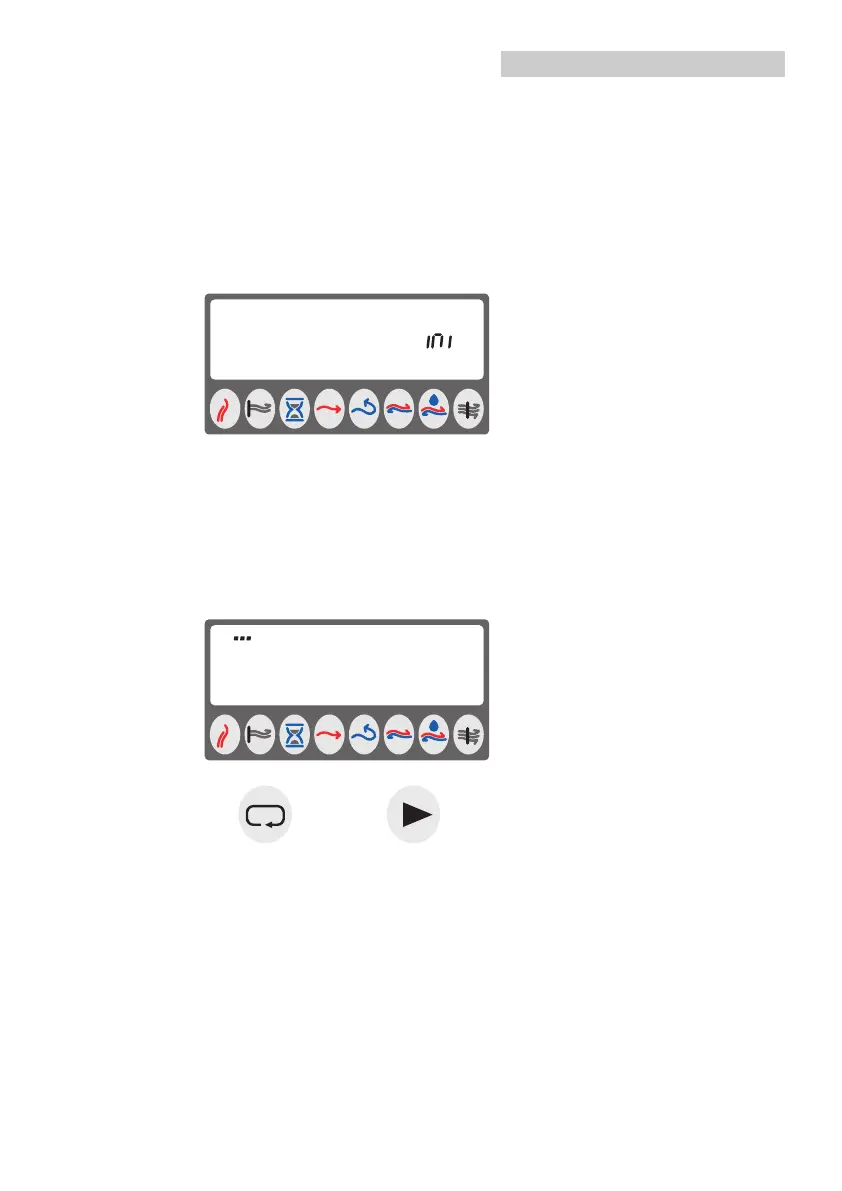

Beim M-Bus Master mit Display sieht
das Display wie folgt aus:
Die Initialisierung des M-Bus Netzes
dauert ca. 3 Minuten, abhängig von
der Anzahl der M-Bus Slaves. Die LED
REQUEST, blinkt konstant, und wenn
ein Slave antwortet, blinkt die LED DATA.
Nach der Initialisierung werden drei
Punkte gezeigt.
Nach einem Druck auf dem linken Knopf
wird ein Adresse gezeigt, nach einem
Druck auf dem rechten Knopf, werden
Adresse + DAT gezeigt, nach 10 oder 40
Sek. werden Daten gezeigt. Das System
ist in Ordnung.
5. Installation des M-Bus Systems
M-Bus Master und M-Bus Slaves werden
über ein 2-adriges nicht abgeschirmtes
Kabel mit einander verbunden. Alle M-Bus
Slaves müssen parallelgeschaltet sein.
Die Versorgung der M-Bus Slaves als auch
die Kommunikation erfolgen über das-
selbe Kabel. Der M-Bus Master hat 2 Satz
parallele Klemmen (24-25). Damit ist eine
Netzleitung bzw. Netztrennung möglich.
Die Klemmen am M-Bus Modul sind so
ausgelegt, das 2 Adern zur Durchschleif-
ung untergeklemmt werden können.
Der empfohlene Leitungsquerschnitt ist
0,5 mm² oder 0,8 mm². Unter der Voraus-
setzung, dass die M-Bus Slaves am Netz
gleichmäßig verteilt sind, ist die höchste
Leitungslänge bei 0,5 mm² ca. 1000 m,
und bei 0,8 mm² ca. 1800 m. Die beim
entferntesten M-Bus Slave gemessene
Spannung darf nicht unter 12 VDC fallen,
wenn der M-Bus Slave Daten zum M-Bus
Master sendet.
Eine abgeschirmte Leitung wird nicht
gefordert.
Wir empfehlen, das M-Bus Signal Kabel
getrennt von Starkstromsleitungen zu
verlegen.
