9 Beispiel von M-Bus Netzwerk

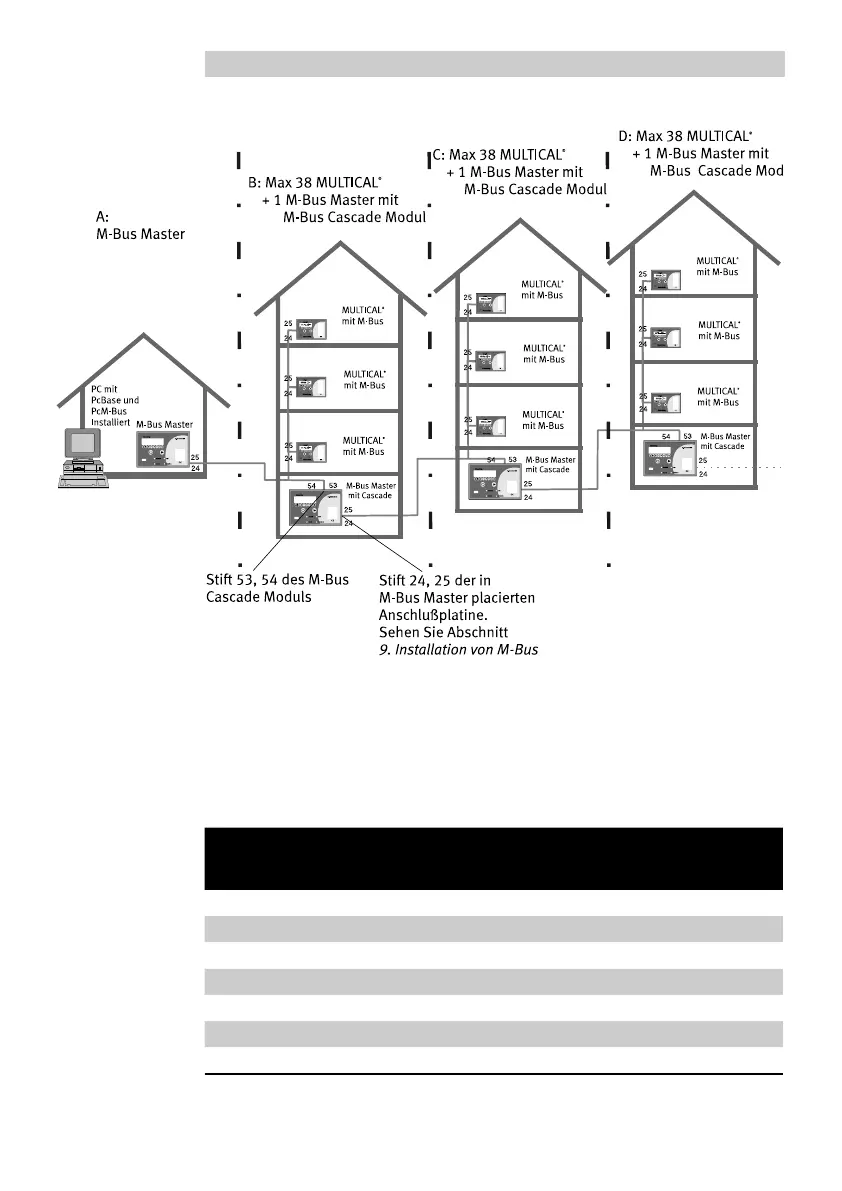

Dasselbe System kann mehrere M-Bus Cascade Sätze, und dadurch weitere MULTICAL
®
Wärmezähler, einschliessen.
Alle M-Bus Slaves können von Punkt A ausgelesen werden.
Von Punkt B können M-Bus Slaves in Teilnetz 1 und 2 ausgelesen werden.
Von Punkt C können alle M-Bus Slaves in Teilnetz 2 ausgelesen werden.
M-Bus
Master
Kaskade Einheit =
Modul + Master
Gesamtanzahl der M-Bus Slaven Gesamte
Leitungslänge
0,5/0,8 mm
2
1 0 40 1000/1800 m
1 38 + 40 = 78 2000/3600 m
2 38 + 38 + 40 = 116 3000/5400 m
3 38 + 38 + 38 + 40 = 154 4000/7200 m
4 38 + 38 + 38 + 38 + 40 = 192 5000/9000 m
5 38 + 38 + 38 + 38 + 38 + 40 = 230 6000/10800 m
6 38 + 38 + 38 + 38 + 38 + 38 + 22 = 250 7000/12600 m
Bestell Nummern:
PcMBus Software für Windows 98/2000/XP S7530-007
Tabelle über Anzahl Slaves/Leitungslänge
als Funktion der Anzahl Kaskade Einheiten
