7. M-Bus Slave
Der M-Bus Slave wird in den MULTICAL
®
Wärmezähler Bodenstück montiert.
Die M-Bus Leitungen sind an den
Klemmen 24 und 25 an zu Klemmen.
Der M-Bus Slave hat 2 Impulseingänge
oder 2 Impulsausgänge.
Impulseingänge werden an den
Klemmen 65-66 (Input A) oder 67-68
(Input B) angeschlossen.
Impulsausgänge werden an den
Klemmen 16-17 (CE) und Klemmen
18-19 (CV) angeschlossen.
Die M-Bus Daten werden automatisch
im Normal-betrieb alle 12 Stunden von
M-Bus Slaven ausgelesen und gespei-
chert. Aktuelle Daten erhält man durch
2-maliges Auslesen hinter einander.
■
■
Bestell Nummern:
M-Bus Slave für MULTICAL
®
III, Impulseingänge 66-04-000-100
M-Bus Slave für MULTICAL
®
III, Impulsausgänge 66-07-000-100
M-Bus Slave für MULTICAL
®
66-CDE, Impulseingänge 66-08-000-100
M-Bus Slave für MULTICAL
®
66-CDE, Impulsausgänge 66-09-000-100
M-Bus Slave für MULTICAL
®
Compact/MULTICAL
®
401 66-0S-000-100
M-Bus Slave für MULTICAL
®
Compact/MULTICAL
®
401, Impulsausgänge 66-0S-000-200

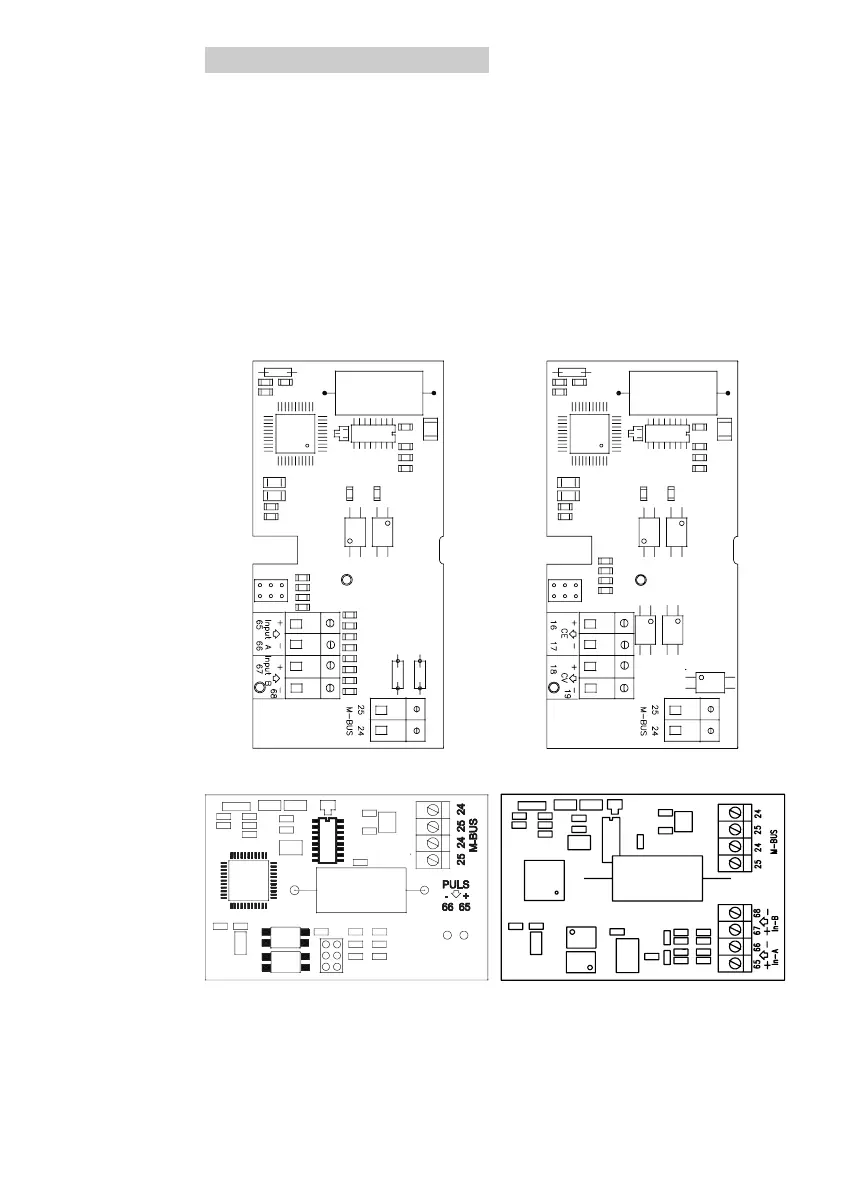

Impulseingänge Impulsausgänge
