5511-185 GB-DE-DK/03.2005/Rev. E1
30

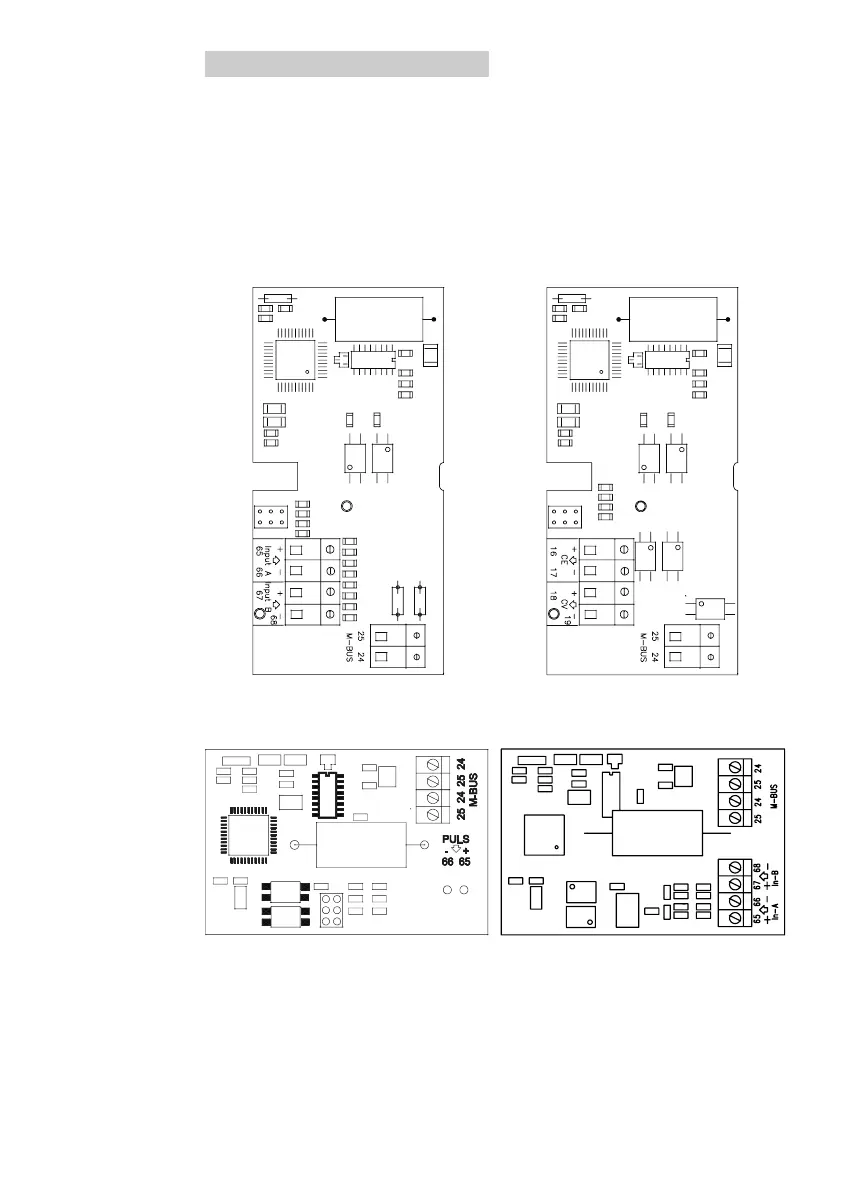

7. M-Bus Slave
M-Bus Slaven monteres i MULTICAL
®
energimåleren.
M-Bus ledningerne tilsluttes på klem-
merne 24 og 25, der er plads til 2 sæt.
M-Bus Slave leveres med enten 2 puls-
indgange eller 2 pulsudgange.
Pulsindgange tilsluttes klemmerne
65-66 (input A) eller 67-68 (input B).
Pulsudgange tilsluttes klemmerne
16-17 (CE) og 18-19 (CV).
M-Bus Slaven aflæser automatisk
MULTICAL
®
hver 12. time.
■
■
Nyttige numre:
M-Bus Slave til MULTICAL
®
III, pulsindgange 66-04-000-100
M-Bus Slave til MULTICAL
®
III, pulsudgange 66-07-000-100
M-Bus Slave til MULTICAL
®
66-CDE, pulsindgange 66-08-000-100
M-Bus Slave til MULTICAL
®
66-CDE, pulsudgange 66-09-000-100
M-Bus Slave til MULTICAL
®
Compact/MULTICAL
®
401 66-0S-000-100
M-Bus Slave til MULTICAL
®
Compact/MULTICAL
®
401, pulsudgange 66-0S-000-200
Pulsindgange Pulsudgange
