9. Eksempel på M-Bus net
Det er muligt i samme system at have op til 6 M-Bus Cascade enheder, og dermed op
til 250 MULTICAL
®
energimålere.

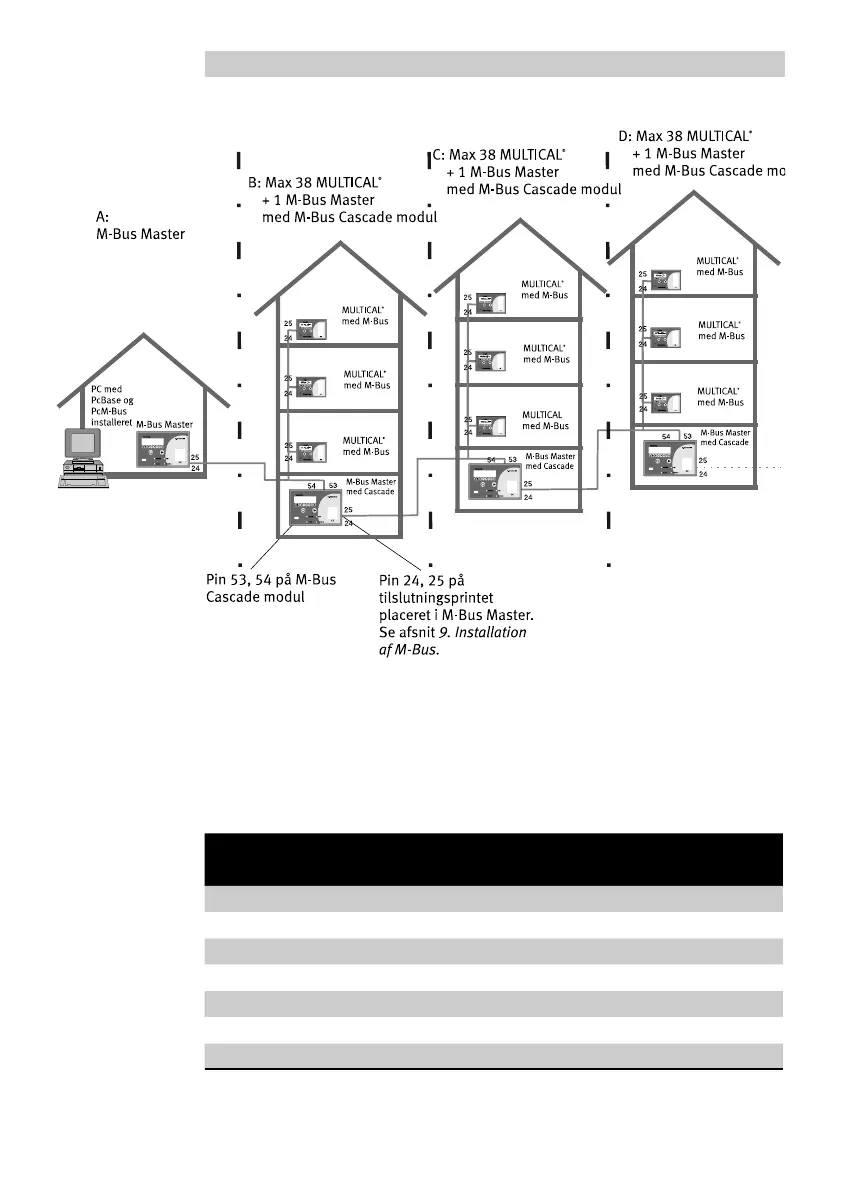

Alle M-Bus Slaver kan aflæses fra punkt A.
Fra punkt B kan M-Bus Slaver i subnet 1 og 2 aflæses.
Fra punkt C kan alle M-Bus Slaver i subnet 2 aflæses.
M-Bus Cascade enhed = Total antal M-Bus Slaver Total ledningslængde
Master Modul + Master 0,5/0,8 mm
2
1 0 40 1000/1800 m
1 38 + 40 = 78 2000/3600 m
2 38 + 38 + 40 = 116 3000/5400 m
3 38 + 38 + 38 + 40 = 154 4000/7200 m
4 38 + 38 + 38 + 38 + 40 = 192 5000/9000 m
5 38 + 38 + 38 + 38 + 38 + 40 = 230 6000/10800 m
6 38 + 38 + 38 + 38 + 38 + 38 + 22 = 250 7000/12600 m
Nyttige numre:
PcM-Bus software til Windows 98/2000/XP S75-30-007
Tabel over antal Slaver/ledningslængde
som funktion af antal kaskade enheder
