26
I TA
E-MOOTIKA E-MOOTIKA
MANUALE DI ISTRUZIONI MANUALE DI ISTRUZIONI
I TA

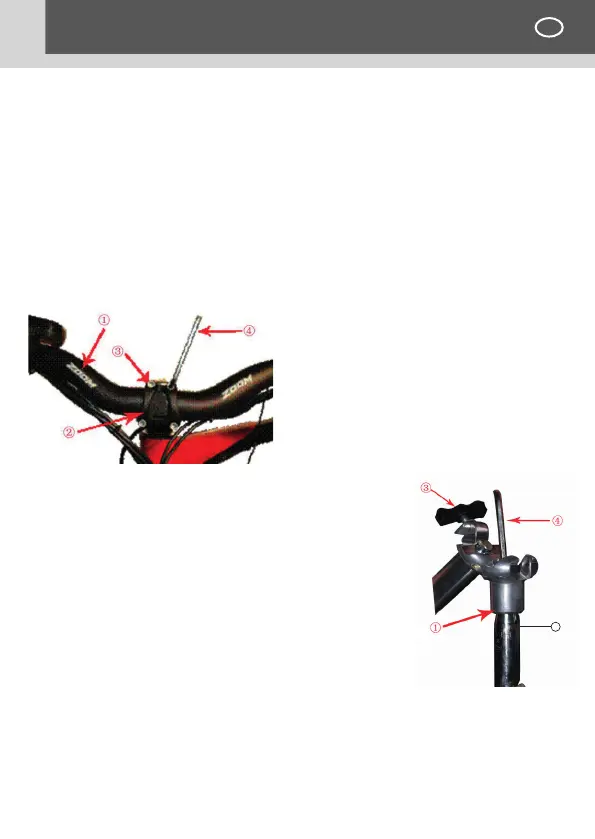

1- Attacco verticale del manubrio
2- Tubo verticale della forcella
anteriore
3- Bullone pieghevole
4- Chiave esagonale da 6 mm
3.4.2 Installazione del manubrio della
bicicletta elettrica pieghevole
1- Togliete l’imballaggio del manubrio e
la pellicola protettiva posta al di sopra
dell’attacco del manubrio verticale;
2- Inserite l’attacco verticale del manu-
brio all’interno del tubo della forcella
anteriore e regolate la direzione e
l’orientamento;
3- Serrate il bullone all’interno dell’at-
tacco del manubrio verticale con una
coppia di serraggio di 18 N.m.
4- In seguito, stringete l’attacco del
manubrio verticale e serrate il bullone
pieghevole.
1- Manubrio
2- Parte superiore dell’attacco del
manubrio
3- Parte anteriore dell’attacco del
manubrio
4- Chiave ssa esagonale 4 mm
3.4. installazione del manubrio
3.4.1. installazione del manubrio della mountain bike
1- Rimuovete gli attacchi verticali del manubrio. Togliete la pellicola protet-
tiva dall’attacco del manubrio orizzontale e svitate ruotando le quattro viti
sse installate sull’attacco del manubrio verticale.
2- Rimuovete la protezione dell’attacco verticale de manubrio. Fissate
l’attacco del manubrio all’attacco del manubrio verticale;
3- Serrate la parte superiore dell’attacco del manubrio verticale con i
bulloni con una coppia di serraggio di 6N.m per assicurare che lo spazio
superiore e inferiore del tubo verticale sia omogeneo
2
