I TA
E-MOOTIKA E-MOOTIKA
MANUALE DI ISTRUZIONI MANUALE DI ISTRUZIONI
I TA

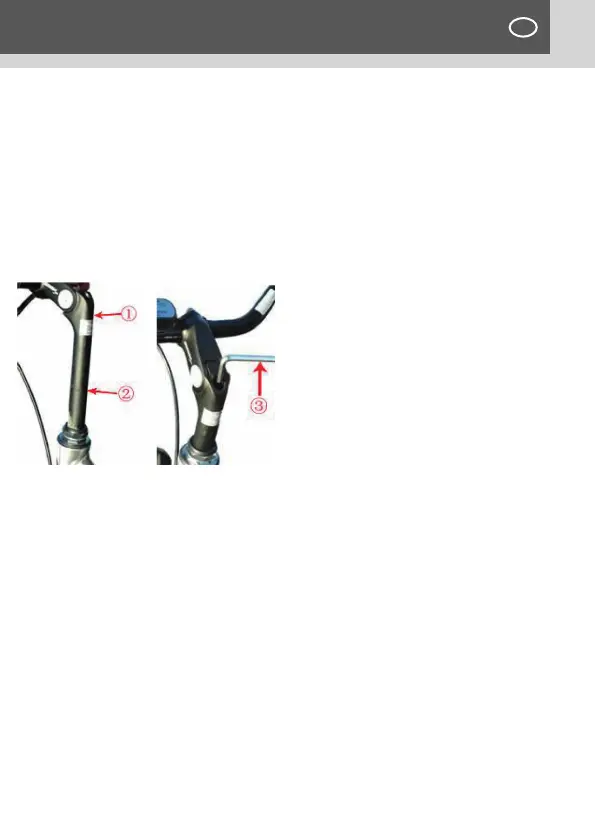

1- Attacco verticale del manubrio
2- Linea di sicurezza
3- Chiave esagonale da 6 mm
N.B: Slando l'attacco del manubrio la
linea di sicurezza non deve essere
visibile.
3.4.3 installazione del manubrio della city bike
1- Togliete l’imballaggio del manubrio e rimuovete la pellicola protettiva
sopra all’attacco verticale del manubrio;
2- Inserite l’attacco verticale del manubrio all’interno del tubo verticale
della forcella anteriore, regolate l’orientamento e la profondità;
3- Serrate il bullone all’interno dell’attacco verticale del manubrio con una
coppia di serraggio di 18N.m.
3.5. Requisiti di montaggio
Per assicurare sicurezza durante l’utilizzo e prestazione è necessario
attenersi ai seguenti i requisiti di ssaggio delle componenti standard nella
posizione corretta:
1. la coppia di serraggio del dado della ruota anteriore non deve essere
minore di 18 N.m
2. la coppia di serraggio del dado del motore posteriore deve essere
compresa da 35 a 45N.m
3. la coppia di serraggio del dispositivo di blocco dell’asse mediano non
deve essere minore di 50N.m
4. la coppia di serraggio della vite del tirante principale dell’attacco verti-
cale del manubrio deve essere da i 15 a 18N.m
5- la coppia di serraggio dell’attacco orizzontale del manubrio e dell’attac-
co orizzontale deve essere da 15 a 18N.m
6- la coppia di serraggio dell’anello di attacco della sella deve essere tra
