17 RS 232C Schnittstelle
Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet. Die Wä-
gedaten können je nach Einstellung im Menü automatisch oder durch Drücken von
bzw. (Modell CFS 50K-3) über die Schnittstelle ausgegeben werden.
Die Datenübertragung erfolgt asynchron im ASCII - Code.
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-
gen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver-
binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-
Schnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru-
cker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstellenpa-
rameter siehe Kap. 12.2, Menüblock „
„.
17.1 Technische Daten

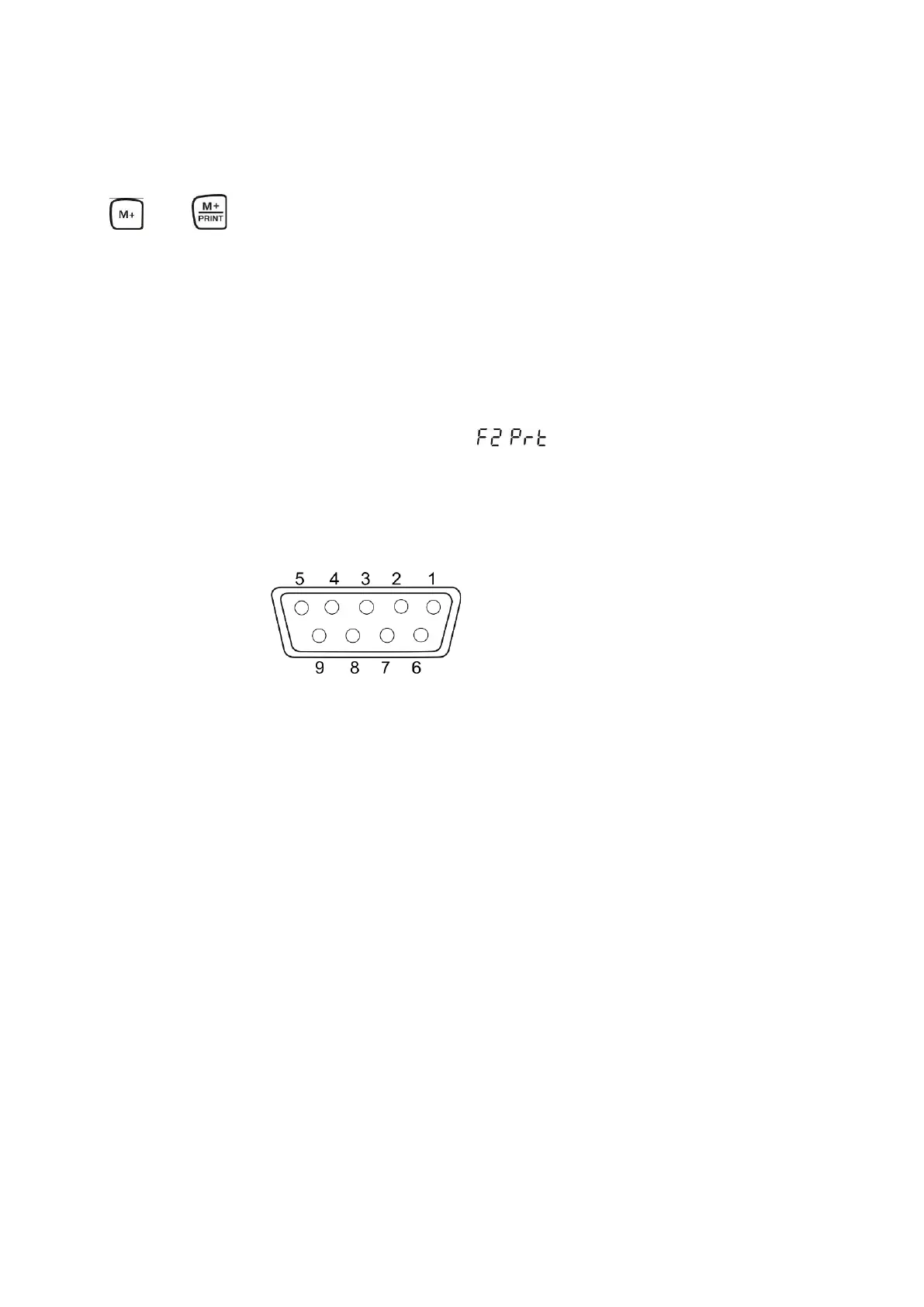

Anschluss 9 pin d-Subminiaturbuchse
Pin 2 Eingang
Pin 3 Ausgang
Pin 5 Signalerde
Baud-Rate
600/1200/2400/4800/9600
Parität
8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität
fett gedruckt = Werkseinstellung
