Montage
13 / 1482019/04

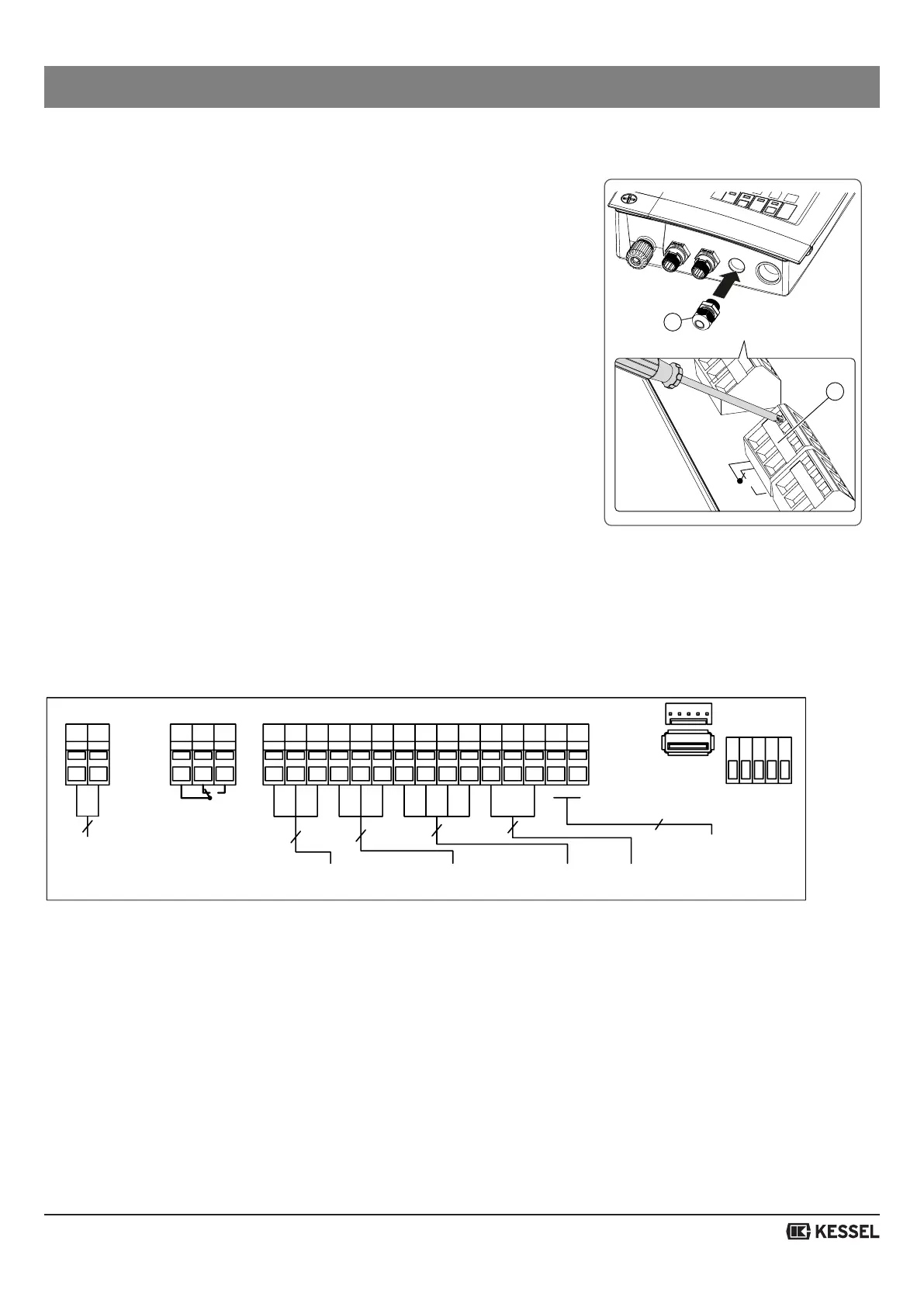

3.4.1 Potentialfreien Kontakt anschließen
(Option)
• Adernendhülsen (Länge 8 mm) an den Kabelenden anbringen
• Anschlusskabel gemäß Anschlussplan an der Klemmleiste befestigen.
Dazu mit einem geeigneten Schraubendreher die jeweilige
Kabelklemme<3> gegen den Federdruck hinuntergedrückt halten, bis
das Kabelende hineingesteckt ist
• Zugentlastung<2> für das Anschlusskabel befestigen
(im Lieferumfang des Freischaltcodes enthalten)
• Der potentialfreie Kontakt muss mittels Freischaltcode
(Art.Nr. 80077) aktiviert werden.
Anschlussplan
3.5 Schaltgerät schließen
• Gehäusedeckel schließen und beide Schrauben<29> (siehe Abb. [5]) festziehen (Rechtsdrehung)
3
2
Abb. [11]
Abb. [12]
USB
cable
2
RS485
NETZ
Mains
Réseau
230VAC
50Hz
TxD
RS
RxD
RG
GND
or or oror or
USB
flash drive
L
N
MODEM
- +
ALARM
SW
BR
WS
2
3
2
Optional:
SIGNAL-
GEBER
Signaling
device
Alarme
3
#
O2O1
OPTISCHE SONDE
Optical probe
Sonde optique
STELLMOTOR
Motor
Moteur
4
LIN
BUS
POTENTIALFREIER
KONTAKT
Potential free
switch contact
Connexion libres
de contact
max: 42V 0,5A
BR
BL
24V
I1
BL
SW
WS
-
#
A B
GND GND
12V
LIN
Achtung: Durch handschriftliche Eintragung
wird die Zeichnung automatisch ungültig/
Attention: Drawings added with handwritten
remarks are invalid
06.12.2016
06.12.2016
06.12.2016
Kirsch
Lehmeier
D'Addario
0,3
40
150
Z
Y
X
Verkaufsnummer:
Abmaße in mm
N:\ewk\446\020\
weiß
Farbe/ Colour
Abweichungen für Maße
ohne Toleranzangabe nach/
General tolerances for dimensions
without specified tolerance
Maße/ Dimensions
in mm
446-020
Anschlussplan FKA Comfort
Gewicht / Weight(g)
gerechnet/calculated
Schwund/
Shrinking
1:1
Maßstab/
Scale
Material
Rev.Std.
Kurzbeschreibung der Änderung/
Revision Record
Titel/Title
Datum/
Date
Name
Bearb./
Drawn
Gepr./
Checked
Freig./EW
Released
Datum/
Date
Name
1
von
gespeichert von/
safed by
Kessel AG - Bahnhofstraße 31 - D-85101 Lenting
gehlen
PFQ-EW
10.08.2016
Falk
Freig./PR
Released
DIN A4
Blatt/Sheet
1
Reduzierte Zeichnung. Zeichnung gilt nur zusammen mit 3D Modell/
Reduced drawing valid in connection with current 3D– Model only
Alle Maße gelten für das Fertigteil einschliesslich Oberflächenschutz/
All dimensions apply to the finished product including material surface
protection
Zeichnungnummer/ Draw. no.
Prüfmaß / Test dim.
06.12.2016
gespeichert am/
date
Schutzvermerk nach/
Security note
DIN 34 ISO 16016
Papier
300 mg
