Montage
9 / 1482019/04

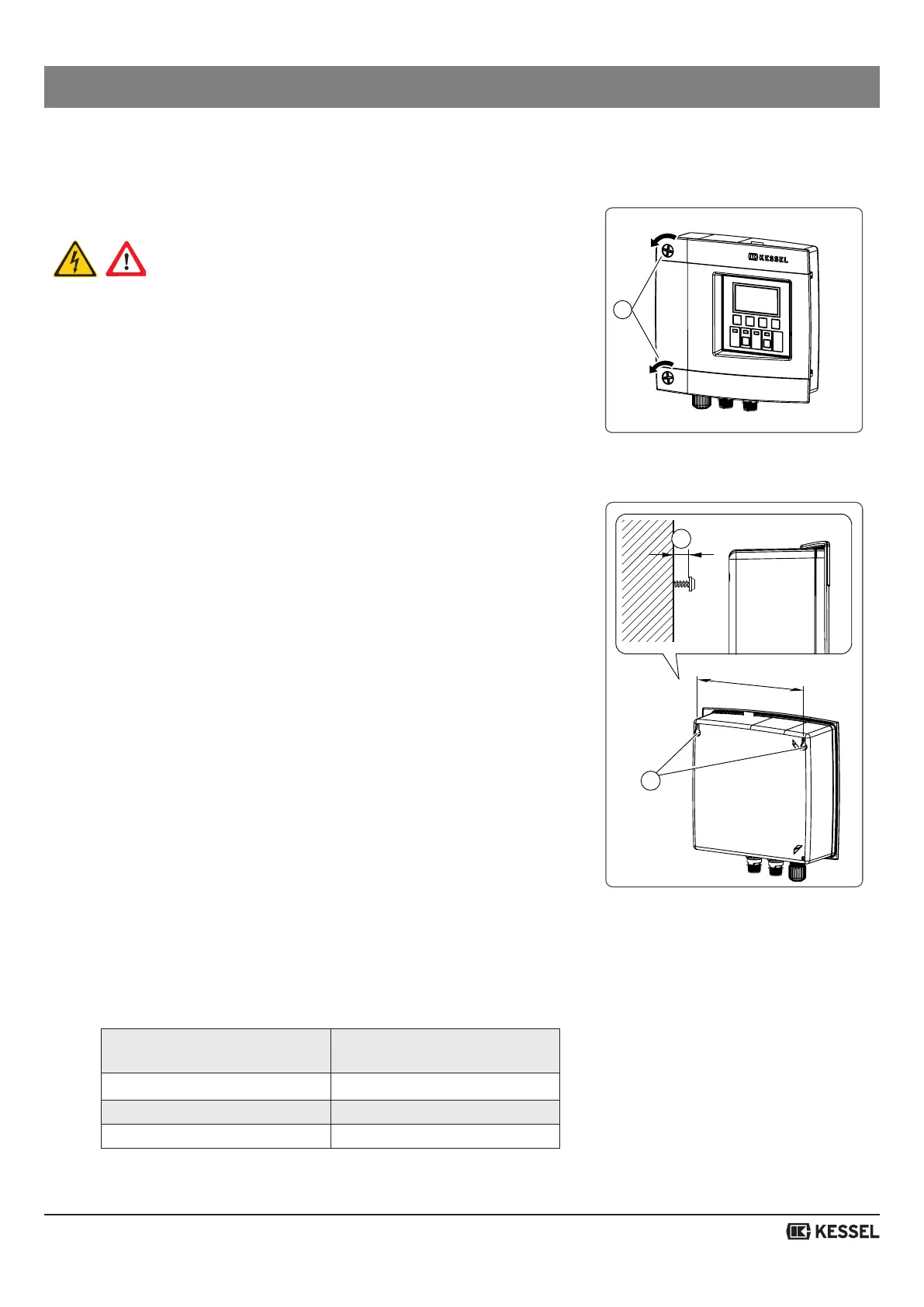

3 Montage
3.1 Schaltgerät befestigen
Sicherstellen, dass das Schaltgerät während den
Montagearbeiten von der Spannungsversorgung getrennt ist.
• Montageposition wählen, dabei folgendes sicherstellen:
– Eine Schutzkontaktsteckdose bendet sich in unmittelbarer Nähe
zum Schaltgerät.
– Die Anschlusskabel von Rückstauklappe und Niveausensor können
fachgerecht installiert und bis zum Schaltgerät geführt werden.
– Das Schaltgerät kann sicher und ausreichend befestigt werden.
• Gehäuse önen, dazu die beiden Schrauben <29> lösen
(Linksdrehung) und den Gehäusedeckel aufklappen.
• Gehäuse am vorgesehenen Ort montieren, dazu alle zwei
Befestigungsschrauben montieren (Bohrschablone im Lieferumfang
enthalten). Dabei sicherstellen, dass der Abstand<4> zwischen den
Schraubenköpfen und der Befestigungsäche ca. 3 bis 4mm beträgt
• Schaltgerät an den zwei Befestigungsschrauben<5> einhängen und
leicht nach unten drücken
• L = 168 mm siehe Bohrschablone (373-123)
3.2 Redundanzverbindung herstellen (Option)
bei Verwendung als Redundanzschaltgerät Redundanzverbindung herstellen.
Kabelfarben des Anschlusskabels Klemmen
Redundanzschaltgerät
Weiß - nicht belegt Weiß - nicht belegt
Schwarz Schwarz
Blau Blau
29
Abb. [5]
L
5
4
Abb. [6]
