Montaż
2019/04

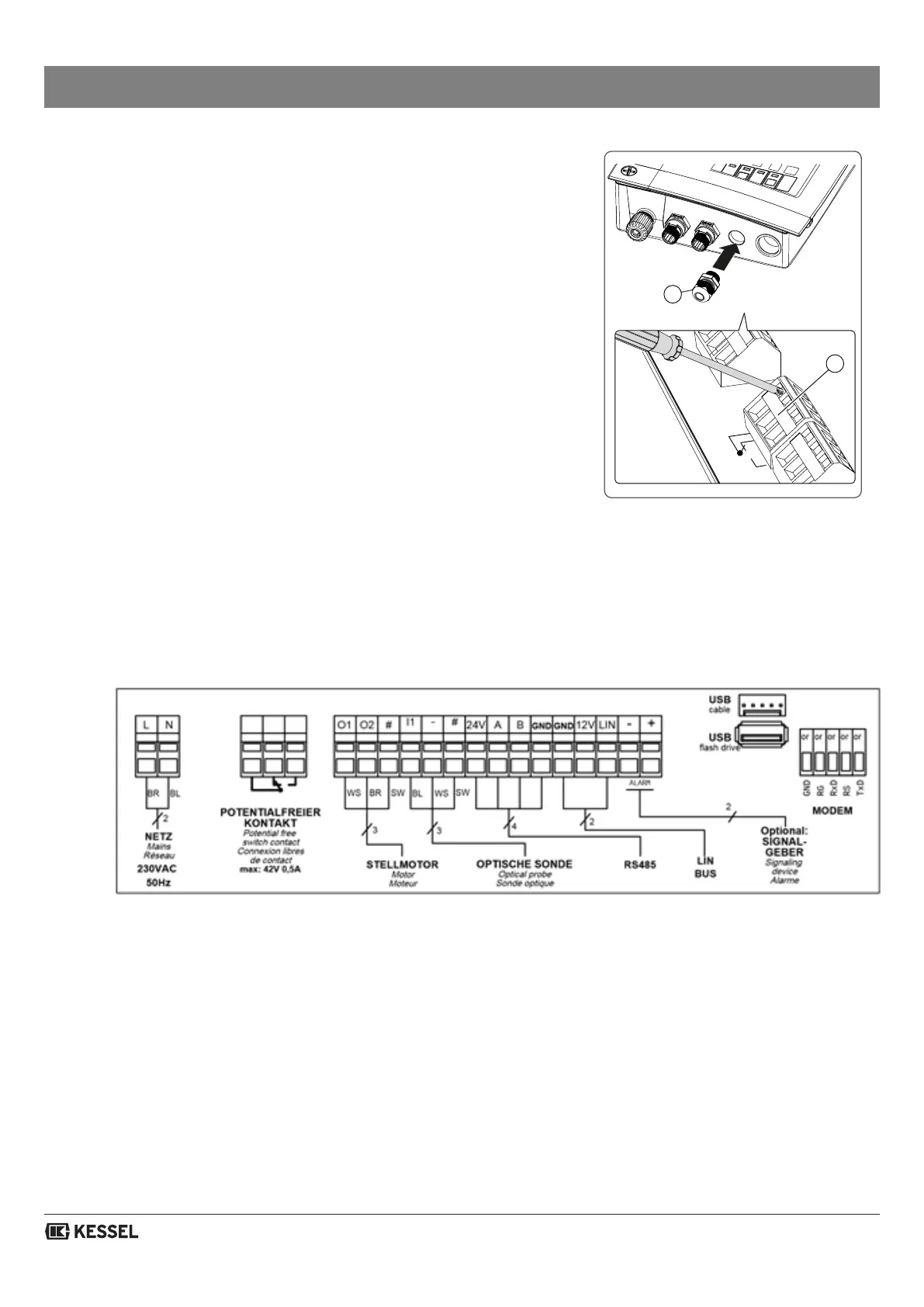

3.4.1 Podłączenie kontaktu bezpotencjałowego
(Opcja)
• Umocować na końcach kabli tulejki końcowe żył (długość 8 mm).
• Przymocować kabel przyłączeniowy zgodnie ze schematem połączeń w
listwie zaciskowej. W tym celu odsunąć śrubokrętem odpowiedni zacisk
kabla<3> pokonując przy tym opór sprężyny i wcisnąć końcówkę kabla
do środka.
• Przymocować uchwyt kablowy <2> do kabla przyłączeniowego.
(w zakresie dostawy kodu aktywacyjnego)
• Kontakt bezpotencjałowy musi być aktywowany za pomocą kodu
aktywacyjnego (nr art. 80077).
Schemat połączeń
3.5 Podłączenie urządzenia sterującego
• Zamknąć pokrywę obudowy i dociągnąć obydwie śruby <29> (Rys. [5]5]) (w prawo).
3
2
Rys. [11]
Rys. [12]
