6 Kabellängen anpassen, Software Update
Achtung, Gefahr durch elektrischen Strom! Nachstehend beschriebene Umrüstungen dürfen ausschließlich durch
autorisiertes Elektrofachpersonal durchgeführt werden (siehe 2.2, Personalauswahl und -qualikation).
6.1 Anschlusskabel Motor / Sensor kürzen oder verlängern
Bestellbare Verlängerungen (Länge 10m)
– Art.-Nr. 80889 Sonde
– Art.-Nr. 80890 Motor
Die maximale Leitungslänge von 30 m darf nicht überschritten werden.
Wird ein Anschlusskabel gekürzt, muss das Auegen der Adern wie abgebildet
erfolgen:
Motorstecker – grau: [grau (weiß), orange (braun), schwarz (schwarz)]
Sondenstecker - weiß: Kabelfarben sind identisch mit Steckerbelegung
(blau, weiß, schwarz)
Eine detaillierte Beschreibung ist der Anleitung der Verlängerung zu
entnehmen.
6.2 Update und Daten auslesen
Allgemeines
Damit das Schaltgerät mit eingestecktem USB-Stick betrieben werden kann, darf der USB-Stick, einschließlich seinem
Stecker nicht länger als 20 mm sein. Das Gehäuse kann sonst nicht geschlossen werden. Externe Festplatten dürfen nicht
angeschlossen werden, das Schaltgerät würde nicht funktionieren (max. 100 mA Stromversorgung). Einem USB-Stick
muss vor der Benutzung über einen Windows-PC ein Name zugewiesen worden sein.
Ist ein USB-Stick am Schaltgerät angeschlossen, wird dieser automatisch erkannt. Beim Ein- und Ausstecken ertönt ein
Signalton. Anschließend erscheint das Menü Datenübertragung mit dieser Auswahl:
– Daten auslesen
– Software Update
– Parameter einlesen
Wird das Menü 0 Systeminfo angezeigt, kann (bei angeschlossenem USB-Stick) mit der Taste ESC das zuvor beschriebene
Menü Datenübertragung angewählt werden.
2.
3.
1.

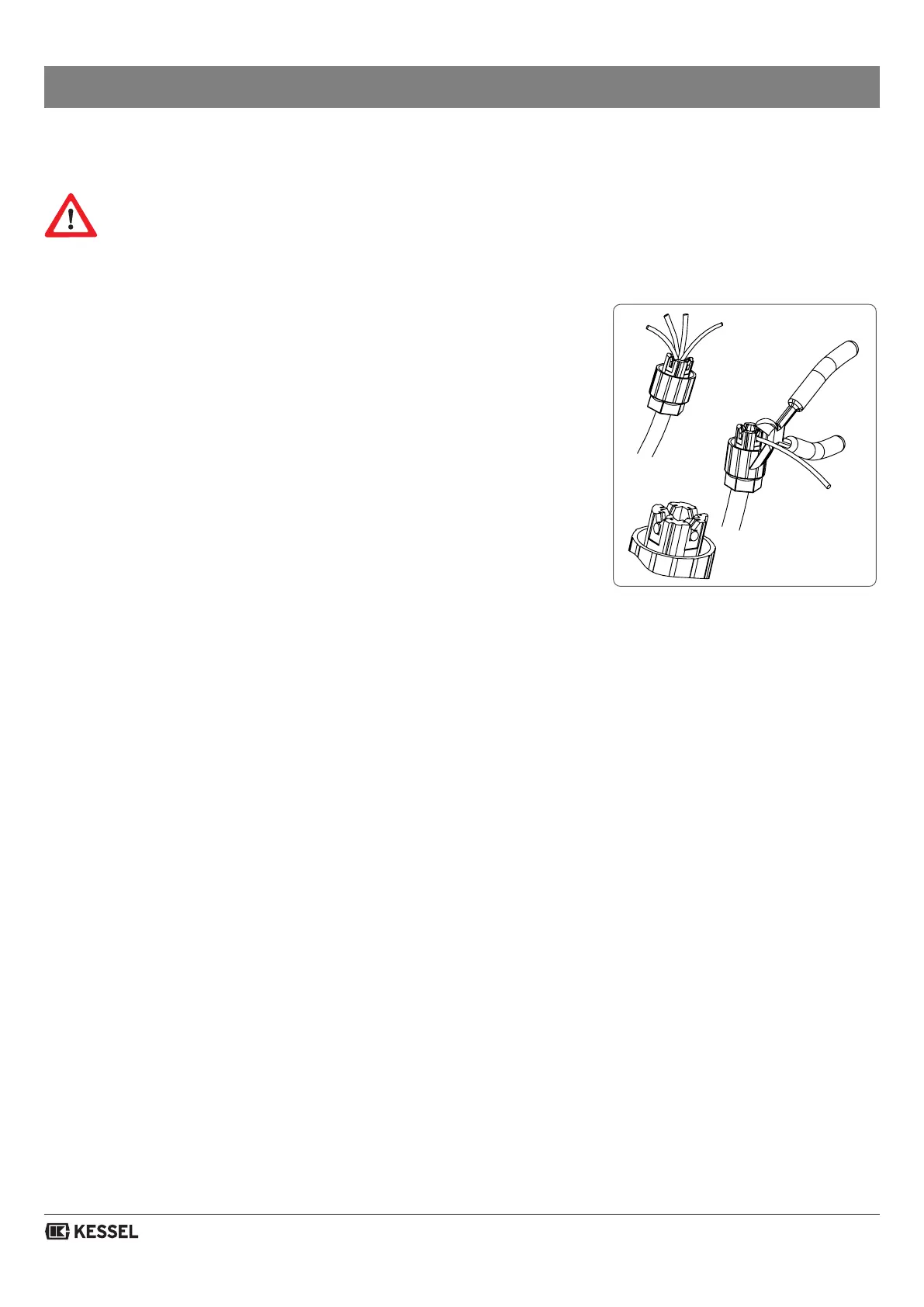

Abb. [21]
