3.4.1 Raccordement du contact sans potentiel
(Option)
• Monter les manchons de bout pour torons (longueur de 8mm)
aux extrémités des câbles
• Fixer le câble de raccordement suivant le schéma de raccordement
à la réglette à bornes. Pour ce faire, se servir d‘un tournevis à fente
approprié pour abaisser la borne de câble<3> s‘y rapportant contre la
pression de ressort jusqu‘à pouvoir introduire l‘extrémité du câble
• Fixer le délestage de traction<2> du câble de raccordement
(compris dans la fourniture du code d‘activation)
• L‘activation du contact sans potentiel pose un code d‘activation (Réf. #
80077) pour condition.

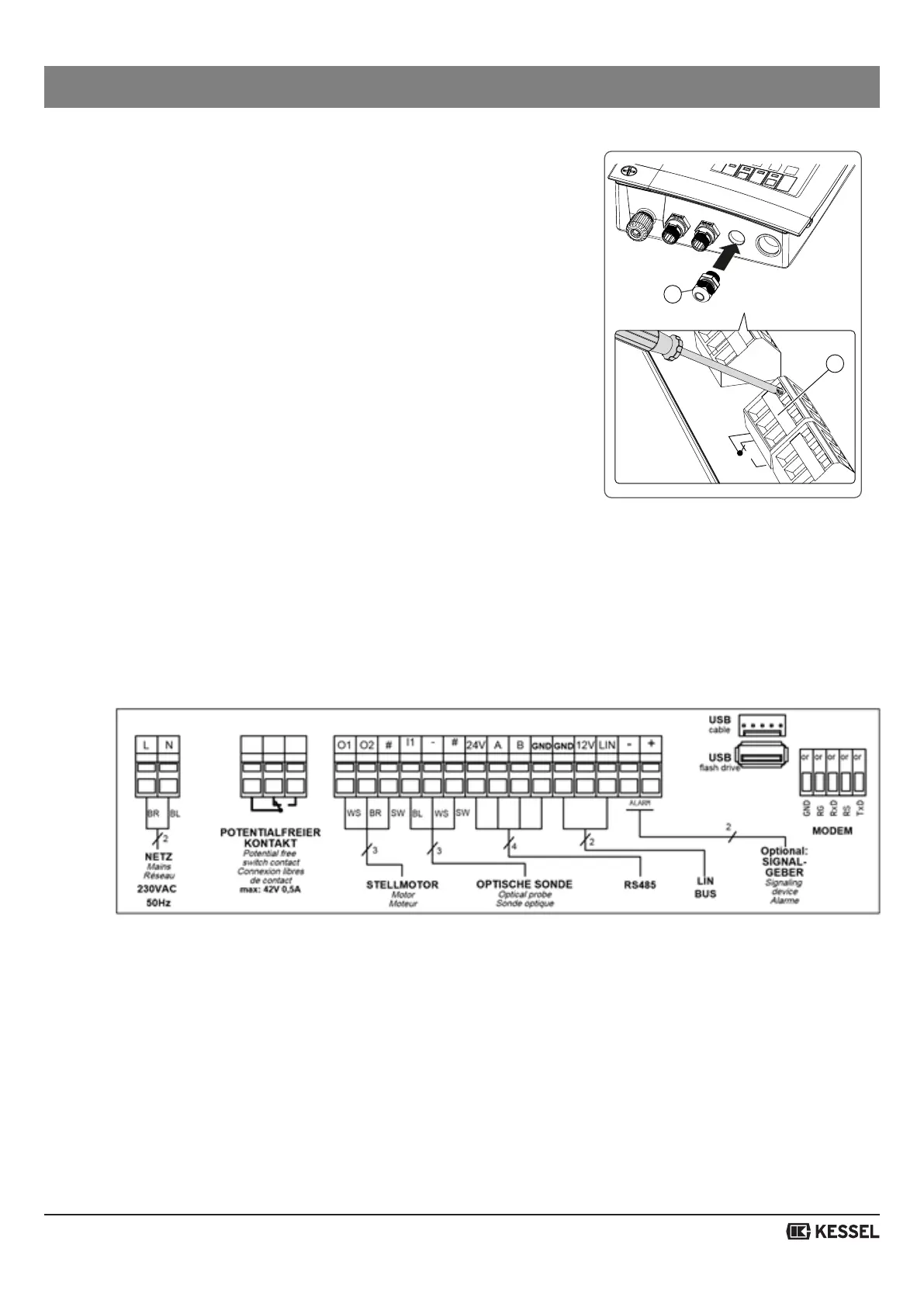

Schéma de connexions
3.5 Fermeture du gestionnaire
• Fermer le couvercle du boîtier et serrer les deux vis<2Fig. [5]. <5> à bloc (rotation dans le sens des aiguilles d‘une
montre)
3
2
Fig. [11]
Fig. [12]
