8

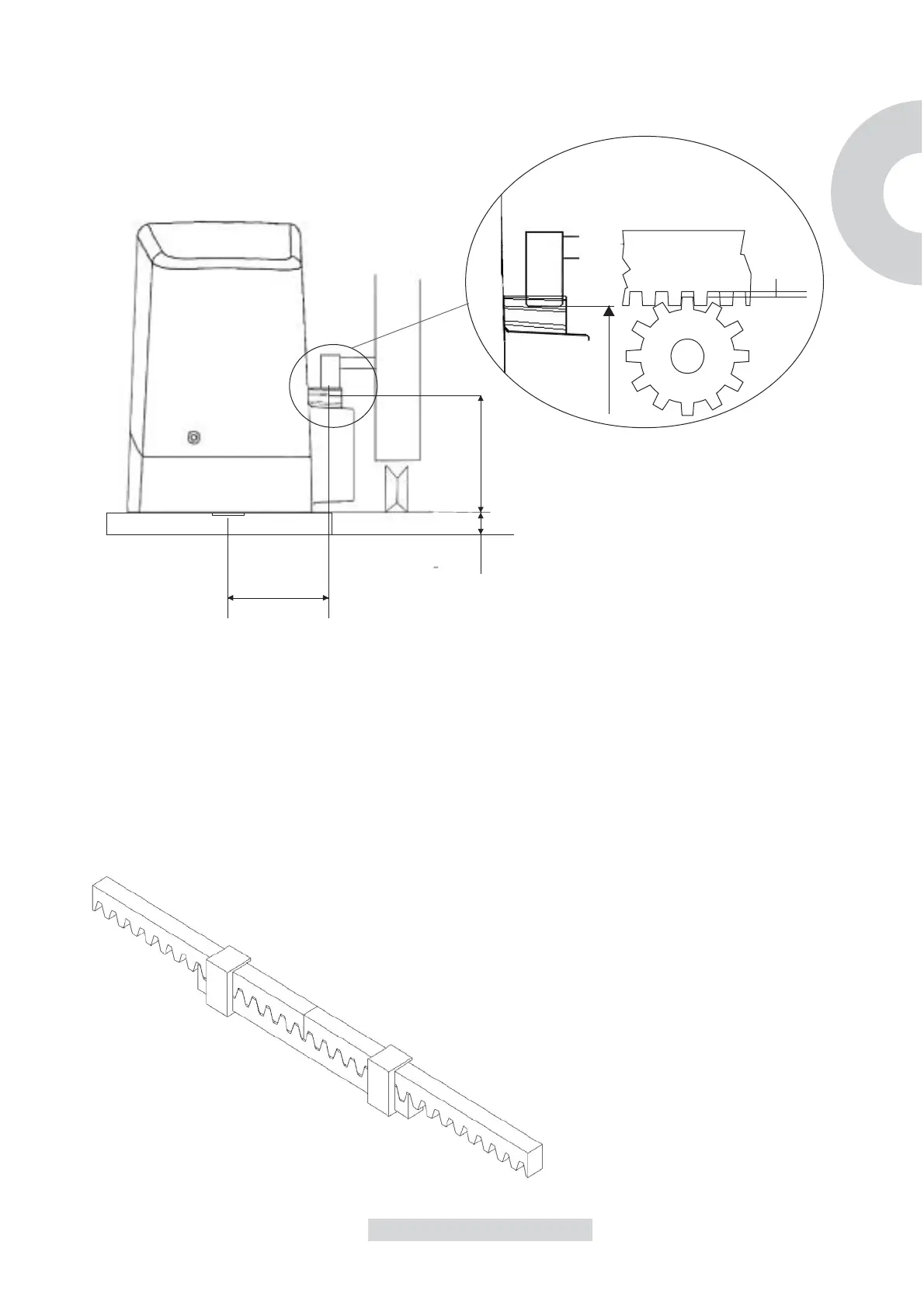

Pour un positionnement correct des
autres éléments de crémaillères et
garantir leur parfait alignement,
il est nécessaire d'utiliser un élément
de crémaillère comme appui et repère
(figure 9). En outre, il faut assurer une
lumière entre la crémaillère et le pignon
pour ne pas faire supporter le poids du
portail par le pignon du motoréducteur
(comme indiqué en figure 8).
Débloquer le motoréducteur comme indiqué en fig. 2 et ouvrir complètement le
portail. Engrener un élément de crémaillère avec le pignon, et fixer celui-ci avec
des vis et des entretoises au portail. Déplacer manuellement leportail jusqu'à
positionner le pignon au niveau de la dernière entretoise. Fixer de manière définitive
l'élément de crémaillère.
POSE DE LA CRÉMAILLÈRE
85 mm
1mm
Fig.8
10
F
85
86mm
Fig.9
