FIXATION DES DISPOSITIFS DE FIN DE COURSE
Le portail doit être équipés de 2 butées (en ouverture et en fermeture) qui
empêchent le déraillement du portail.
La position de la butée doit garantir que les équerres-support du fin de course
ne viennent pas heurter le pignon.

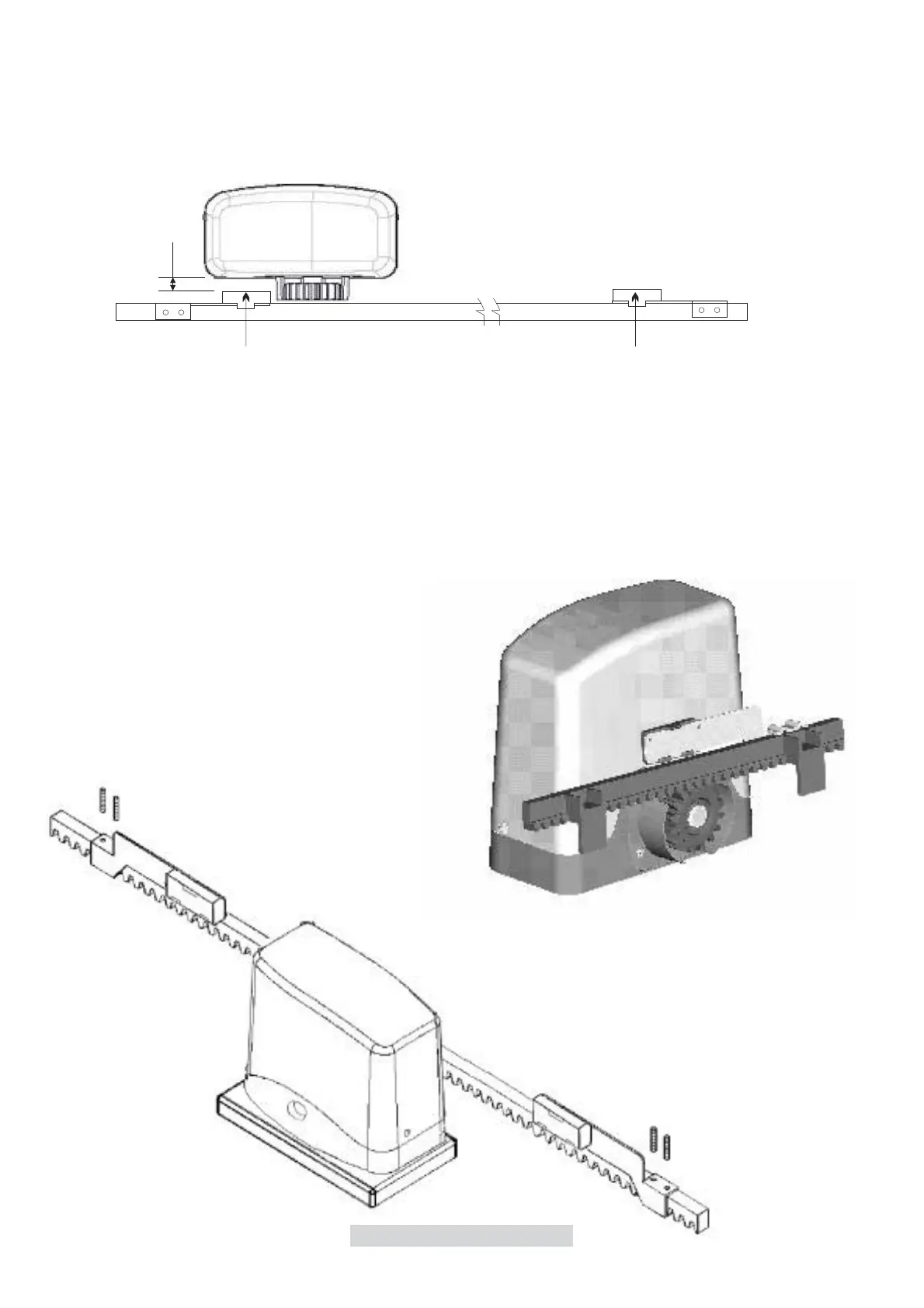

Positionner les brides/pattes de fin de course de façon à ce que le point indiqué (S)
en fig.10 soit au centre du pignon. La distance à respecter
entre aimants et moteurs doit être entre 5 et 10 mm.
Fixer l'équerre-support du fin de course au
moyen des goujons (figure 11).
fig.11
9
S
Max 10 mm
S
Fig.10
S
En cas les fins de course ne sont pas reconnus par l'armoire, nous conseillons aux usagers
de tourner les magnéts de 180° autour l'axe horizontal de l'étrier metallique où les magnets
sont fixés.
