FIJACION DE LA CREMALLERA
8

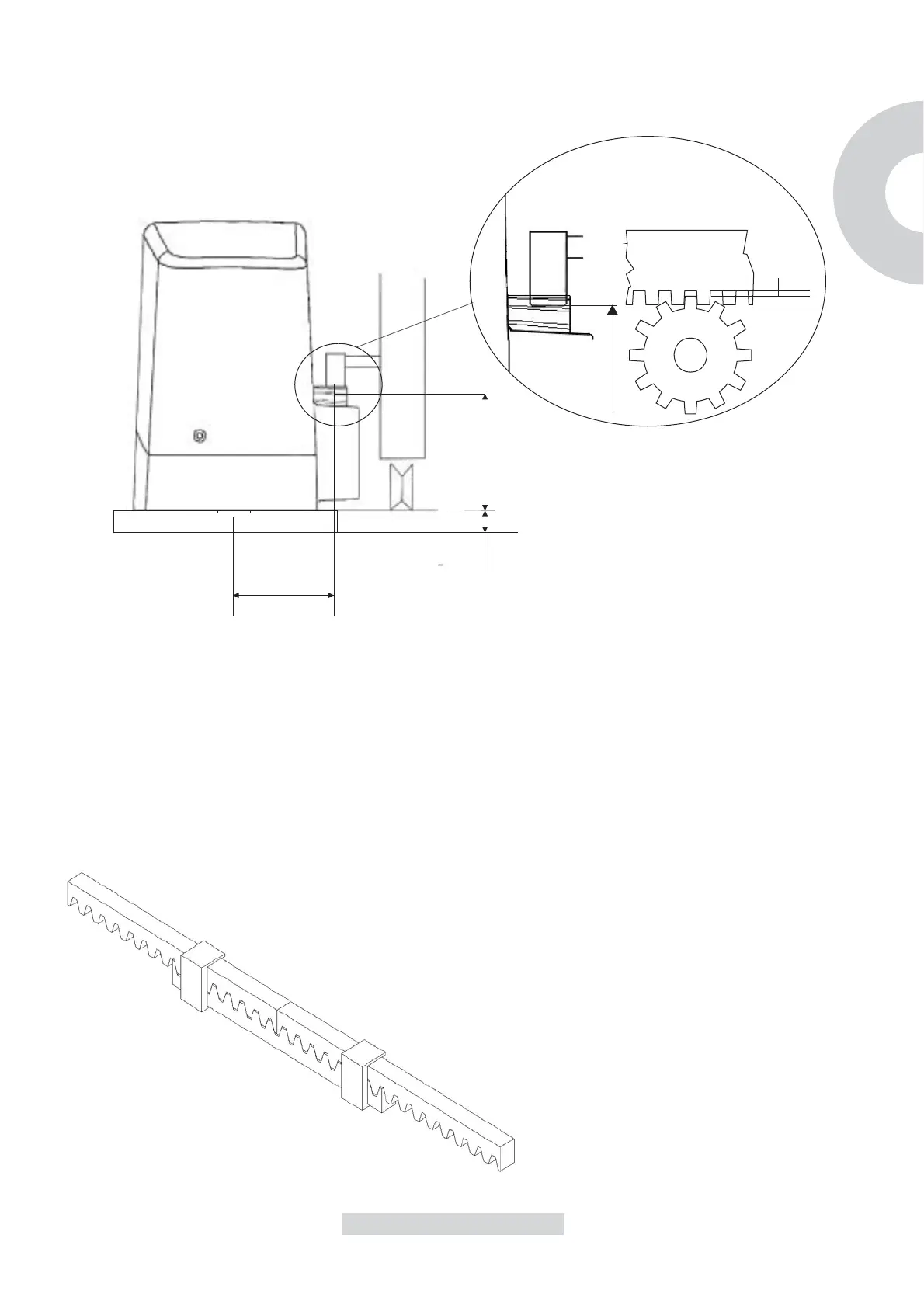

Fig.9
Desbloquear el motorreductor en el modo indicado en la fig. 2 y llevar la reja en apertura total.
Apoyar un elemento de la cremallera en el piñón y fijar el mismo con tornillos y distanciadores
en la reja. Desplazar manualmente la reja llevando el piñón en correspondencia del último
distanciador. Fijar el elemento de la cremallera definitivamente.
Para un posicionamiento correcto de
los otros elementos y garantizar su
rectilineidad, es necesario utilizar un
elemento de la cremallera utilizándolo
como apoyo y punto de referencia (fig. 9).
Además es necesario garantizar un
espacio de aire entre la cremallera y
el piñón de 2 mm para que el peso de
la reja no cargue sobre el piñón del
motorreductor (como en la fig. 8).
85 mm
1mm
fig.8
10
E
85
86mm
