FISSAGGIO CREMAGLIERA
85 mm
1mm

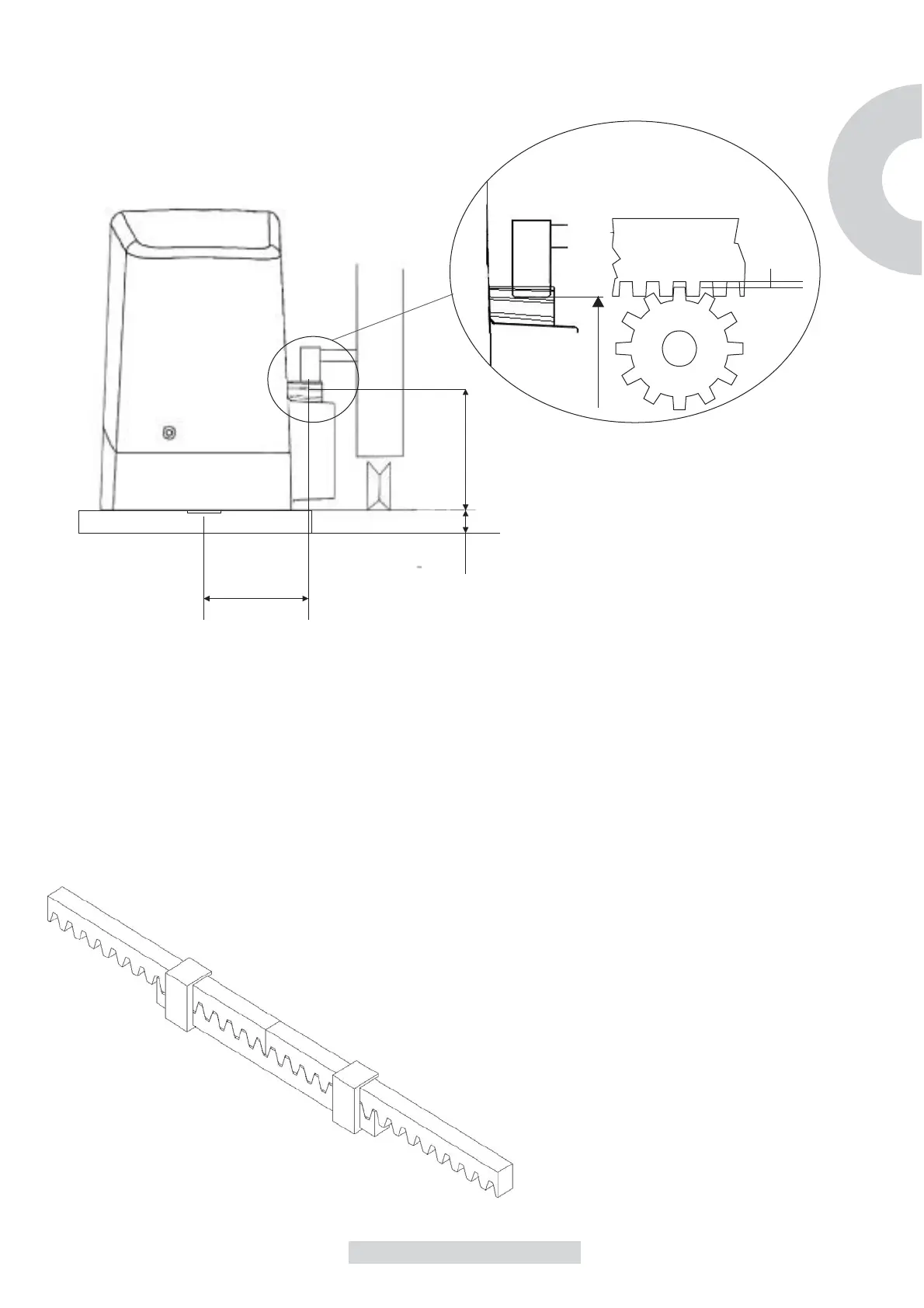

fig.8
Fig.9
10
Sbloccare il motoriduttore nel modo indicato in fig.2 e portare il cancello in completa apertura.
Appoggiare un elemento di cremagliera al pignone, e fissare lo stesso con viti e distanziali al
cancello.
Spostare manualmente il cancello portando il pignone in corrispondenza dell’ultimo
distanziale.
Fissare l’elemento di cremagliera definitivamente.
Per un corretto posizionamento degli altri
elementi e garantire la loro rettilineità, è
necessario utilizzare un elemento di
cremagliera usandolo come appoggio e
riferimento (fig.9).
Bisogna garantire inoltre un’aria fra
cremagliera e pignone di 2 mm così da non
far gravare il peso del cancello
sul pignone del motoriduttore (come in fig.8).
