Key Automation TURBO 30 - Baterías; Fijación Contraplaca

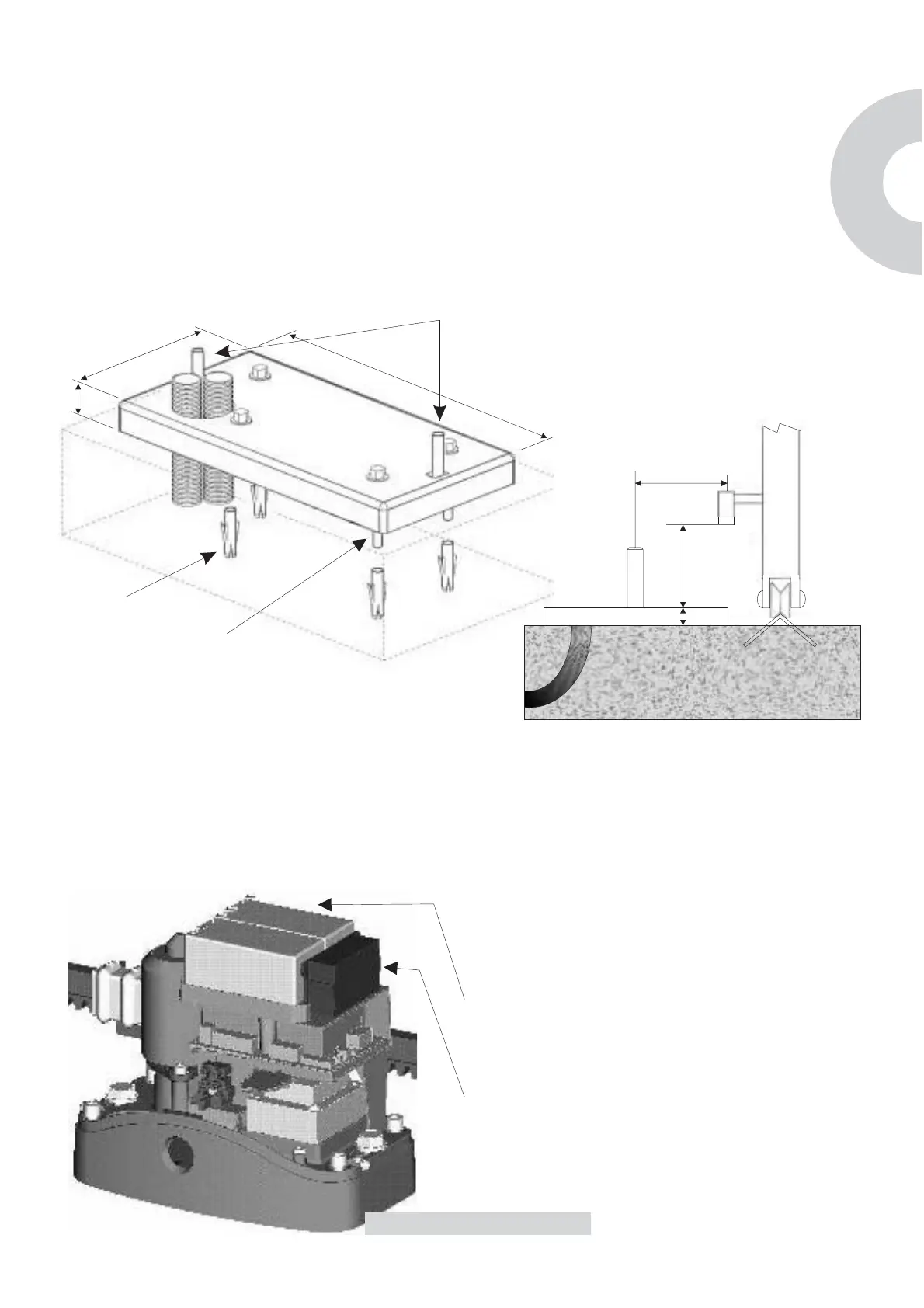

FIJACIÓN CONTRAPLACA
N.B. Es necesario conocer las dimensiones de la cremallera para poder calcular
con precisión el posicionamiento de la contraplaca.
6
E
Respetando las dimensiones totales, fijar en el piso la placa de base por medio
de 4 sólidos tornillos de expansión (C) y los tornillos incluidos (B) o embeberla en el
hormigón .
ByCnoestán incluidos
Predisponer una o varias para el paso de los cables eléctricos.
914
255
10
fig.3
Atención : poner en posición los dos bulones ( A ) incluidos debajo de la placa en los
orificios cuadrados.
A
C
B
BATERÍAS
Turbo 30 está provisto de una base para
poder instalar dos baterías
TIPO: 12V 1,2Ah
DIM : 44x98x52
Se tienen que conectar con un cargador de
baterías modelo: 900CABAT30
TO C L R
LA
REMA LE A
85
10
86
Fig.4
