FIJACION DEL FIN DE CARRERA
La reja debe estar equipada con topes en la apertura y en el cierre que impidan el
descarrilamiento de la misma reja.
La posición de los topes debe garantizar que los soportes de fin de carrera no se
choquen con el piñón.

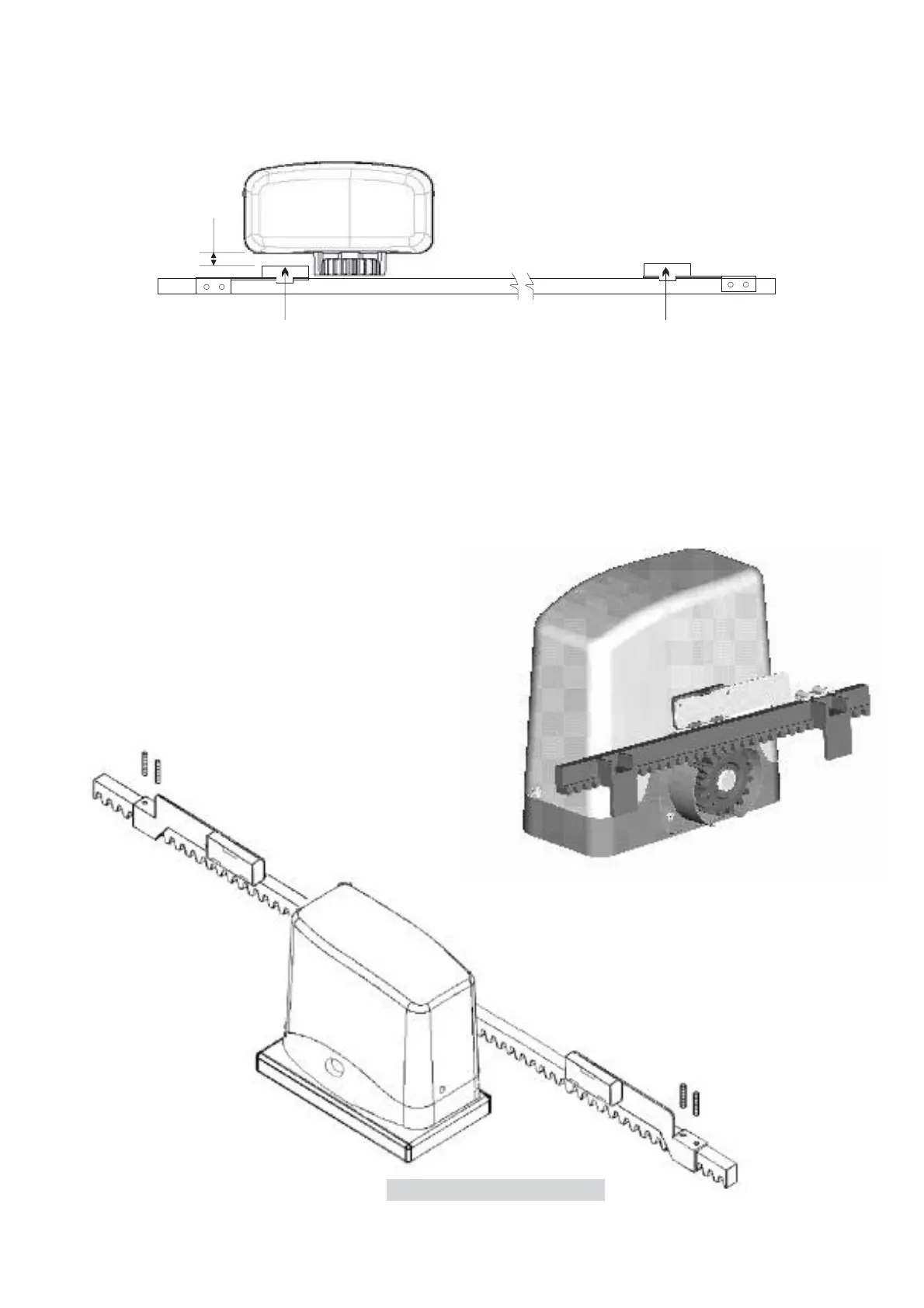

Poner los soportes de final de carrera para que el punto indicado ( S ) en la fig.10 esté en el
centro del piñón. La distancia a mantener entre los
imanes y el motor debe ser entre 5 y 10 mm.
Fijar el soporte del fin de carrera mediante los
tornillos sin Cabeza (fig. 11).
fig.11
9
S
Max 10 mm
S
Fig.10
S
En el caso de que el equipo no detecte el final de carrera, aconsejamos girar los
imanes 180º sobre el brazo metálico horizontal donde están fijados los imanes
