FIXAÇÃO DA CREMALHEIRA
Desbloqueie o motorredutor seguindo as indicações das figs. 2 e abra totalmente o portão.
Apoie um elemento da cremalheira no pinhão e fixe-o no portão com parafusos e espaçadores.
Mova o portão manualmente para pôr o pinhão na posição correspondente ao último
espaçador. Fixe o elemento da cremalheira definitivamente.

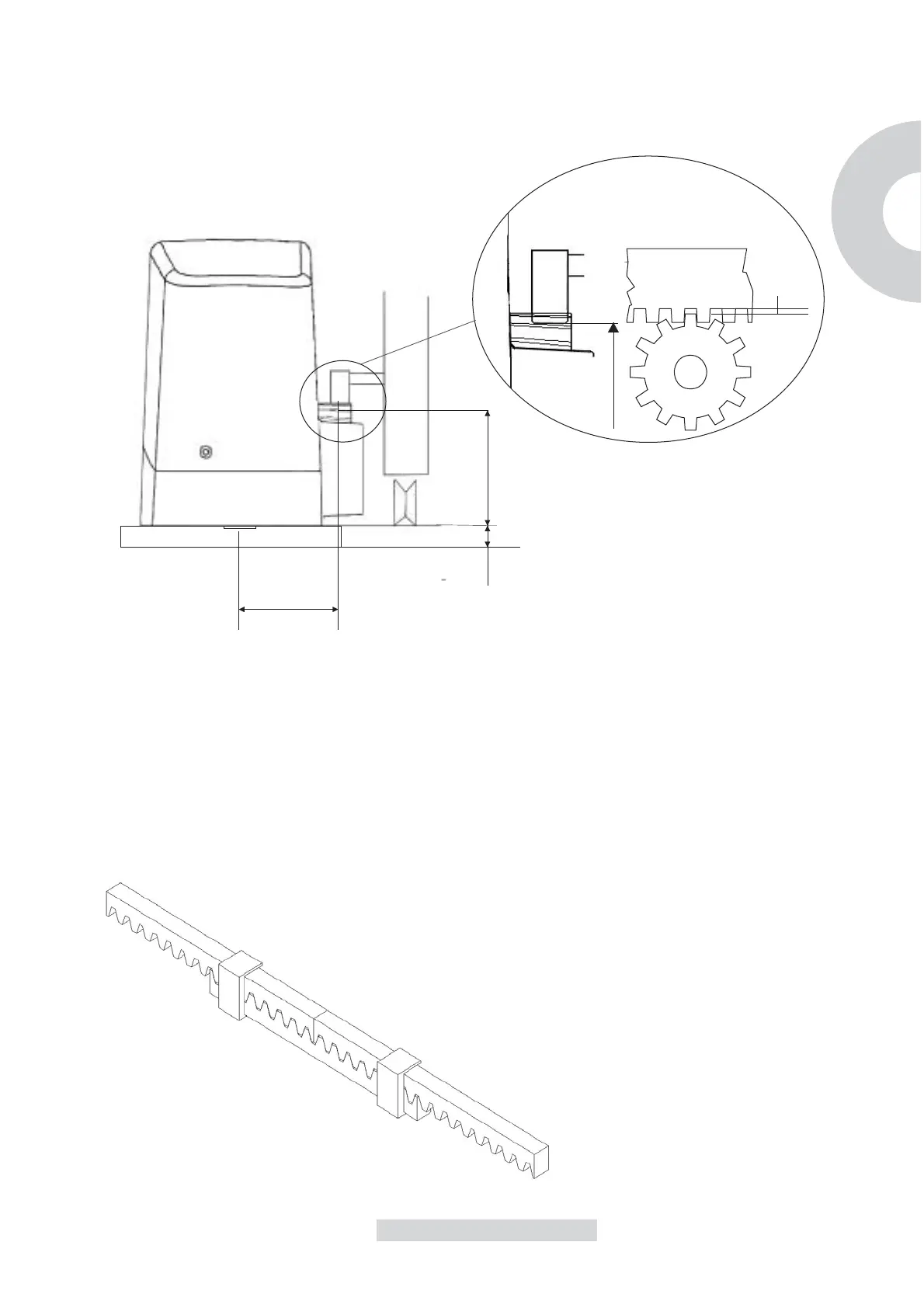

Para obter o posicionamento correcto
dos outros elementos e garantir a sua
rectilinearidade, é preciso utilizar um
elemento de cremalheira como apoio e
referência (fig. 9). Também se deve
garantir uma folga de 2 mm entre a
cremalheira e o pinhão para que o
peso do portão não sobrecarregue o pinhão
do motorredutor (conforme indicado na fig. 8).
8
Fig.9
85 mm
1mm
fig.8
10
P
85
86mm
P
