OUTILS REQUIS

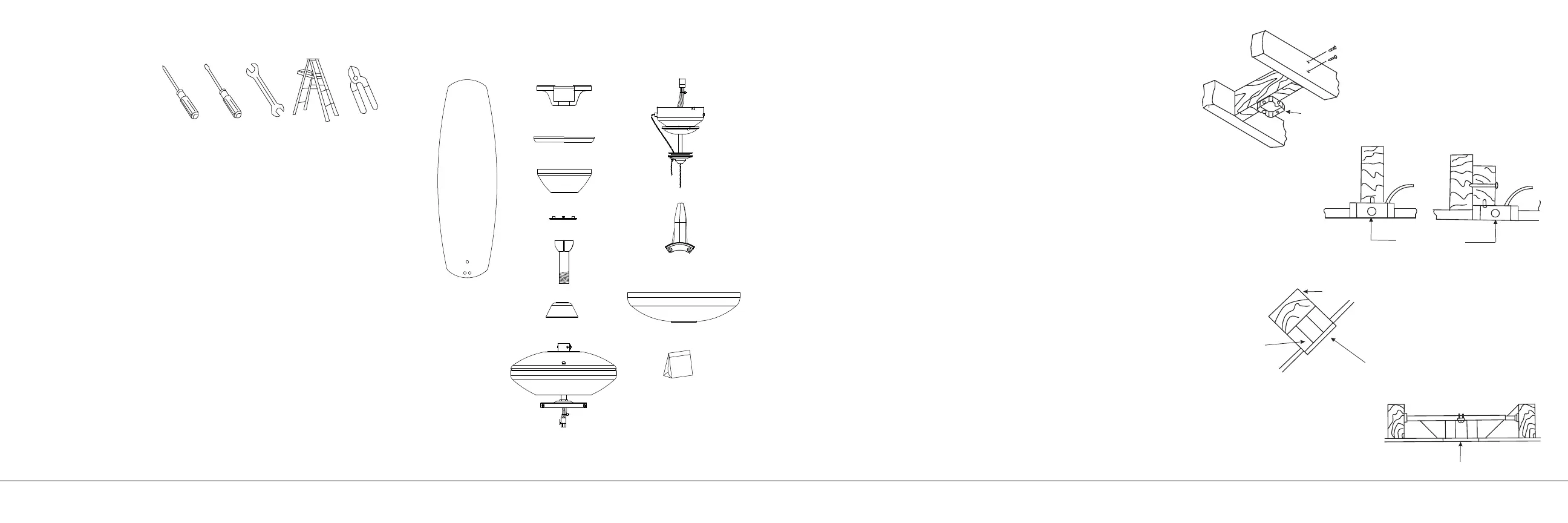

CONTENU DE L’EMBALLAGE
• Tournevis cruciforme
• Tournevis plat
• Clé de 11 mm
• Escabeau
• Coupe-fils
Déballez votre ventilateur et vérifiez le contenu de l’emballage. Les articles
suivants devraient s’y trouver :
A. Pales de ventilateur (5)
B. Support de montage au plafond
C. Anneau décoratif du pavillon
D. Pavillon
E. Couvercle de pavillon
F. Ensemble rotule sphérique/
tige de suspension
G. Couvercle d’accouplement
H. Moteur du ventilateur
I. Luminaire
J. Supports de pale avec vis
de montage préinstallées (5)
K. Abat-jour en verre
L. Emballage de quincaillerie :
1) Quincaillerie pour câble
de sécurité : vis (1)
2) Joint d’étanchéité (1)
3) Chaînes (tirettes)
et breloques (1)
4) Nécessaire d’équilibrage
5) Quincaillerie de fixation
des pales : vis (15),
rondelles (15)
6) Capuchons de connexion (3)
B
D
F
J
L
A
H
I
E
C
G
K
Outlet box
Provide strong
support
Recessed
outlet box
Ceiling
mounting plate
Outlet box
Outlet box
ANGLED CEILING
MAXIMUM 22°
ANGLE
OPTIONS D’INSTALLATION
Si une boîte de sortie homologuée UL (cUL pour les installations
au Canada) n’est pas déjà installée, veuillez lire les instructions
suivantes. Coupez l’alimentation en retirant les fusibles ou
en déclenchant les disjoncteurs.
Fixer la boîte de sortie directement à la structure du bâtiment.
Utilisez les pièces de fixation et les matériaux de construction
appropriés. La boîte de sortie et son support doivent pouvoir
supporter complètement le plein poids du ventilateur (22,7 kg
[50 lb] maximum). Ne pas utiliser une boîte de sortie en plastique.
Les figures 1, 2 et 3 sont des exemples de diérentes façons
de monter la boîte de sortie.
REMARQUE : Si vous installez le ventilateur de plafond
sur un plafond incliné (en voûte), il se peut que vous ayez
besoin d’une tige de suspension plus longue pour maintenir
un dégagement adéquat entre le bout de la pale et le plafond.
Un dégagement minimum de 30,5 cm (12 po) est suggéré pour
un fonctionnement optimal.
REMARQUE : Selon l’emplacement choisi pour l’installation, il
se peut que vous ayez besoin d’acheter et d’installer un « étrier
à solive » pour soutenir la boîte de sortie. Assurez-vous que l’étrier
à solive que vous achetez est conçu pour une utilisation avec
les ventilateurs de plafond. (Fig. 4)
Fig. 2
Fig. 1
Fig. 3
Fig. 4
Boîte de sortie
Boîte de sortie
Boîte de sortie
Fournir
un support robuste
Plaque de montage
au plafond
Boîte de sortie
encastrée
ANGLE
MAXIMUM DE 22°
POUR PLAFOND
INCLINÉ
