| KICHLER.COM Renew Select, 132 cm |
12 13
AVERTISSEMENT : Pour éviter tout risque de choc électrique,
veillez à couper le courant au tableau de distribution principal.
Suivez les étapes ci-dessous pour brancher le ventilateur
au câblage de la maison. Utilisez les capuchons de connexion
fournis avec le ventilateur. Sécurisez solidement le capuchon
de connexion avec du ruban isolant. Assurez-vous qu’aucun
fil ou connexion n’est desserré.
Étape 1. Connectez le fil d’alimentation (noir) du ventilateur
et le fil d’alimentation (bleu) du luminaire au fil noir d’alimentation
de la maison, comme illustré dans la Fig. 11.
Étape 2. Connectez le fil neutre (blanc) du ventilateur au fil neutre
(blanc) de l’alimentation de la maison.
Étape 3. Connectez le fil de mise à la terre (vert) du ventilateur
au fil de mise à la terre de la maison.
Étape 4. Après avoir connecté les fils, séparez-les de façon
à ce que les fils vert et blanc soient d’un côté de la boîte de sortie
et que les fils noirs soient de l’autre côté.
Étape 5. Tournez les capuchons de connexion vers le haut
et poussez les fils à l’intérieur de la boîte de sortie.

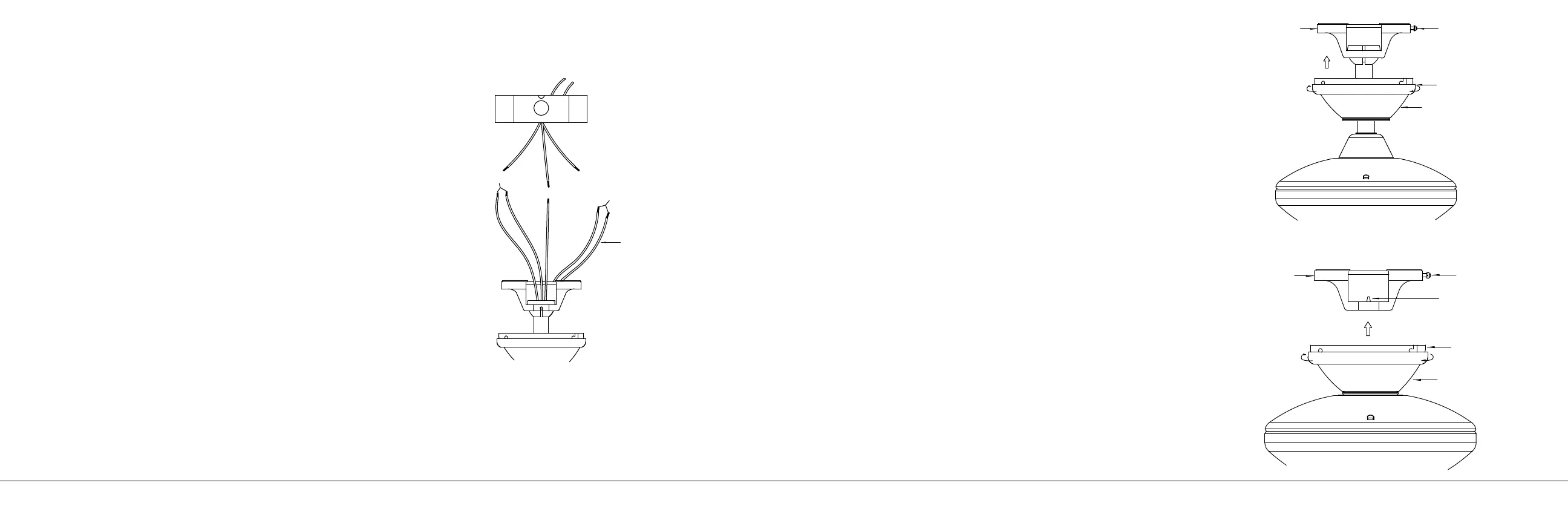

Fig. 11
CONNEXIONS ÉLECTRIQUES
Black
Green or Bare
Outlet box
in the ceiling
White
Green
Black
Blue
Ground to
mounting bracket
or downrod
Boîte de sortie
au plafond
Vert ou dénudé
Du sol au support
de montage ou à la
tige de suspension
Noir
Noir
Bleu
Vert
Blanc
FINALISATION DE L’INSTALLATION
DU MOTEUR
Installation standard au plafond
Étape 1. Rentrez toutes les connexions dans la boîte de sortie au plafond.
Étape 2. Faites glisser le pavillon jusqu’au plafond et fixez-la au support
de montage au plafond, à l’aide des 4 vis sur le bord supérieur du support
de montage. Insérez chaque vis à travers le trou de montage du pavillon
dans le support de montage. Serrez bien toutes les vis. (Fig. 12)
Fig. 12
Installation près du plafond
Étape 1. Rentrez toutes les connexions dans la boîte de sortie au plafond.
Étape 2. Retirez le ventilateur du crochet du support de montage
au plafond. Fixez le ventilateur au support de montage au plafond à l’aide
de 4 vis situées sur le bord supérieur du support de montage.
Alignez les encoches en trou de serrure du pavillon avec les têtes de vis
de montage sur les côtés du support de montage. Soulevez et tournez
le ventilateur jusqu’à ce que les têtes des vis de montage se trouvent
dans l’extrémité étroite des encoches en trou de serrure.
Étape 3. Assurez-vous que les quatre vis de montage sont bien serrées.
(Fig. 13)
Ceiling mounting
bracket
Screws & Washers
Canopy
Decoration ring
Screw & Washer
Ceiling mounting
bracket
Decoration ring
Canopy
Hook
Fig. 13
Pavillon
Pavillon
Support de montage
au plafond
Support de montage
au plafond
Vis et rondelles
Anneau décoratif
Crochet
Vis et rondelle
Anneau décoratif
