Kichler Lighting Renew Select - Opciones de Montaje

Renew Select de 52 plg (1.32 m) |
7
Outlet box
Provide strong
support
Recessed
outlet box
Ceiling
mounting plate
Outlet box
Outlet box
ANGLED CEILING
MAXIMUM 22°
ANGLE
OPCIONES DE MONTAJE
De no existir una caja de montaje aprobada por UL (cUL,
para instalación en Canadá), leer bien las siguientes instrucciones.
Desconecta la energía retirando los fusibles o apagando
los cortacircuitos.
Asegura la caja eléctrica directamente a la estructura de la
edificación. Usa sujetadores y materiales de construcción
apropiados. La caja eléctrica y su soporte tienen que sostener
completamente el peso total del ventilador (hasta 50 lb = 22.7 kg).
No uses cajas eléctricas de plástico.

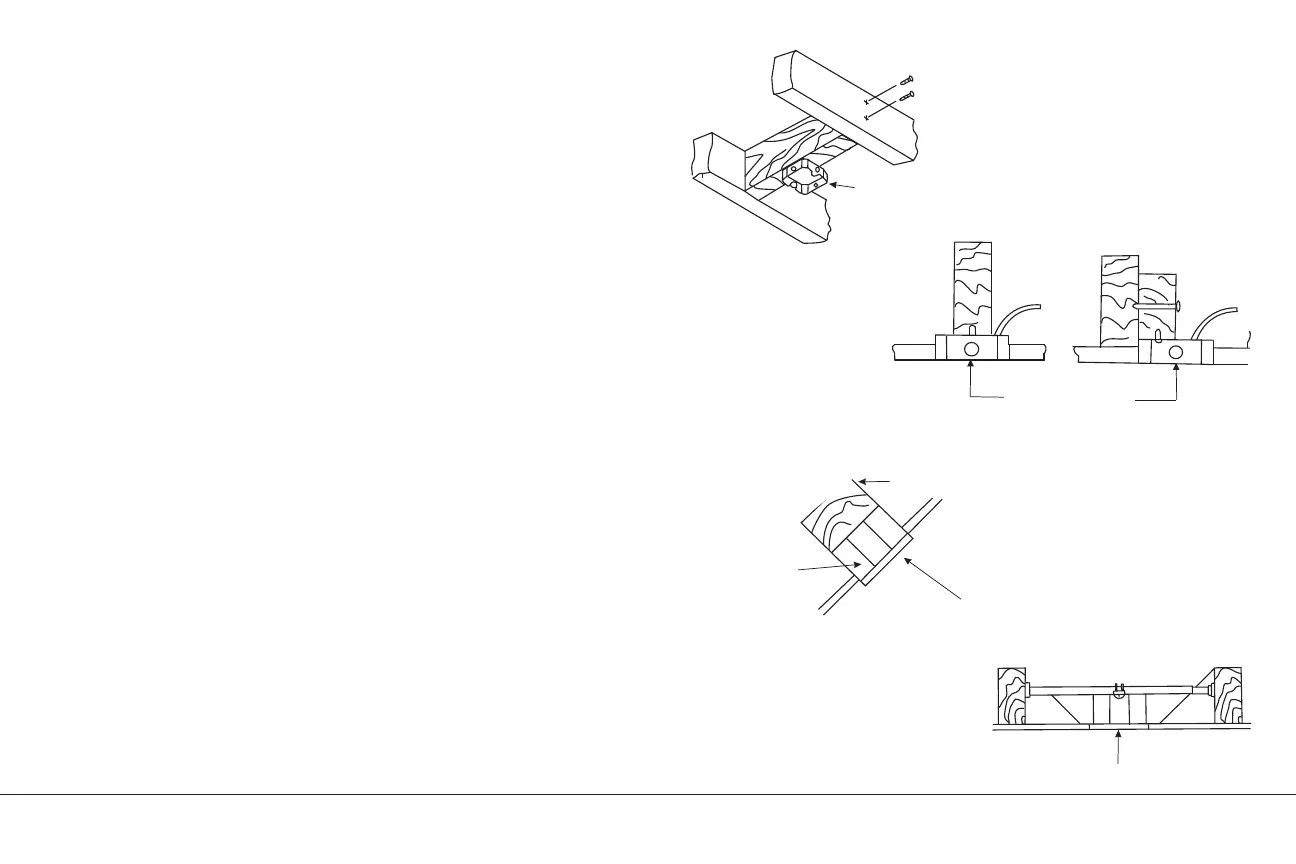

Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montar
la caja eléctrica.
NOTA: Si estás instalando el ventilador de techo en un techo
inclinado (abovedado), tal vez necesites un tubo bajante más largo
para mantener el espacio adecuado entre las aspas y el techo.
Se sugiere un espacio libre mínimo de 12 plg (30.5 cm) para un
funcionamiento óptimo.
NOTA: En función de la ubicación de instalación que hayas elegido,
tal vez necesites comprar e instalar un «soporte de viga» para
sostener la caja eléctrica. Asegúrate de que el soporte de viga
que compres esté diseñado para usar con ventiladores de techo.
(Fig. 4)
Fig. 2
Fig. 1
Fig. 3
Fig. 4
Caja eléctrica
Caja eléctrica
Caja eléctrica
Provee un
soporte fuerte
Placa de montaje
en el techo
Caja
eléctrica
empotrada
ÁNGULO MÁXIMO DE
INCLINACIÓN EN
EL CIELO RASO
DE 22º
