Kichler Lighting Renew Select - Cómo Finalizar la Instalación del Motor

Renew Select de 52 plg (1.32 m) |
13
CÓMO FINALIZAR LA INSTALACIÓN
DEL MOTOR
Instalación estándar en techo
Paso 1. Coloca todas las conexiones apropiadamente en la caja eléctrica
del techo.
Paso 2. Desliza la cubierta hasta el techo y asegúrala al soporte
de montaje de techo usando 4 tornillos en el borde superior del soporte
de montaje. Inserta cada tornillo en el orificio de montaje de la cubierta
y dentro del soporte de montaje. Aprieta firmemente todos los tornillos.
(Fig. 12).

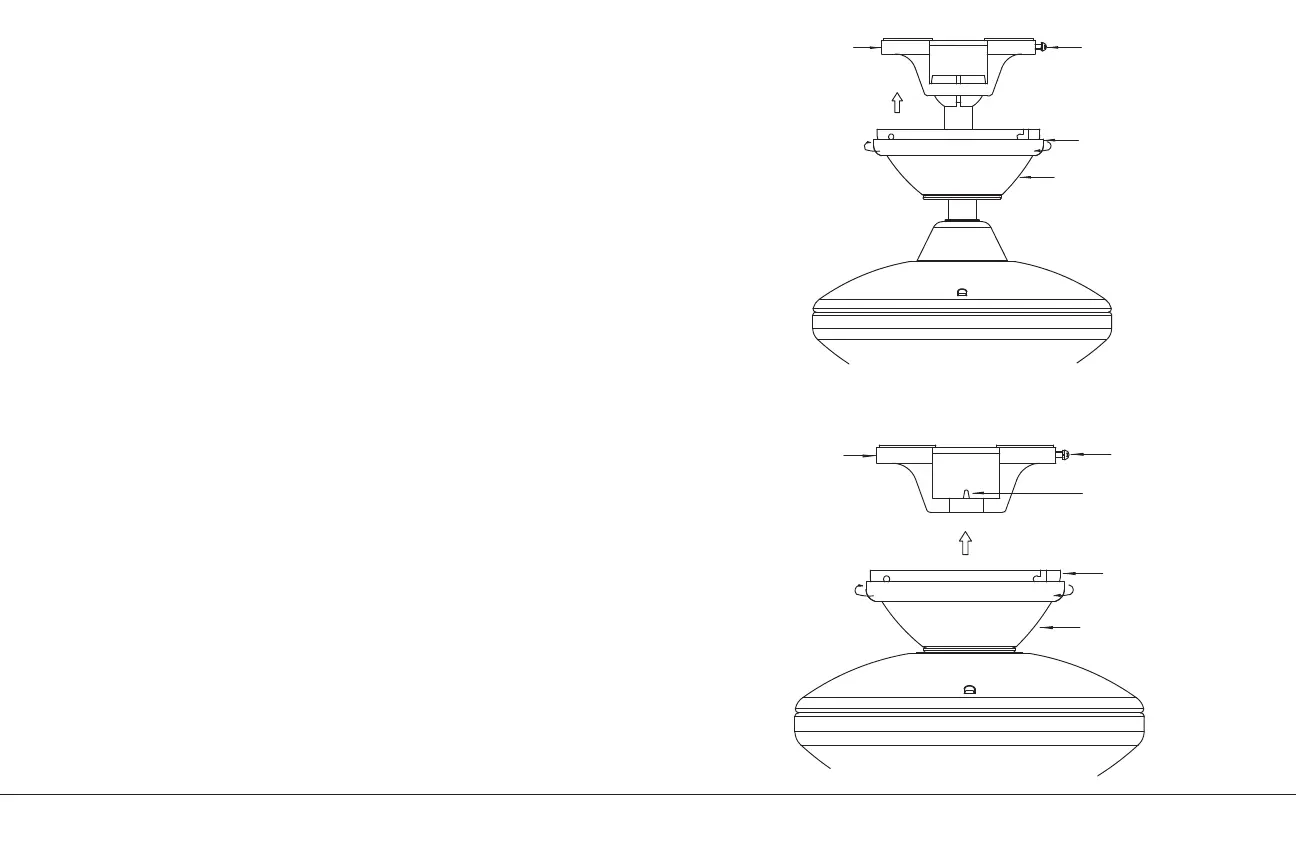

Fig. 12
Instalación cerca del techo
Paso 1. Coloca todas las conexiones apropiadamente en la caja
eléctrica del techo.
Paso 2. Retira el ventilador del gancho del soporte de montaje
de techo. Fija el ensamblaje del ventilador en el soporte de montaje
de techo usando 4 tornillos en el borde superior del soporte
de montaje.
Alinea las ranuras tipo ojo de cerradura que están en la cubierta
con las cabezas de los tornillos de montaje en los laterales
del soporte de montaje. Levanta y gira el ensamblaje del ventilador
hasta que las cabezas de los tornillos de montaje queden en
el extremo angosto de las ranuras tipo ojo de cerradura.
Paso 3. Asegúrate de que los tornillos de montaje están apretados.
(Fig. 13)
Ceiling mounting
bracket
Screws & Washers
Canopy
Decoration ring
Screw & Washer
Ceiling mounting
bracket
Decoration ring
Canopy
Hook
Fig. 13
Cubierta
Cubierta
Soporte de montaje
en techo
Soporte
de montaje
en techo
Tornillos y arandelas
Aro decorativo
Gancho
Tornillo y arandela
Aro decorativo
