INSTALLATION DES PALES
DU VENTILATEUR
ATTENTION : Retirez les blocs d’expédition en caoutchouc fixés sur
la face du moteur. Ces blocs empêchent le moteur de bouger pendant
le transport et DOIVENT être retirés pendant l’installation.
Étape 1. Fixez la pale au support de pale à l’aide des vis et rondelles,
comme illustré dans la figure 14. Commencez à insérer la vis dans
le support. Répétez l’opération pour les deux autres vis.
Étape 2. Veillez à ce que la pale soit droite et serrez bien chaque vis.
Étape 3. Serrez la pale sur le moteur à l’aide des vis de montage
« préinstallées » du support de pale.
INSTALLATION DU LUMINAIRE
REMARQUE : Avant de poursuivre l’installation, vérifiez que le courant
est toujours coupé au disjoncteur principal ou que le fusible approprié
a été retiré. La mise hors tension à l’aide d’un interrupteur mural n’est pas
susante pour prévenir les chocs électriques.
Étape 1. Tout en tenant le boîtier du commutateur sous votre ventilateur
de plafond, poussez les connecteurs de fils carrés ensemble. Un pour
le ventilateur et un pour le boîtier du commutateur. (Fig. 15)
REMARQUE : Ces connecteurs sont munis d’un code couleur
et s’enclenchent UNIQUEMENT lorsque les bandes colorées sont
appariées (alignées).
Étape 2. Poussez soigneusement tous les fils dans le boîtier du
commutateur. Fixez le boîtier du commutateur sur l’anneau de fixation
avec les vis fournies. Veillez à ce que chaque vis soit bien serrée. (Fig. 15)

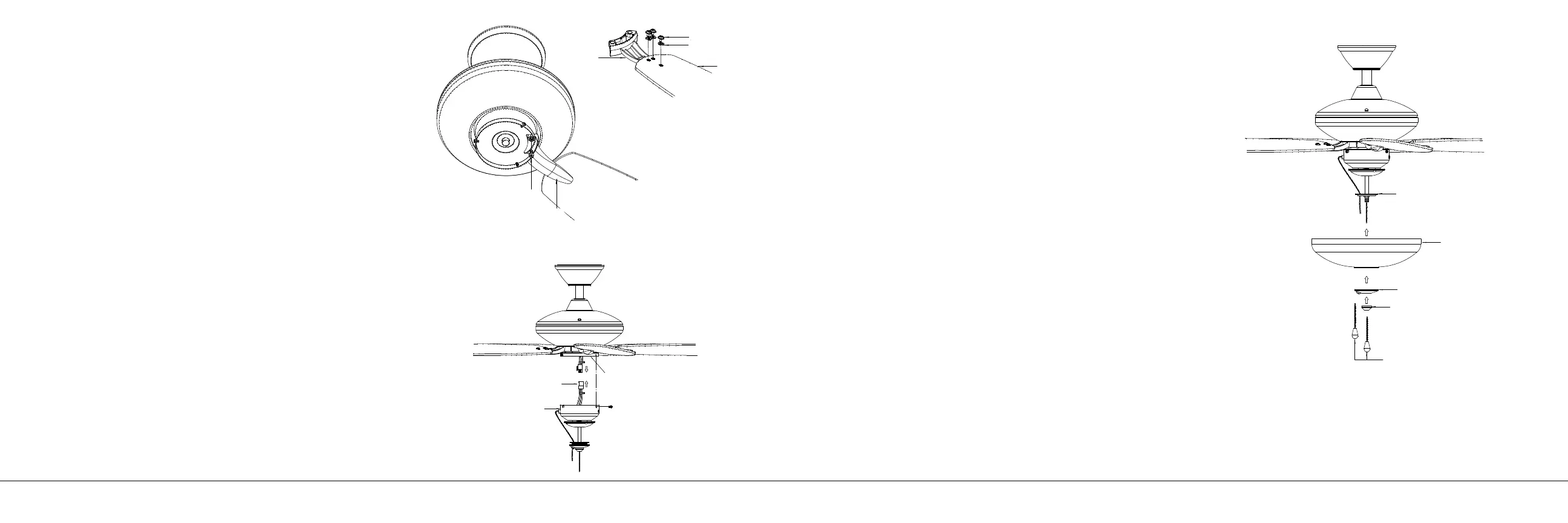

Fig. 14
Fig. 15
Washer
Screw
Blade arm
Blade
Screw
Screws
Switch housing
Wire connector
Mounting ring
Bras de pale
Bras de pale
Vissez
Vis
Rondelle
Pale
Anneau de xation
Vis
Capuchon de connexion
Boîtier du commutateur
FIXATION DE L’ABAT-JOUR EN VERRE
Étape 1. Dévissez le faîteau et retirez le support d’abat-jour en verre
de la douille du luminaire (Fig. 16)
Étape 2. Soulevez l’abat-jour en verre avec précaution jusqu’au
luminaire, en faisant passer la tirette du luminaire et du ventilateur
dans l’ouverture centrale de l’abat-jour en verre. Faites passer la
tirette du luminaire dans l’ouverture centrale du support d’abat-jour
en verre et dans le faîteau. Faites passer la tirette du ventilateur
dans l’ouverture désaxée du support d’abat-jour en verre.
Étape 3. Lorsque l’abat-jour en verre a été soulevé avec précaution
jusqu’au luminaire, de sorte que le filetage de la douille du luminaire
ressort du bas de l’abat-jour en verre, soulevez le support d’abat-
jour en verre jusqu’à l’abat-jour en verre, en le faisant passer sur
le filetage de la douille du luminaire. Vissez le faîteau sur le filetage
qui ressort du bas du support d’abat-jour en verre. Serrez le faîteau
à la main uniformément afin de bien fixer le verre. NE PAS TROP
SERRER. (Fig. 16)
Étape 4. Attachez les breloques aux tirettes. (Fig. 16)
Glass shade
Glass holder
Finial
Fob
Light kit
Fig. 16
Breloque
Faîteau
Support d’abat-jour
Abat-jour en verre
Luminaire
