ACCROCHAGE DU MOTEUR
Installation près du plafond
Étape 1. Faites passer les fils d’alimentation de 120 volts par l’orifice
central du support de suspension de plafond, comme illustré sur
la Fig. 5.
Étape 2. Fixez le support de suspension sur la boîte de sortie
au plafond, à l’aide des vis et rondelles fournies avec cette dernière.

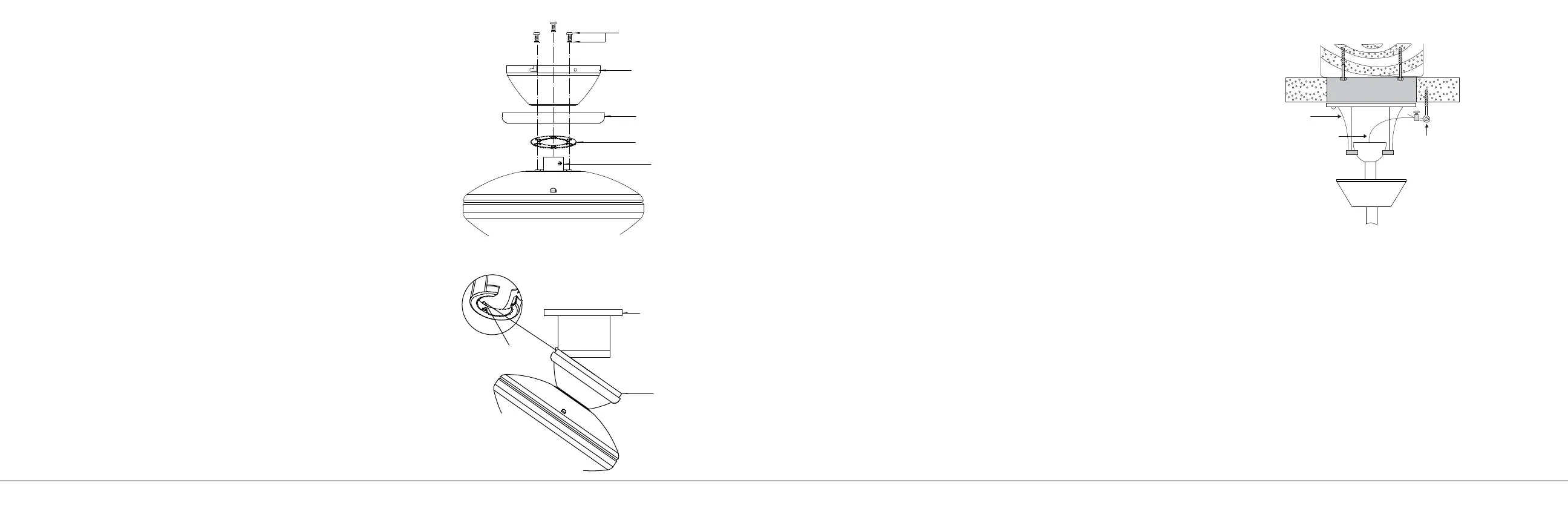

Étape 3. Retirez trois des six vis et rondelles de blocage (une sur
deux) du collet situé en haut du moteur (Fig. 8)
Étape 4. Placez le pavillon au plafond avec l’anneau décoratif et le
joint d’étanchéité par-dessus le collet situé en haut du moteur.
Alignez les trous de montage sur ceux du moteur et serrez au
moyen des trois vis et rondelles de blocage fournies. (Fig. 8)
Étape 5. Serrez solidement les vis de montage.
AVERTISSEMENT : Un serrage insusant des trois vis à l’étape 5
peut entraîner le desserrage du ventilateur et sa chute éventuelle.
Étape 6. Suspendez le ventilateur au crochet du support de
montage. Assurez-vous que le pavillon est complètement fixé
au crochet, comme illustré dans la Fig. 9. Ceci vous permettra
d’eectuer les connexions électriques.
Ceiling mountin
g
bracket
Canopy
Hook
Fig. 8
Fig. 9
Screws and Lock
washers(3 of 6 places)
Canopy
Gasket
Collar
Decoration ring
Vis et rondelles de blocage
(3emplacements sur 6)
Pavillon
Pavillon
Anneau décoratif
Joint d’étanchéité
Collet
Support de montage
au plafond
Crochet
INSTALLATION DU CÂBLE DE SUPPORT
DE SÉCURITÉ
(pour les installations au Canada UNIQUEMENT)
Fig. 10
Hanger bracket
Safety cable
Attach safety cable
to ceiling joist with
screw
Support desuspension
Câble de sécurité
Fixez le câble de sécurité
à la solive de plafond
avec une vis
Un câble de support de sécurité est fourni pour aider à empêcher
le ventilateur de plafond de tomber; veuillez l’installer comme suit.
Étape 1. Fixez la vis à bois à la solive de plafond, à côté du support de
montage. (Fig. 10)
Étape 2. Réglez la longueur du câble de sécurité pour lui permettre
d’atteindre la vis en tirant l’excès de câble par le serre-câble, jusqu’à
ce que la longueur totale soit correcte, remettez l’extrémité du câble
dans le serre-câble en formant une boucle à l’extrémité du câble.
Serrez bien le serre-câble. Placez maintenant la boucle à l’extrémité
du câble de sécurité fermement par-dessus la vis à bois.
REMARQUE : Bien que le câble de support de sécurité ne soit
requis que pour les installations au Canada, il est recommandé
d’eectuer cette fixation avec toutes les installations.
