SUSPENSION DU VENTILATEUR
N’OUBLIEZ PAS de couper le courant avant de commencer.
Pour installer correctement votre ventilateur de plafond, suivez
les étapes suivantes.
REMARQUE : Ce ventilateur de plafond est fourni avec deux
options d’installation; l’installation standard au plafond à l’aide d’une
tige de suspension avec rotule sphérique, et l’installation « près
du plafond ». L’installation « près du plafond » est recommandée
pour les pièces dont la hauteur de plafond est inférieure à 2,44 m
(8 pi), ou dans les endroits où l’on souhaite disposer d’un espace
supplémentaire entre le sol et les pales du ventilateur.
cULus Listed
outlet box
Ceiling
mounting
bracket
Mounting screws
(supplied with electrical box
)
Washer
120V wires

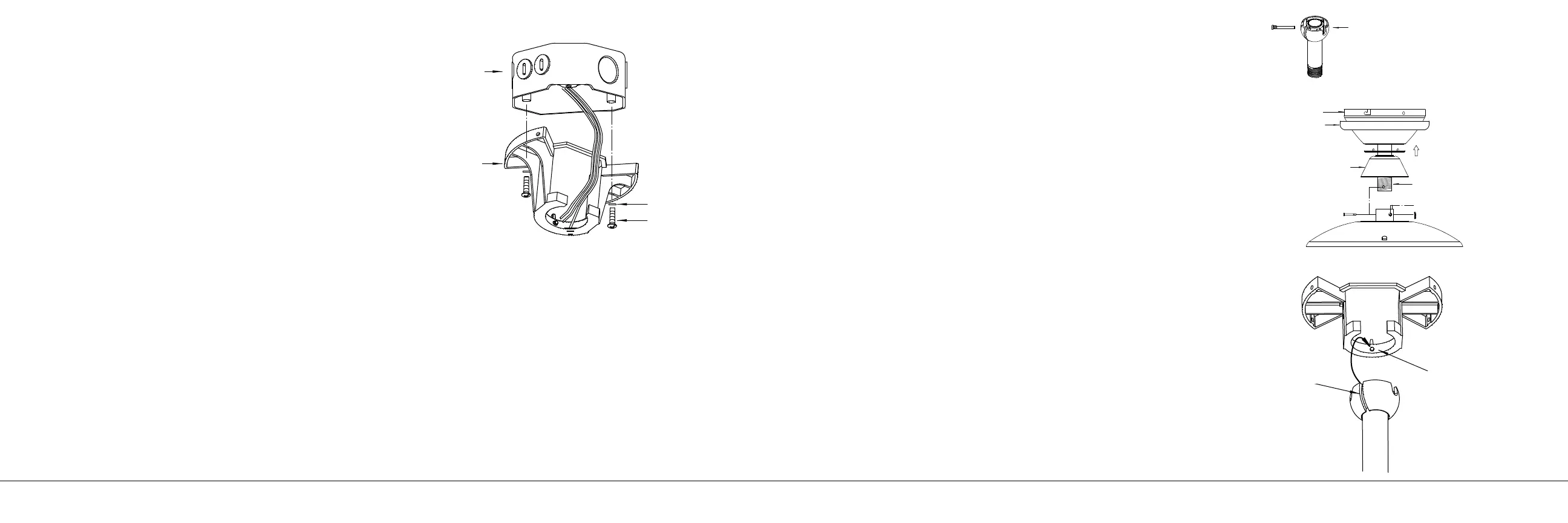

Fig. 5
Boîte électrique
homologuée cULus
Fils de 120volts
Support
demontage
auplafond
Rondelle
Des vis de montage
(fournies avec la boîte électrique)
ACCROCHAGE DU MOTEUR
Installation standard au plafond
Étape 1. Faites passer les fils d’alimentation de 120 volts par l’orifice
central du support de suspension de plafond, comme illustré sur
la Fig. 5.
Étape 2. Fixez le support de suspension sur la boîte de sortie au plafond,
à l’aide des vis et rondelles fournies avec cette dernière.
Étape 3. Retirez la goupille d’attelage, la goupille de sécurité et les vis
de pression du haut du moteur.
Étape 4. Faites passer les fils sortant du dessus du moteur du
ventilateur à travers le couvercle d’accouplement, le couvercle
de pavillon, le pavillon, l’anneau décoratif, puis à travers la rotule
sphérique et la tige de suspension. (Fig. 6)
Étape 5. Alignez les trous au bas de la tige de suspension avec les trous
du collet sur le dessus du boîtier du moteur (Fig. 6). Insérez la goupille
d’attelage avec précaution dans les trous du collet et de la tige de
suspension. Prenez garde à ne pas coincer la goupille contre le câblage
à l’intérieur de la tige de suspension. Insérez la goupille de sécurité dans
le trou voisin de l’extrémité de la goupille d’attelage, jusqu’à ce qu’elle
s’enclenche dans sa position verrouillée.
Étape 6. Serrez fermement les deux vis de pression situées sur le
dessus du moteur du ventilateur. (Fig. 6)
Étape 7. Placez la rotule sphérique de la tige de suspension dans la
douille du support de suspension. (Fig. 7)
Fig. 6
Fig. 7
Registration slot
Check tab
Locking pin
Set screws
Hitch pin
Ceiling canopy
Decoration ring
Coupler cover
Downrod
Cross pin
Hanger ball
Contre-goupille
Pavillon de plafond
Anneau décoratif
Couvercle d’accouplement
Rotule sphérique
desuspension
Vis de pression
Fente de repérage
Languette antiretour
Goupille d’attelage
Goupille de verrouillage
Tige de suspension
