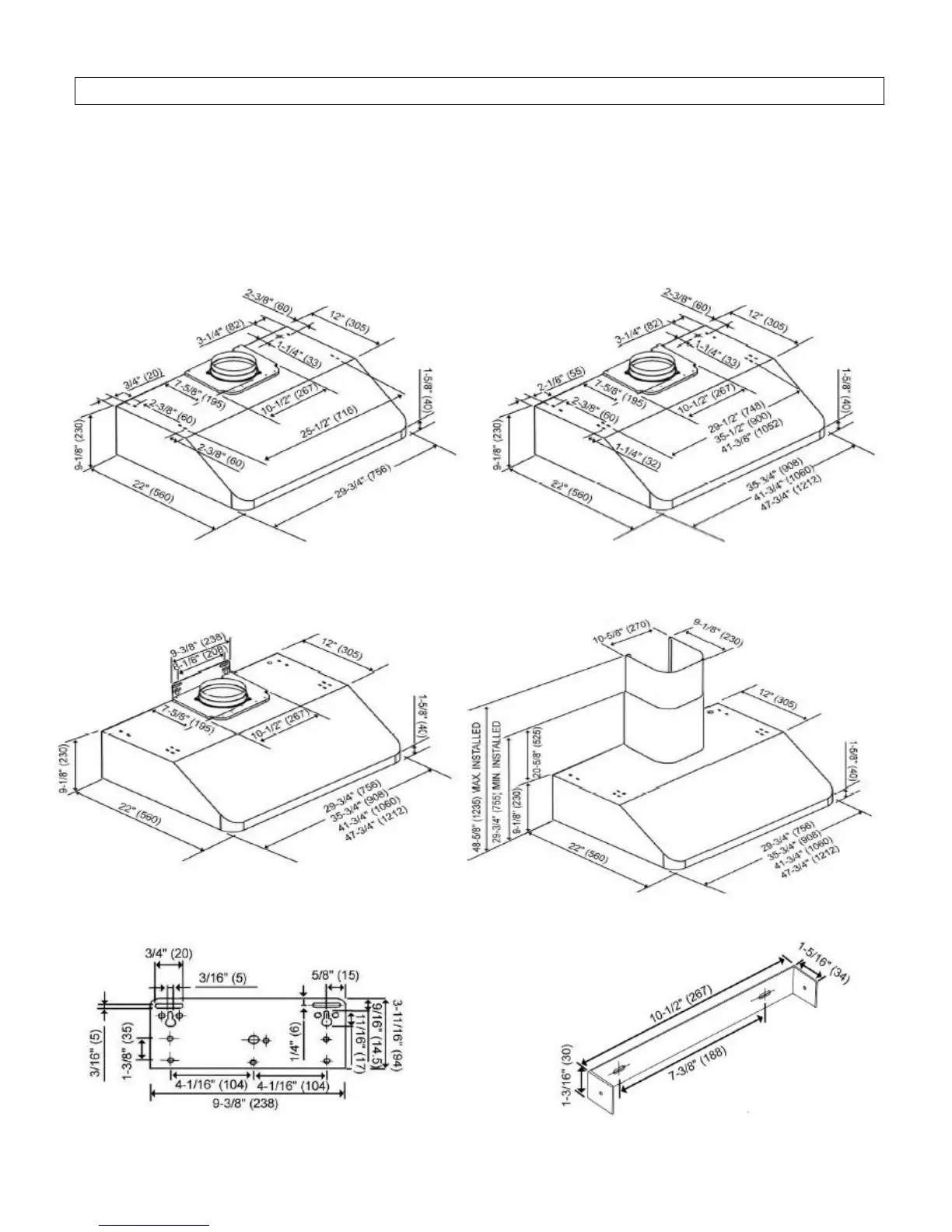

MESURES ET SCHÉMAS
 Toutes les mesures entre parenthèses sont en millimètres.
 Toutes les mesures en pouces sont converties à partir de millimètres. Les mesures en pouces sont
estimées.
INSTALLATION SOUS UNE ARMOIRE
N
o
DE MODÈLE CH9130SQB N
os
DE MODÈLE CH9136SQB
CH9142SQB
CH9148SQB
INSTALLATION AU-DESSUS D'UN ÎLOT
(AVEC COUVRE-CONDUIT EN OPTION)
*** Support de fixation de la hotte *** Support de fixation du couvre-conduit
