Kreg KMA3225 - Ensamblaje

28

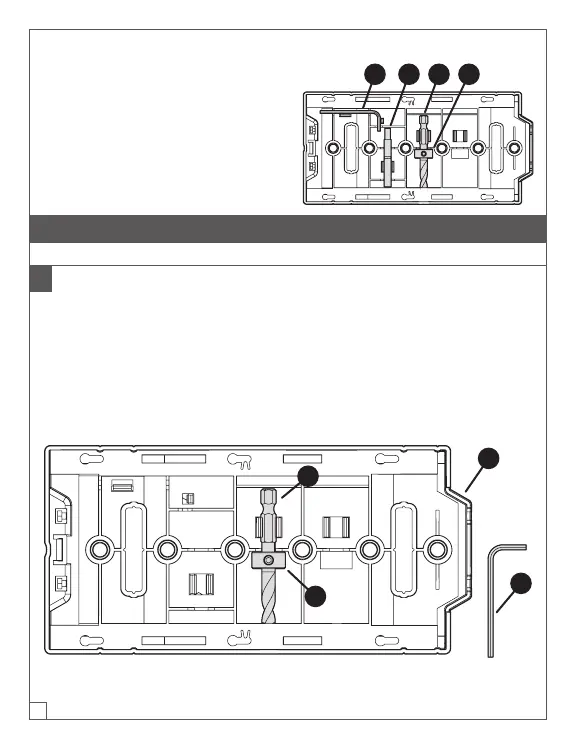

Almacenamiento de herramientas integrado
La guía (A) incluye almacenamiento
integrado para estos artículos:
■ Llave hexagonal (G)
■ Pasador de guía (E)
■ Broca (C) con collarín (D) jad
Ensamblaje
1
Ajuste del collarín en la broca
a. Deslice el collarín (D) en la broca (C).
b. Coloque la broca (C) y el collarín (D) en la ranura de almacenamiento de la parte
posterior de la guía (A).
c. Deslice el extremo de la broca (C) en el oricio del borde de la ranura de
almacenamiento hasta el límite.
d. Coloque el collarín (D) en la cavidad de la ranura de almacenamiento.
e. Use la llave hexagonal (G) para ajustar el tornillo de jación en el collarín (D).
C
D
A
G
G DCE
