Kreg KMA3225 - Montaje

52

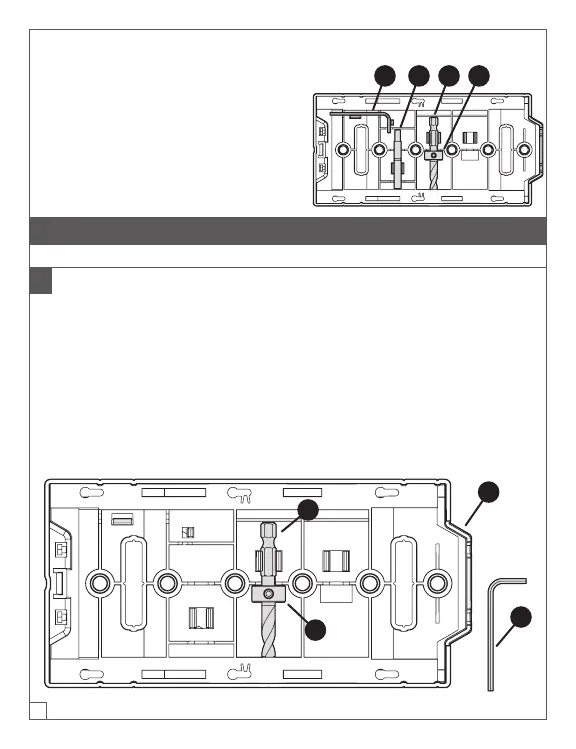

Almacenamiento de herramientas a bordo
La plantilla (A) proporciona un
almacenamiento de herramientas a
bordo para estos elementos:
■ Llave Allen (G)
■ Pasador de indexación (E)
■ Broca (C) con limitador de
profundidad (D)
Montaje
1
Colocar el limitador de profundidad en la broca
a. Deslizar el limitador de profundidad (D) en la broca (C).
b. Colocar la broca (C) y el limitador de profundidad (D) en la ranura de
almacenamiento en la parte posterior de la plantilla (A).
c. Deslizar el extremo de la broca (C) en el agujero del borde de la ranura de
almacenamiento hasta que deje de moverse.
d. Colocar el limitador de profundidad (D) en el hueco de la ranura de
almacenamiento.
e. Usar la llave Allen (G) para apretar el tornillo de jación en el limitador de
profundidad (D).
C
D
A
G
G DCE
