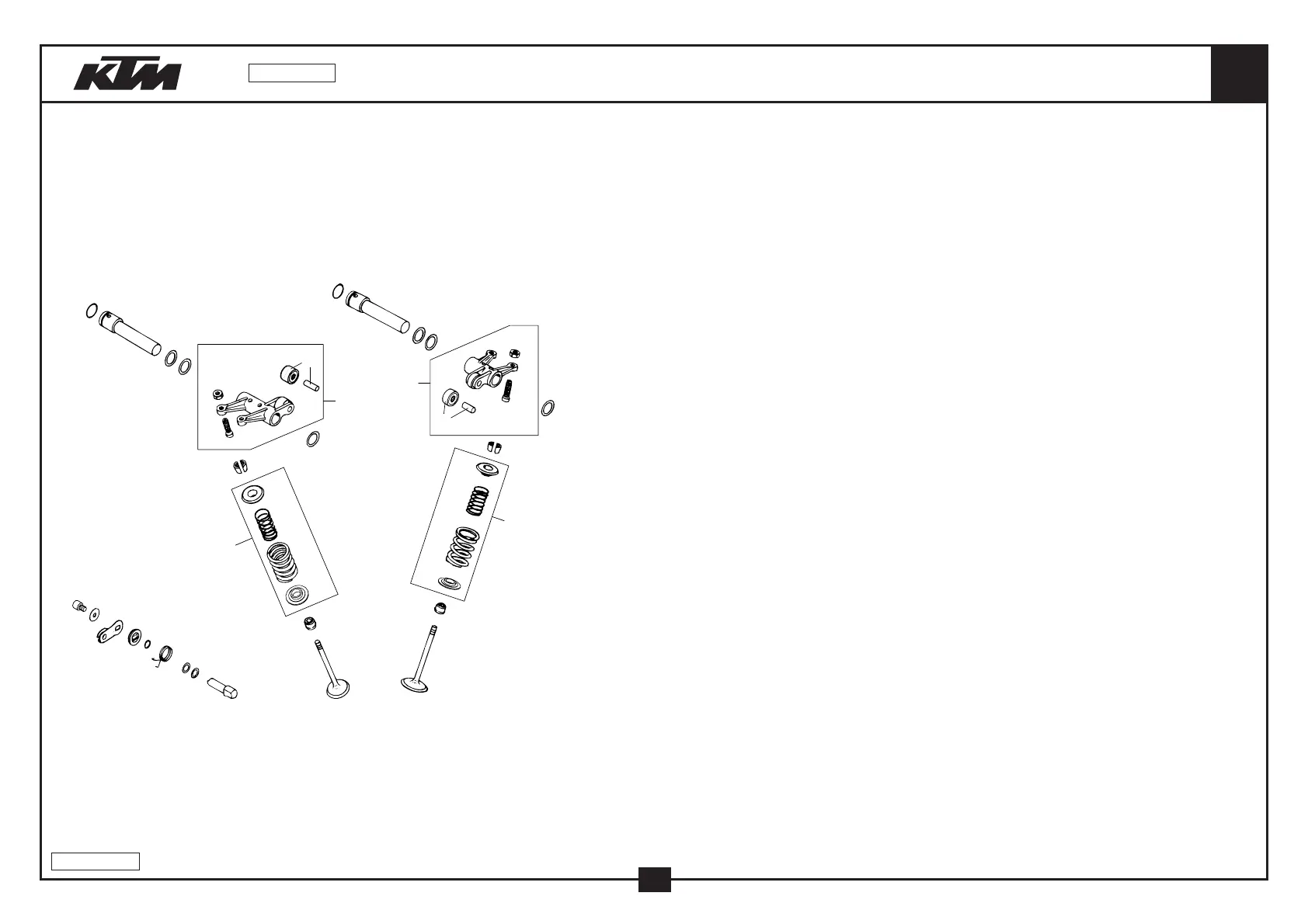

KTM 660SMC - Valve Drive System

VENTILTRIEB
VALVE DRIVE 660
1
2
3
3
4
4
7
7
8
8
bk
6
6
bl
bm
bm
bn
bn
bo
bp
ck
cl
ck
cl
cn
cn
cn
cn
dk
dl
dm
dn
do
dp
dq
dr
03-586.36.3
11
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 580.36.030.000 EINLASSVENTIL D=36 MM INTAKE VALVE D=36 MM 2
2 585.36.031.000 AUSLASSVENTIL D=32 MM 2001 EXHAUST VALVE D=32 MM 2001 2
3 573.36.036.000 VENTILFEDERAUFLAGE GESTUFT VALVE SPRING HOLDER GRADED 4
4 580.36.028.000 VENTILSCHAFTDICHTUNG VALVE-STEAM SEALING 4
6 585.36.029.044 VENTILFEDERSATZ RALLYE 2001 VALVE SPRING KIT RALLYE 2001 4
7 580.36.032.700 VENTILFEDERTELLER ALU ‘95 VALVE-SPRING RETAINER ALU ‘95 4
8 580.36.033.000 VENTILKEGELSTÜCK MK7 VALVE COLLET MK7 8
10 585.36.060.044 KIPPHEBEL EINLASS KPL. 2001 ROCKER ARM INTAKE CPL. 2001 1
11 585.36.061.044 KIPPHEBEL AUSLASS KPL. 2001 ROCKER ARM EXHAUST CPL. 2001 1
12 580.36.062.600 EINSTELLSCHRAUBE KPL. M 7X0,75 ADJUSTMENT SCREW CPL. M 7X0,75 4
13 0934 070756 SK.MUTTER DIN0934-M 7X0,75 HEXAGON NUT DIN0934-M 7X0,75 4
14 580.36.061.090 KIPPHEBELROLLE KPL. EINLASS ROCKER ARM ROLLER CPL. INTAKE 1
15 583.36.061.090 KIPPHEBELROLLE KPL. AUSLASS ROCKER ARM ROLLER CPL. EXHAUST 1
20 585.36.056.100 KIPPHEBELWELLE L=96MM 7,2MM ROCKER ARM SHAFT L=96MM 7,2MM 2
21 580.36.095.000 O-RING 15,08X2,62 NBR 70 O-RING 15,08 X 2,62 NBR 70 2
23 0988 162202 PASSCHEIBE DIN0988-16X22X0,20 THRUST WASH.DIN0988-16X22X0,20 X
23 0988 162205 PASSCHEIBE DIN0988-16X22X0,5 THRUST WASH. DIN0988-16X22X0,5 X
23 0988 162210 PASSCHEIBE DIN0988-16X22X1 THRUST WASHER DIN0988-16X22X1 X
30 580.36.050.100 DEKO-WELLE DECOMPRESSION SHAFT 1
31 543.34.015.000 SCHEIBE 10X14X0,5 STAHL WASHER 10X14X0,5 STEEL X
31 543.34.015.100 SCHEIBE 10X14X0,3 STAHL WASHER 10X14X0,3 STEEL X
31 543.34.015.200 SCHEIBE 10X14X0,15 STAHL WASHER 10X14X0,15 STEEL X
32 580.36.059.200 DEKO-HEBELFEDER DECOMP.LEVER SPRING 1
33 0770 100221 O-RING 10,00X2,20 SILICON O-RING 10,00X2,20 SILICONE 1
34 580.36.048.000 ABDECKSCHEIBE COVER DISK 1
35 580.36.049.500 DEKO-WELLENHEBEL DECOMPRESSION LEVER 1
36 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 1
37 0912 060103 ISK.SCHRAUBE DIN 912 M6X10 AH SCREW DIN0912-M 6X10 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-586.36.3
2004
