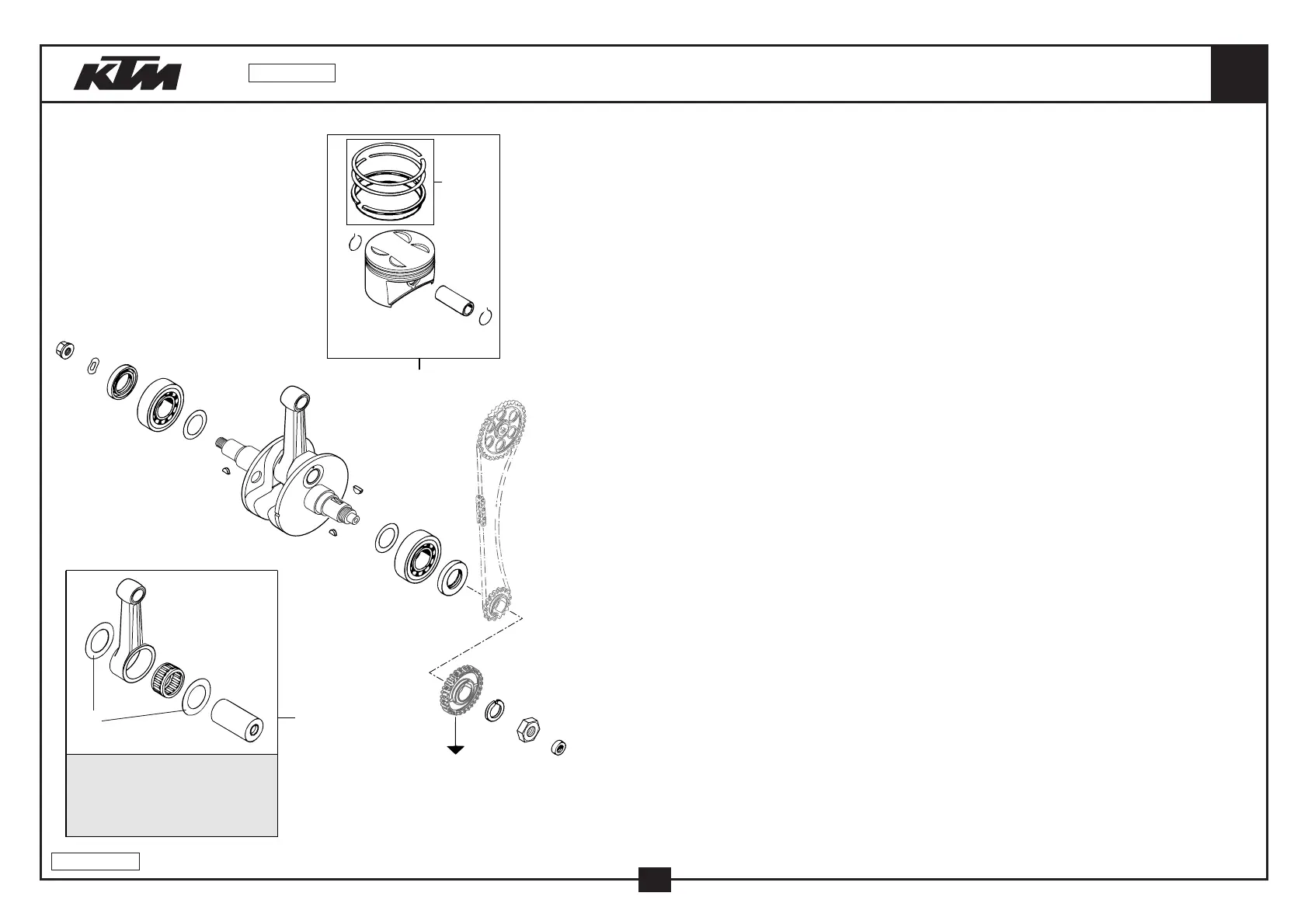

KTM 660SMC - Crankshaft and Piston Assembly

KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON 660
KUPPLUNG
CLUTCH
660 geschmiedet
660 forged
D=102mm
1
4
5
9
bk
6
bp
bq
cl
cm
cn
dk
ek
eo
ep
ep
6
4
9
2
ACHTUNG !!!
EINBAU OHNE ANLAUFSCHEIBEN!
CAUTION !!!
WITHOUT STOP DISK FITTING!
#
#
bl
03-586.30.3
5
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 573.30.018.000 KURBELWELLE 80HUB KICKSTART 02 CRANKSHAFT 80STROKE KICKST. 02 1
2 585.30.015.044 PLEUEL-REP.SATZ LC4 CONNECTING ROD REPAIR SET LC4 1
L=141,5MM L=141,5MM
4 565.30.081.000 PASSSCHEIBE 36X48X0,10 SHIM WASHER 36X48X0,10 X
4 565.30.081.100 PASSSCHEIBE 36X48X0,15 SHIM WASHER 36X48X0,15 X
4 565.30.081.300 PASSSCHEIBE 36X48X0,30 SHIM WASHER 36X48X0,30 X
5 0888 030050 SCHEIBENFEDER DIN6888-3X5X13 WOODRUFF KEY DIN6888-3X5X13 1
66 946 005 SCHEIBENFEDER 5X6,5 GEHÄRTET WOODRUFF KEY 5X6,5 HARDED 2
9 565.30.123.000 ZYL.ROLLENLAGER NJ 207 ECP C3 CYL. ROLLER BEARING NJ 207 ECP 2
10 0760 304071 WELLENDICHTRING 30X40X7 BSL SHAFT SEAL RING 30X40X7 BSL 1
11 0760 304772 WELLENDICHTR.30X47X7 BSL VITON SH.SEAL RING 30X47X7 BSL VITON 1
15 0137 120000 FEDERSCHEIBE DIN0137-B12 SPRING WASHER DIN0137-B12 1
16 510.30.028.100 BUNDMUTTER M12X1 LINKS SW17 COLLAR NUT M12X1 LEFT SW=17 1
21 580.30.019.000 SPERRKANTRING VSK 20 LOCKING RING VSK 20 1
22 0936 200155 SK.MUTTER DIN0936-M20X1,5 HEXAGON NUT DIN0936-M20X1,5 1
23 0760 122270 WELLENDICHTRING 12 X 22 X 7 B SHAFT SEAL RING 12 X 22 X 7 B 1
30 585.30.007.300/ I KOLBEN I KPL. D=102MM 03 PISTON I CPL. D=102MM 03 1
30 585.30.007.300/ II KOLBEN II KPL. D=102MM 03 PISTON II CPL. D=102MM 03 1
40 585.30.031.144 KOLBENRINGSATZ ELKO 660 RALLYE PISTONRING SET ELKO 660 RALLYE 1
44 583.30.833.000 KOLBENBOLZEN 22 X 13 X 60 PISTON PIN 22 X 13 X 60 1
45 584.30.074.000 DRAHTSPRENGRING 22 X 1,6 CIRCLIP 22 X 1,6 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-586.30.3
2004
