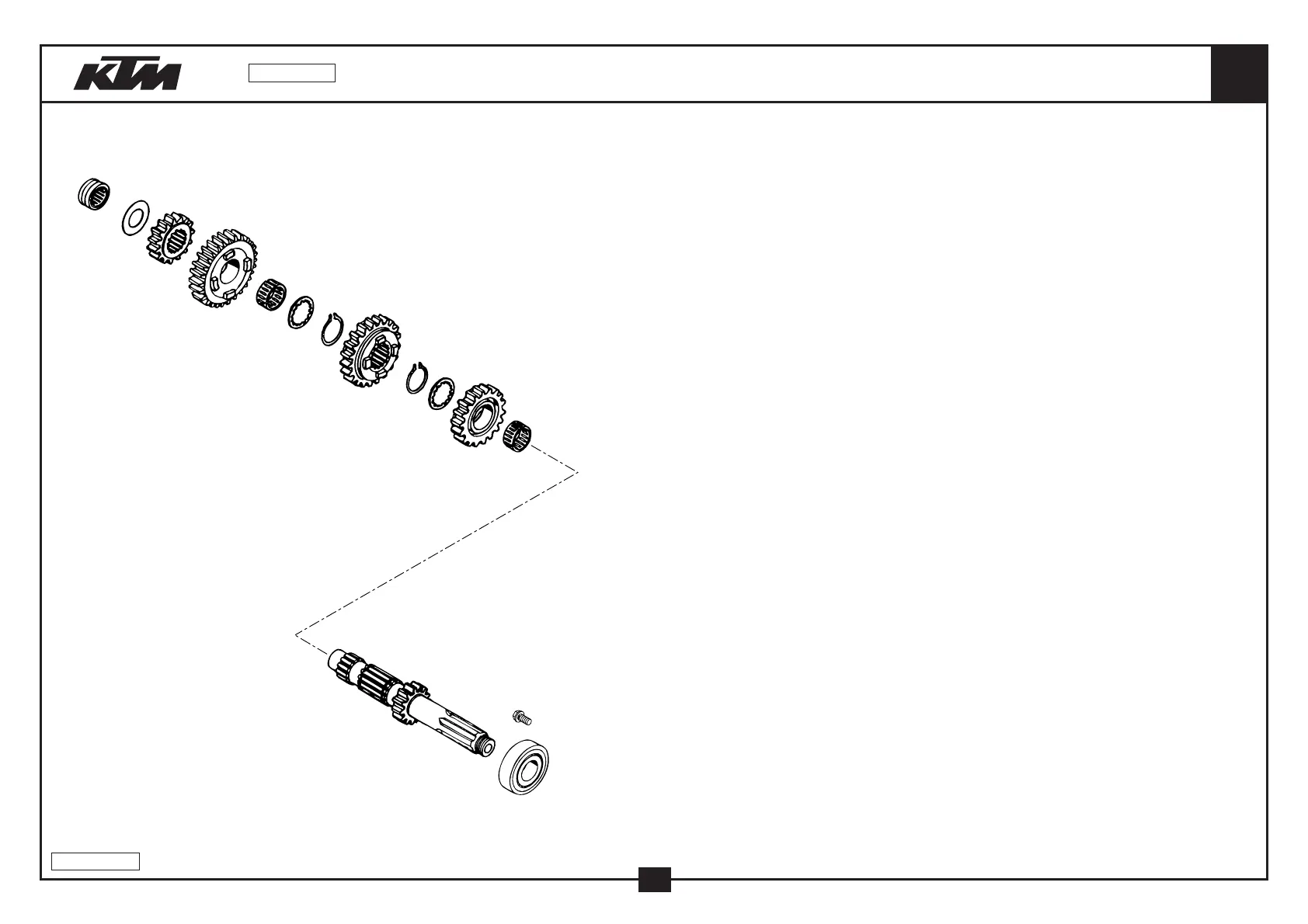

KTM 660SMC - Transmission I - Main Shaft

GETRIEBE I - ANTRIEBSWELLE
TRANSMISSION I - MAIN SHAFT 660
1
2
3
4
5
7
8
9
bk
6
bl
7
8
6
bn
03-583.33.0
20
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.33.002.100 ANTRIEBSWELLE 14-Z ‘96 MAIN SHAFT 14-T ‘96 1
2 565.33.010.300 FESTRAD 2.G 15-Z (2G3) SOLID GEAR 2.G 15-T (2G3) 1
3 583.33.004.002 LOSRAD 3.G 18-Z „02“ IDLER GEAR 3.G 18-T „02“ 1
4 583.33.006.004 SCHIEBERAD 4.G 20-Z „04“ SLIDING GEAR 4.G 20-T „04“ 1
5 583.33.008.008 LOSRAD 5.G 22-Z „08“ IDLER GEAR 5.G 22-T „08“ 1
6 565.33.099.000 NADELKRANZ K22X26X13 GETEILT NEEDLE BEAR. K22X26X13 DIVIDED 2
7 565.33.016.300 ANLAUFSCHEIBE 22,7 X 32 X 1,5 STOP DISK 22,7 X 32 X 1,5 2
8 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 2
9 565.33.015.000 ANLAUFSCHEIBE 20,2 X 35 X 1 STOP DISK 20,2 X 35 X 1 1
10 565.33.093.000 NADELLAGER RNA 4902 KSE NEEDLE BEARING RNA 4902 KSE 1
11 585.33.025.000 ZYL.ROLLENLAGER BC1-0076A CYL.ROLL BEARING BC1-0076A 1
13 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-583.33.0
2004
