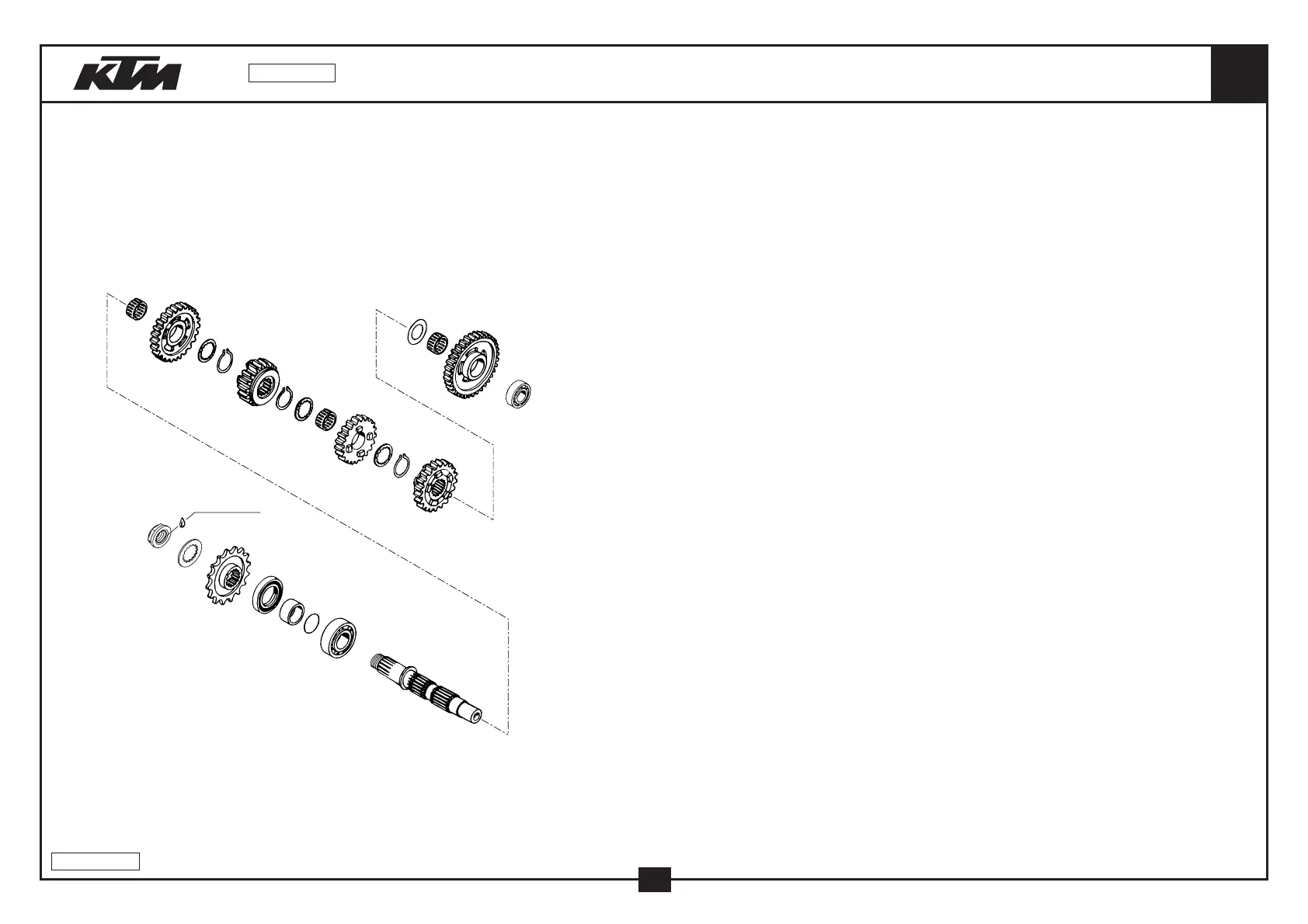

KTM 660SMC - Transmission II - Countershaft

GETRIEBE II - ABTRIEBSWELLE
TRANSMISSION II - COUNTERSHAFT 660
1
2
3
4
5
7
7
7
8
8
8
bk
bn
bo
bo
LOCTITE 243
bq
bs
bt
ck
cp
cr
cs
do
bm
04-586.33.1
21
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 565.33.005.300 LOSRAD 1.G 35-Z (1M3) IDLER GEAR 1.G 35-T (1M3) 1
2 583.33.113.010 LOSRAD 2.G 24-Z „10“ IDLER GEAR 2.G 24-T „10“ 1
3 583.33.007.003 SCHIEBERAD 3.G 21-Z „03“ SLIDING GEAR 3.G 21-T „03“ 1
4 583.33.009.005 LOSRAD 4.G 19-Z „05“ IDLER GEAR 4.G 19-T „05“ 1
5 583.33.011.009 SCHIEBERAD 5.G 18-Z „09“ SLIDING GEAR 5.G 18-T „09“ 1
7 565.33.016.300 ANLAUFSCHEIBE 22,7 X 32 X 1,5 STOP DISK 22,7 X 32 X 1,5 3
8 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 3
10 565.33.018.300 ANLAUFSCHEIBE 22,2 X 35 X 1,5 STOP DISK 22,2 X 35 X 1,5 1
12 0412 303914 ZYL.ROLLENLAGER NJ204ECP/C3 CYL.ROLL BEARING NJ204ECP/C3 1
13 565.33.098.000 NADELKRANZ K22X26X13H NEEDLE BEARING K22X26X13H 1
14 565.33.099.000 NADELKRANZ K22X26X13 GETEILT NEEDLE BEAR. K22X26X13 DIVIDED 2
16 490.30.023.000 ZYLINDERROLLENLAG. NJ205 CYL.ROLL BEARING NJ205 1
18 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL 1
19 0770 250021 O-RING 25,00X2,00 SILICON O-RING 25,00X2,00 SILICONE 1
20 580.33.029.014 KETTENRAD 14 Z ENGINE SPROCKET 14 T X
20 580.33.029.015 KETTENRAD 15 Z ENGINE SPROCKET 15 T X
20 580.33.029.016 KETTENRAD 16 Z ENGINE SPROCKET 16 T X
20 580.33.029.017 KETTENRAD 17 Z ENGINE SPROCKET 17 T X
25 546.33.014.100 DISTANZBÜCHSE 12MM SPACER BUSHING 12MM 1
27 580.33.032.200 KETTENRADMUTTER LC4 03 SPROCKET NUT LC4 03 1
28 510.33.031.000 SICHERUNGSBLECH LOCK WASHER 1
34 583.33.003.100 ABTRIEBSWELLE 03 COUNTERSHAFT 03 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-586.33.1
2004
