KTM 660SMC - Keihin FCR-41 MX Carburetor

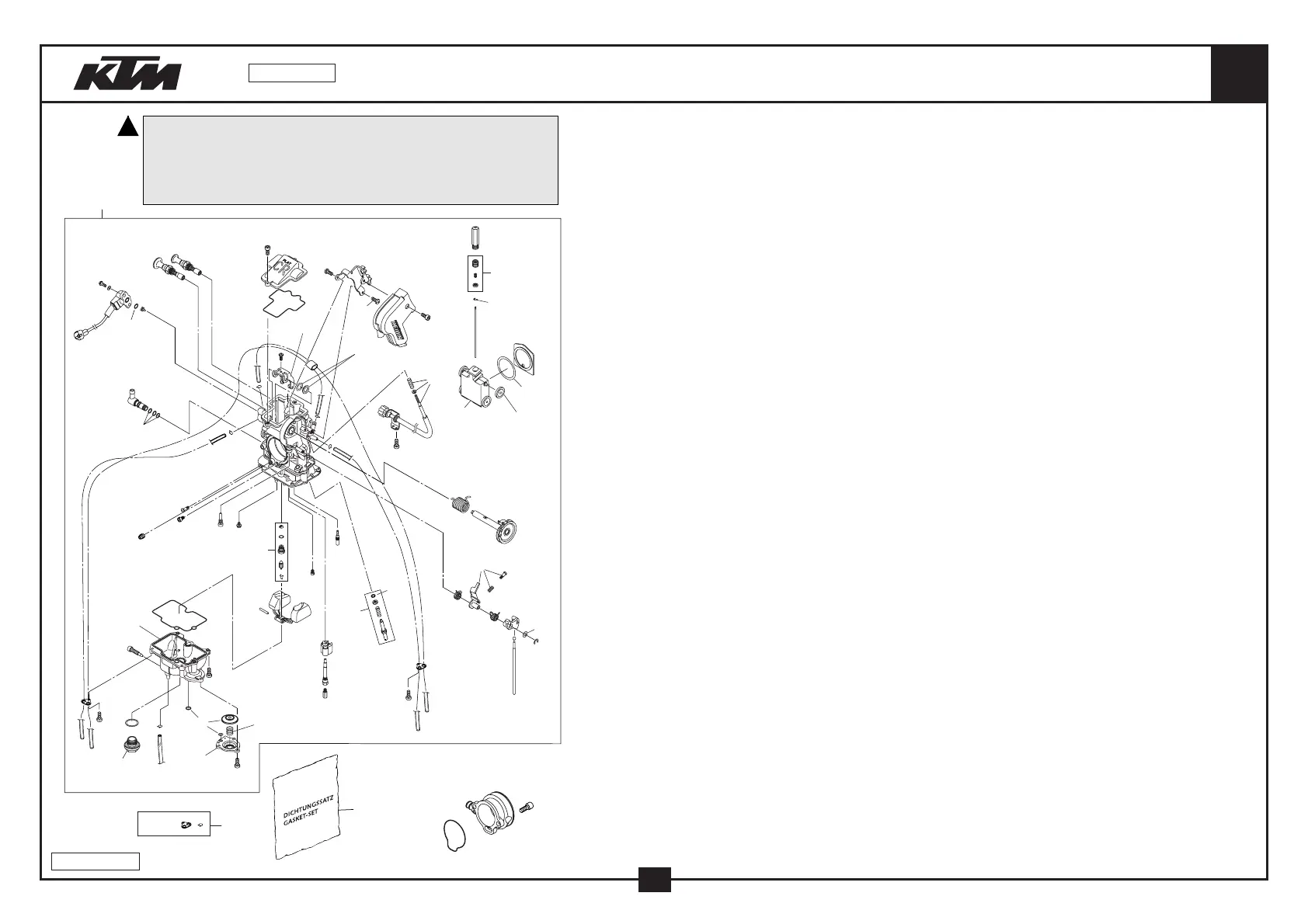

VERGASER KEIHIN FCR-41 MX
CARBURETOR KEIHIN FCR-41 MX 660
(#)
jt
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
5
bk
bl
bm
bo
bt
ck
cl
cm
cn
co
cp
cq
cr
cs
ct
dm
dt
el
em
er
fn
gl
go
gp
gq
gr
gs
gt
hk
hm
bl
fp
eq
et
1
bq
jk
#
#
#
#
#
jq
#
#
dp
ek
550 mm
630 mm
370 mm
630 mm
550 mm
dk
dl
gk
bs
ip
ir
it
#
#
*
fq
( )
*
*
*
03-583.31.0
15
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.31.001.100 VERGASER KEIHIN FCR-41 MX 03 CARBURETOR KEIHIN FCR-41 MX 03 1
5 573.31.027.000 VERGASERDECKEL 2002 CARBURETOR COVER 2002 1
10 573.31.080.000 HALTEBLECH FÜR GASSEILE BRACKET PLATE FOR THR. CABLE 1
11 573.31.055.000 SCHRAUBE M 5 X 8 SCREW M 5 X 8 2
12 573.31.046.000 SEILZUGROLLE KPL. THROTTLE SHAFT CPL. 1
14 573.31.046.050 FEDER SEILZUGROLLE COIL SPRING THROTTLE SHAFT 1
16 573.31.035.051 GASSCHIEBERARM KPL. LINK ARM THROTTLE VALVE CPL. 1
18 583.31.029.014 SCHIEBERANSCHLAG SXC/SM 03 SLIDE STOP SXC/SM 03 1
19 573.31.035.000 GASSCHIEBER KPL. THROTTLE VALVE CPL. 1
20 590.31.035.050 LAGERROLLE GASSCHIEBER BUSHING THROTTLE VALVE 4
21 573.31.035.053 DICHTPLATTE GASSCHIEBER GASKET PLATE THROTTLE VALVE 1
22 590.31.035.052 DICHTSCHEIBE GASSCHIEBER GASKET WASHER THROTTLE VALVE 1
23 590.31.023.200 DÜSENNADEL KEIHIN OBDVT JET NEEDLE KEIHIN OBDVT 1
23 573.31.034.100 DÜSENNADEL KEIHIN OBEKP JET NEEDLE KEIHIN OBEKP X
23 573.31.034.200 DÜSENNADEL KEIHIN OBEKQ JET NEEDLE KEIHIN OBEKQ X
23 573.31.034.300 DÜSENNADEL KEIHIN OBEKR JET NEEDLE KEIHIN OBEKR X
23 573.31.034.400 DÜSENNADEL KEIHIN OBEKS JET NEEDLE KEIHIN OBEKS X
23 573.31.034.500 DÜSENNADEL KEIHIN OBEKT JET NEEDLE KEIHIN OBEKT X
24 590.31.029.000 NADELCLIP BAR CLIP 1
25 573.31.032.000 NADELSCHRAUBE KPL. NEEDLE SET SCREW CPL. 1
26 590.31.121.000 NADELDÜSE NEEDLE JET 1
27 545.31.623.160 HAUPTDÜSE GR.160 KEIHIN MAIN JET 160 KEIHIN X
27 545.31.623.162 HAUPTDÜSE GR.162 KEIHIN MAIN JET 162 KEIHIN X
27 545.31.623.165 HAUPTDÜSE GR.165 KEIHIN MAIN JET 165 KEIHIN 1
27 545.31.623.168 HAUPTDÜSE GR.168 KEIHIN MAIN JET 168 KEIHIN X
27 545.31.623.170 HAUPTDÜSE GR.170 KEIHIN MAIN JET 170 KEIHIN X
27 545.31.623.172 HAUPTDÜSE GR.172 KEIHIN MAIN JET 172 KEIHIN X
27 545.31.623.175 HAUPTDÜSE GR.175 KEIHIN MAIN JET 175 KEIHIN X
27 545.31.623.178 HAUPTDÜSE GR.178 KEIHIN MAIN JET 178 KEIHIN X
27 545.31.623.180 HAUPTDÜSE GR.180 KEIHIN MAIN JET 180 KEIHIN X
27 545.31.623.182 HAUPTDÜSE GR.182 KEIHIN MAIN JET 182 KEIHIN X
27 545.31.623.185 HAUPTDÜSE GR.185 KEIHIN MAIN JET 185 KEIHIN X
27 545.31.623.188 HAUPTDÜSE GR.188 KEIHIN MAIN JET 188 KEIHIN X
27 545.31.623.190 HAUPTDÜSE GR.190 KEIHIN MAIN JET 190 KEIHIN X
28 545.31.607.040 LEERLAUFDÜSE GR.40 KEIHIN IDLE JET 40 KEIHIN X
28 545.31.607.042 LEERLAUFDÜSE GR.42 KEIHIN IDLE JET 42 KEIHIN 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-583.31.0
2004
