KTM 660SMC - Page 17

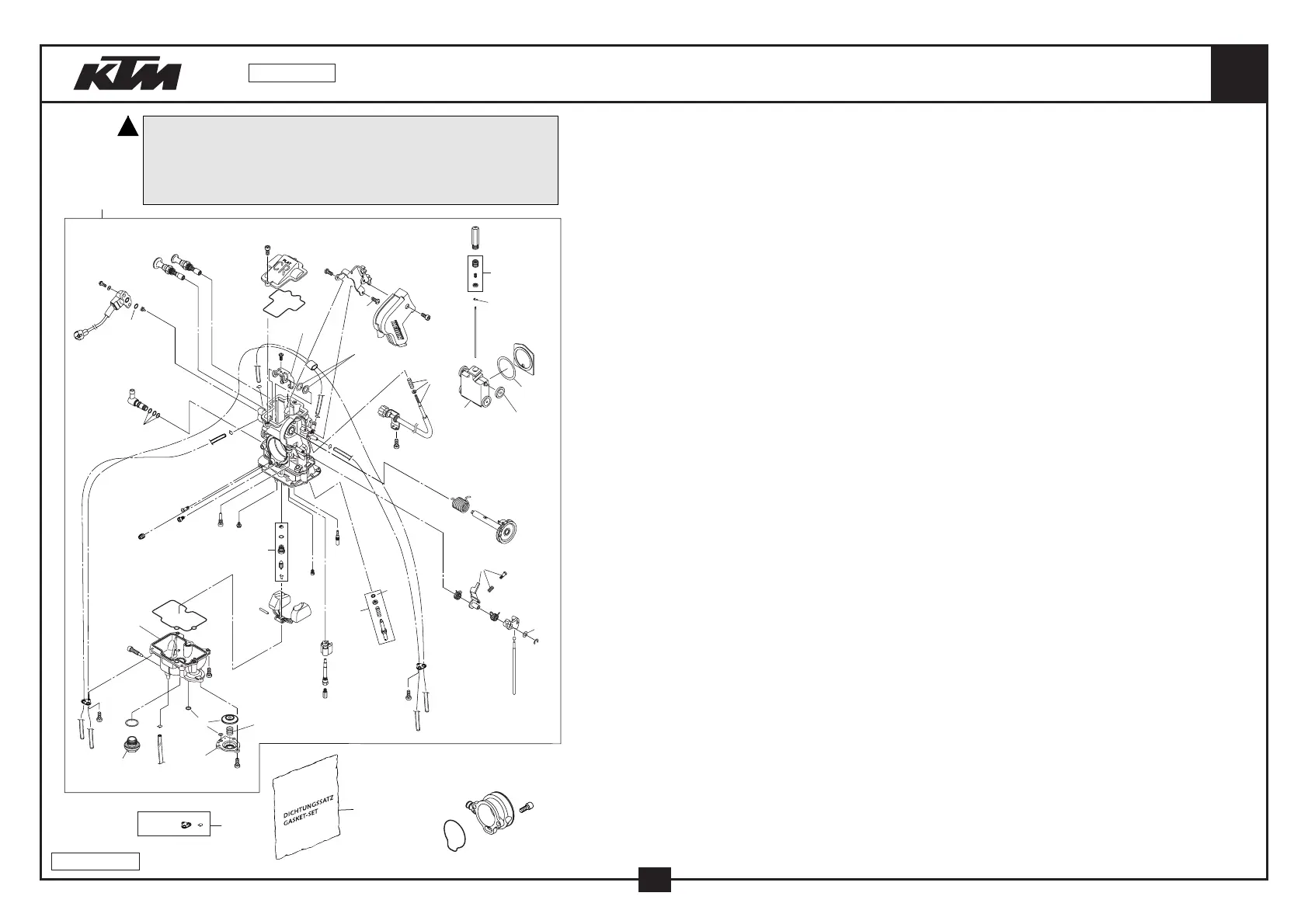

VERGASER KEIHIN FCR-41 MX
CARBURETOR KEIHIN FCR-41 MX 660
(#)
jt
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
5
bk
bl
bm
bo
bt
ck
cl
cm
cn
co
cp
cq
cr
cs
ct
dm
dt
el
em
er
fn
gl
go
gp
gq
gr
gs
gt
hk
hm
bl
fp
eq
et
1
bq
jk
#
#
#
#
#
jq
#
#
dp
ek
550 mm
630 mm
370 mm
630 mm
550 mm
dk
dl
gk
bs
ip
ir
it
#
#
*
fq
( )
*
*
*
03-583.31.0
16
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
28 545.31.607.045 LEERLAUFDÜSE GR.45 KEIHIN IDLE JET 45 KEIHIN X
29 590.31.051.085 STARTDÜSE 85 STARTER JET 85 1
30 573.31.007.100 LEERLAUFLUFTDÜSE GR.100 KEIHIN IDLE AIR JET 100 KEIHIN 1
31 573.31.037.200 HAUPTLUFTDÜSE GR.200 KEIHIN MAIN AIR JET 200 KEIHIN 1
32 590.31.017.100 GEMISCHREGULIERSCHR.KPL.FCR-MX ADJUST SCREW CPL. FCR-MX 1
35 573.31.085.000 DÄMPFUNGSKÖRPER BUFFER PLATE 1
39 573.31.009.000 SCHWIMMER KPL. FLOAT CPL. 1
40 573.31.008.000 STIFT SCHWIMMER ARM PIN FLOAT 1
41 573.31.075.000 WARMSTARTBETÄTIGUNG KPL. HOT-STARTER VALVE CPL. 1
42 573.31.020.000 SCHWIMMERNADELVENTIL KPL. NEEDLE VALVE CPL. 1
46 573.31.155.000 ABLASSCHRAUBE SCHWIMMERGEH. DRAIN SCREW FLOAT CHAMBER 1
47 573.31.060.000 GEHÄUSE BESCHLEUNIGERPUMPE COVER ACCELERATOR PUMP 1
49 573.31.011.000 SCHWIMMERGEHÄUSE FLOAT CHAMBER 1
53 590.31.059.000 DRUCKFEDER COIL SPRING 1
55 573.31.048.000 KALTSTARTBETÄTIGUNG KPL. STARTER VALVE CPL. 1
56 573.31.098.000 ENTL.SCHL. FCR-MX KEIHIN KPL. BREATH.HOSE FCR-MX KEIHIN CPL. 1
60 573.31.038.100 SCHRAUBE F. ABDECKUNG KEIHIN SCREW F. COVER KEIHIN 1
61 573.31.014.000 VERSCHLUSSCHRAUBE HOLDING BOLT 1
64 573.31.062.000 VERBINDUNGSHEBEL KPL. INTERMEDIATE LEVER CPL. 1
65 573.31.056.000 ANLENKHEBEL LINK LEVER 1
66 573.31.059.000 FEDER ANLENKHEBEL SPRING LINK LEVER 1
67 573.31.159.000 FEDER VERBINDUNGSHEBEL SPRING INTERMEDIATE LEVER 1
68 573.31.038.000 VERGASER ABDECKUNG CARBURETOR COVER 1
69 573.31.087.000 SCHEIBE ANLENKHEBEL WASHER LINK LEVER 1
70 573.31.084.000 SICHERUNGSSCHEIBE E-FORM E-CLIP 1
72 573.31.061.000 GESTÄNGE BESCHLEUNIGERPUMPE ROD ACCELERATOR PUMP 1
85 590.31.040.200 ANSAUGTRICHTER FCR/FCR-MX 02 INTAKE FUNNEL FCR/FCR-MX 02 1
SEITLICH GESCHLOSSEN SIDEWARDS CLOSED
87 590.31.040.010 O-RING FÜR ANSAUGTRICHTER O-RING FOR INTAKE FUNNEL 1
89 0912 050123 ISK.SCHRAUBE DIN 912 M5X12 AH SCREW DIN0912-M 5X12 2
90 573.31.025.000 STELLSCHRAUBE KPL. FCR-MX STOP SCREW CPL. FCR-MX 1
96 583.31.077.000 SENSOR GASSCHIEBERPOS. ‘03 THROTTLE POSITION SENSOR ‘03 1
99 573.31.099.000 DICHTUNGSSATZ FCR-MX KEIHIN GASKET SET FCR-MX KEIHIN 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-583.31.0
2004
